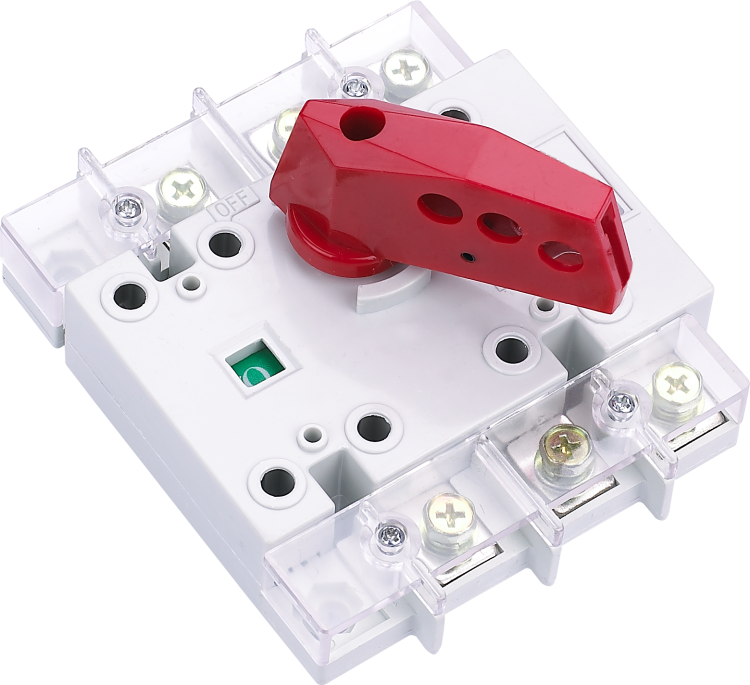

Выключатель-разъединитель ВР-101 3Р 630A с видимым разрывом задний доступ | 40058DEK DEKraft APC

Выключатель-разъединитель ВР-101 3P 630A с видимым разрывом, задний доступ - устройство для безопасного отключения силовой цепи с наглядным контролем состояния разрыва. Бренд DEKRAFT и артикул 40058dek подходят для промышленных распределительных щитов с высокими токовыми нагрузками.

Назначение и область применения

Выключатель-разъединитель ВР-101 3P 630A используется для ручного отключения электрооборудования в режиме без нагрузки или при малых токах холостого хода. Обеспечивает физический видимый разрыв цепи - необходимое условие для проведения техобслуживания, ремонта или проверки. Применяется в системах с мощными двигателями, трансформаторами, конвейерами и другим оборудованием, где требуется гарантированная изоляция цепи. Категория применения AC-22B позволяет использовать его на смешанных нагрузках - сочетание активных (например, нагреватели) и индуктивных (электродвигатели) потребителей.

Технические характеристики

• Количество полюсов: 3 - управление трёхфазной сетью
• Номинальный ток: 630 А - выдерживает длительную работу при таких нагрузках
• Номинальное напряжение изоляции: 690 В - рассчитан на сети до 690 В переменного тока частотой 50 Гц
• Условный ток короткого замыкания: 20,25 кА - способен выдерживать кратковременные перегрузки при КЗ без разрушения
• Тип присоединения: винтовые медные клеммы - устойчивое соединение с жилами до 185 мм2
• Тип управления: тумблер - простое механическое переключение вручную
• Габариты: 155×230×260 мм - компактный формат для плотной сборки в шкафах
• Степень защиты: IP00 - без внешней защиты, требует установки внутри закрытого щита
• Способ монтажа: на монтажную плату - крепится болтами к металлической пластине
• Наличие блокировки: да - возможность установить замок или пломбу для предотвращения случайного включения

Совместимость и монтаж

Выключатель-разъединитель ВР-101 3P 630A совместим с любыми стандартными монтажными плитами толщиной 2–4 мм. Установка выполняется через четыре отверстия по углам корпуса. Подключение кабелей возможно как сверху, так и снизу - это упрощает маршрутизацию проводов в сложных щитах. Медные клеммы позволяют затягивать многожильные и одножильные провода без переходников. Для работы с проводниками большего сечения рекомендуется использовать наконечники. Устройство не предназначено для монтажа на DIN-рейку - требует жесткой фиксации на площадке.

Безопасность и стандарты

Выключатель-разъединитель соответствует требованиям к категории применения AC-22B - что гарантирует надёжное гашение дуги при коммутации индуктивных нагрузок. Двойной разрыв каждого контакта снижает риск залипания и увеличивает срок службы. Наличие блокировки позволяет выполнить требования безопасности по ГОСТ Р 50030.3 и IEC 60947-3. Однако из-за степени защиты IP00 использование вне закрытого щита запрещено - открытые контакты опасны при прикосновении.

Преимущества

• Видимый разрыв - оператор сразу видит, что цепь отключена, что важно для соблюдения правил охраны труда
• Двойной разрыв контактов - повышает надёжность гашения дуги и продлевает срок службы устройства
• Медные клеммы - обеспечивают минимальные потери энергии и устойчивость к окислению
• Обратная подводка питания - упрощает проектирование и монтаж в ограниченном пространстве
• Компактные размеры - экономят место в щите, особенно при множественных аппаратах

Ограничения применения

• Не предназначен для отключения под нагрузкой - только при отсутствии тока или при очень малых токах (до 10% от номинала)
• IP00 - нельзя устанавливать во влажных, пыльных или открытых помещениях
• Только стационарная установка - не перемещается и не используется в передвижных установках
• Не имеет автоматического отключения - не заменяет автоматические выключатели или контакторы
• Требуется обязательная защита в щите - не работает как самостоятельное устройство

Примеры использования

• Отключение входного автомата в распределительном щите цеха перед плановым обслуживанием оборудования
• Изолирование питающей линии насосной станции для ремонтных работ
• Ручное отключение конвейера на линии производства при необходимости быстрого доступа к механизму
• Функция “отключить и заблокировать” в системах с несколькими источниками питания - для исключения попадания напряжения на рабочий участок

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с габаритами 155×230 мм
• При использовании многожильных проводов обязательно примените наконечники - это предотвратит ослабление контакта
• Убедитесь, что блокировка установлена до начала работ - даже если она кажется лишней, это требование норм безопасности
• Не используйте этот аппарат для частых включений/выключений - он не рассчитан на интенсивную коммутацию
• Проверяйте температуру клемм при первых запусках - перегрев указывает на плохой контакт или недостаточную затяжку
• Выбирайте модели с задним доступом, когда провода подводятся с тыльной стороны щита - это снижает риск путаницы и ускоряет сборку
