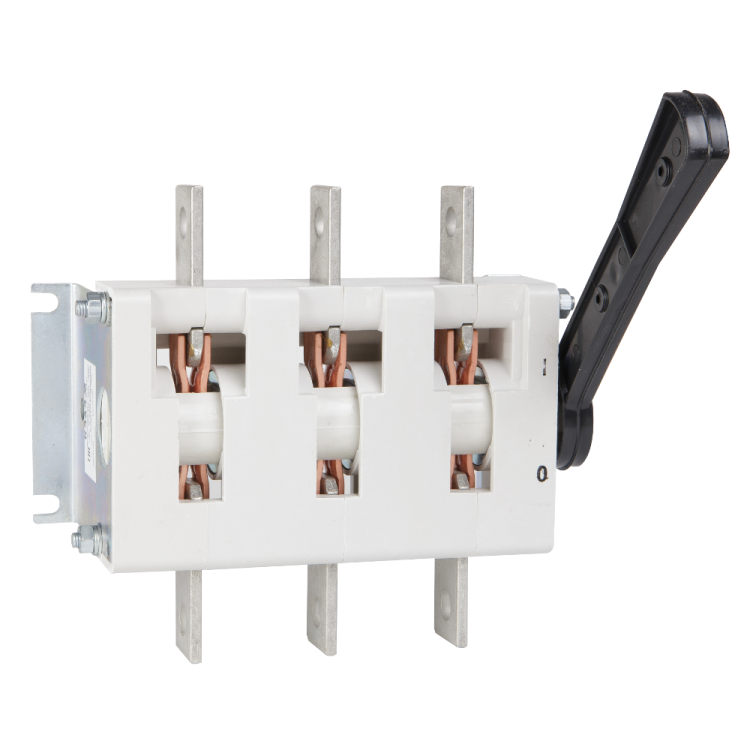

Рубильник ВР32-39 А30220 630А УХЛ3 КЭАЗ 103383

Выключатель-разъединитель ВР32-39 А30220 630А УХЛ3 - устройство для безопасного отключения электрической цепи при обслуживании или аварии. Применяется в силовых распределительных щитах промышленных объектов. Бренд КЭАЗ обеспечивает надежность, соответствующую ГОСТ и техническим условиям производства.

Назначение и область применения

Выключатель-разъединитель ВР32-39 А30220 630А УХЛ3 предназначен для ручного отключения нагрузки в цепях переменного и постоянного тока. Он не рассчитан на коммутацию рабочего тока под нагрузкой - используется исключительно как разъединитель после отключения автоматических выключателей или контакторов. Подходит для установки в распределительные щиты как сервисный, аварийный или предохранительный выключатель. Обеспечивает видимый разрыв цепи, что необходимо для проведения работ по техобслуживанию.

Технические характеристики

• Номинальный ток: 630 А - способен длительно проводить ток до этого значения без перегрева;
• Количество полюсов: 3 - управляет трёхфазной сетью;
• Номинальное напряжение изоляции: 660 В - допустимо применение в сетях до 660 В переменного или постоянного тока;
• Условный ток короткого замыкания: 32 кА - выдерживает кратковременные токи КЗ до этой величины без повреждений;
• Номинальная мощность при AC-3 (400 В): 252 кВт - эквивалентная мощность двигателя, которую можно отключать через этот разъединитель после отключения пускателя;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости;
• Максимальное сечение кабеля: 480 мм2 - позволяет подключать крупногабаритные медные или алюминиевые жилы;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Степень защиты: IP00 - нет защиты от внешних воздействий; требует установки внутри закрытых шкафов;
• Габариты: 252,5×220×110,5 мм - компактный размер для плотной компоновки в щите;
• Тип присоединения: винтовое - надёжное крепление кабелей с помощью болтов;
• Тип рукоятки: рычажный - удобный для ручного управления одним движением;
• Способ монтажа: монтажная плата - крепится на металлическую пластину или DIN-рейку через специальные кронштейны (не на рейку напрямую);
• Одно направление открывания - рукоятка перемещается только в одном направлении (вкл./выкл.), что снижает риск ошибки;
• Цвет управляющего элемента: черный - контрастный, легко заметен в щите.

Совместимость и монтаж

Выключатель-разъединитель ВР32-39 А30220 630А УХЛ3 монтируется на монтажную плату или раму распределительного щита. Для фронтального монтажа требуется доступ к лицевой стороне щита - рукоятка выступает вперед. Нельзя устанавливать на DIN-рейку без адаптера. Соединение с кабелем - винтовое, поэтому важно соблюдать момент затяжки: недостаточно - плохой контакт, слишком сильно - повредятся резьбы. Подключение возможно как сверху, так и снизу - гибкая схема сборки. Устройство совместимо с любыми автоматическими выключателями и контакторами, установленными перед ним в цепи.

Безопасность и стандарты

Выключатель-разъединитель ВР32-39 А30220 630А УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Отвечает нормам безопасности для промышленных систем: обеспечивает видимый разрыв цепи, необходимый для работы по ТБ. Не имеет функции автоматического отключения - применяется только в паре с аппаратами защиты. Сертифицирован для использования в зонах с взрывоопасной средой класса УХЛ3.

Преимущества

• Высокая механическая прочность - корпус и механизм рассчитаны на многократные операции включения/отключения;
• Надёжное винтовое соединение - минимизирует нагрев и окисление контактов даже при больших токах;
• Фиксированная рукоятка - исключает случайное отключение или включение;
• Совместимость с широким спектром кабелей - до 480 мм2 - позволяет использовать без переходников;
• Исполнение УХЛ3 - устойчив к влаге, пыли и перепадам температур, что увеличивает срок службы в сложных условиях;
• Пригоден для аварийной остановки - быстрое отключение при ЧП.

Ограничения применения

• Не предназначены для коммутации под нагрузкой - нельзя включать/отключать при работающем оборудовании;
• Степень защиты IP00 - нельзя устанавливать вне щита или в открытых помещениях;
• Только стационарное исполнение - не подлежит демонтажу без разборки щита;
• Одно направление действия - не подходит для систем с двунаправленным управлением;
• Отсутствие дугогасительной камеры - не используется в частых циклах включения/отключения;
• Нет встроенной сигнализации положения - требуется внешний индикатор, если нужен контроль состояния.

Примеры использования

• Отключение питания трехфазного станка перед техническим обслуживанием;
• Автоматическая остановка конвейера при аварии - в составе системы безопасности;
• Разъединение секции распределительного щита для ремонта;
• Обесточивание преобразователя частоты или выпрямителя перед проверкой;
• Использование в системах электроснабжения металлургических, химических и пищевых предприятий.

Практические советы

• Выбирайте кабель с сечением не более 480 мм2 - превышение вызовет плохой контакт и перегрев;
• Проверьте посадочные отверстия на монтажной плате - габариты 252,5×220 мм должны точно совпадать с местом установки;
• При монтаже используйте изолирующие прокладки между корпусом и металлом щита - предотвращает пробои;
• Не забудьте про маркировку: пометьте рукоятку как “Отключение питания” - это обязательное требование ПУЭ;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высоких токах и частых отключениях;
• Для систем с несколькими источниками питания - используйте этот разъединитель как точку изоляции, чтобы гарантировать отсутствие напряжения при работе.
