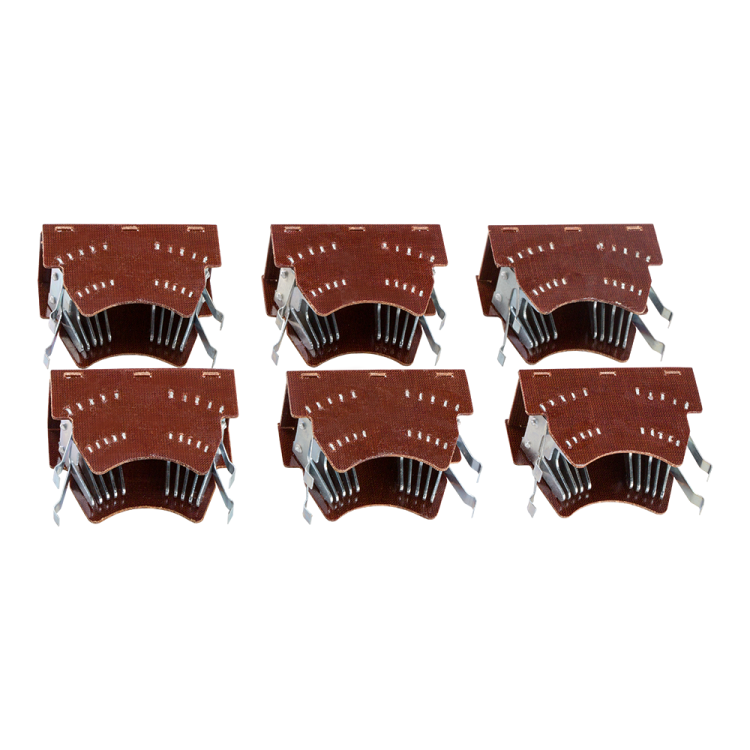

Комплект дугогасительных камер ВР32 1 направ. 630А УХЛ3 КЭАЗ 110376

Комплект дугогасительных камер ВР32-1Н-630А-УХЛ3 от КЭАЗ предназначен для гашения электрической дуги при отключении нагрузки в автоматических выключателях серий ВА04, ВА51 и ВА57. Этот компонент повышает надёжность работы аппаратов при высоких токах до 630 А и напряжении до 690 В, особенно в условиях повышенной влажности и температурного перепада (класс УХЛ3).

Назначение и область применения

Комплект дугогасительных камер ВР32-1Н-630А-УХЛ3 используется внутри автоматических выключателей для безопасного гашения электрической дуги, возникающей при размыкании контактов под нагрузкой. Без этих камер контакты быстрее изнашиваются, а риск возгорания возрастает.

Подходит для установки в выключатели ВА04, ВА51, ВА57, применяемые в распределительных щитах, на промышленном оборудовании, конвейерах, насосных станциях и других системах с частыми коммутациями.

Технические характеристики

• Номинальный продолжительный ток: 630 А — способен работать длительно при такой нагрузке без перегрева.
• Номинальное напряжение: 690 В — рассчитан на использование в сетях переменного тока до этого значения.
• Номинальное напряжение питания цепи управления постоянным током: 440 В — совместим с управляемыми устройствами на постоянном токе до 440 В.
• Количество полюсов: 1 — один комплект обслуживает один полюс выключателя; для трёхполюсного аппарата требуется три таких комплекта.
• Тип зажима: винтовой — фиксация проводов осуществляется болтами, обеспечивая надёжный контакт при правильном моменте затяжки.
• Модульное исполнение: да — позволяет легко заменить камеры без демонтажа всего выключателя.
• Степень защиты IP00 — не имеет внешней защиты от пыли и воды; применяется исключительно внутри закрытых корпусов выключателей.
• Материал корпуса: пластик — устойчив к механическим воздействиям и химическим средам, характерным для промышленной среды.
• Класс воспламеняемости изоляции V0 — материал самозагасаемый, не распространяет пламя при возгорании.
• Форма: прямоугольная — соответствует внутреннему контуру выключателей ВА04/ВА51/ВА57.

Совместимость и монтаж

Комплект дугогасительных камер ВР32-1Н-630А-УХЛ3 совместим только с выключателями серии ВА04, ВА51 и ВА57 от КЭАЗ. Не подходит для аналогов других производителей.

Монтаж выполняется внутри корпуса выключателя после его вскрытия. Каждая камера вставляется в своё место и фиксируется винтовыми зажимами. Для замены достаточно отсоединить входящие и выходящие шины, вынуть старую камеру и установить новую. Модульная конструкция позволяет менять одну камеру без замены всей группы.

В одном комплекте — 6 камер. При ремонте трёхполюсного выключателя потребуется три комплекта (по одной на каждый полюс).

Безопасность и стандарты

Изготовлен в соответствии с требованиями ГОСТ Р 50030.2 и международными стандартами IEC 60947-2. Класс воспламеняемости V0 гарантирует пожаробезопасность при аварийных режимах. Применение в классе УХЛ3 допускает работу при температурах от −40°C до +40°C и влажности до 95% при 25°C.

Преимущества

• Высокая долговечность за счёт термостойкого пластика и качественной дугогасительной системы.
• Замена без полного демонтажа выключателя — снижает время простоя оборудования.
• Совместимость со всеми основными моделями выключателей КЭАЗ — универсальное решение для сервиса.
• Гарантированная работа при максимальных токах — 630 А без потери эффективности гашения дуги.

Ограничения применения

• Не предназначен для открытой установки — IP00 требует герметичного корпуса выключателя.
• Не работает вне выключателей ВА04/ВА51/ВА57 — не является самостоятельным устройством.
• Не рекомендован для частых коммутаций свыше 1000 раз в час — возможен преждевременный износ.
• Не подходит для цепей с импульсными токами выше 630 А — необходимо использовать специализированные решения.

Примеры использования

• Замена изношенных камер в автоматическом выключателе ВА51-32 на участке конвейера в пищевой промышленности.
• Обслуживание распределительного щита с выключателями ВА04 в холодильной установке с высокой влажностью (класс УХЛ3).
• Ремонт силового щита на заводе, где частые запуски двигателей вызывают износ дугогасительных элементов.

Практические советы

• Перед заменой обязательно отключите питание и проверьте отсутствие напряжения — даже при отключенном выключателе конденсаторы могут сохранять заряд.
• Проверяйте посадочные места на наличие оплавления или деформации — если они повреждены, замените весь блок, а не только камеры.
• При заказе учтите, что одна упаковка содержит 1, 2 или 3 комплекта (6, 12 или 18 камер). Для трёхполюсного выключателя нужен минимум три комплекта.
• Не используйте инструменты с острыми кромками при установке — можно повредить изоляцию камер.
• Сохраняйте оригинальную последовательность расположения камер — неверная сборка снижает эффективность гашения дуги.
