Разъединитель РЕ19-39-31140-630А-Л-УХЛ3 | 115398 КЭАЗ

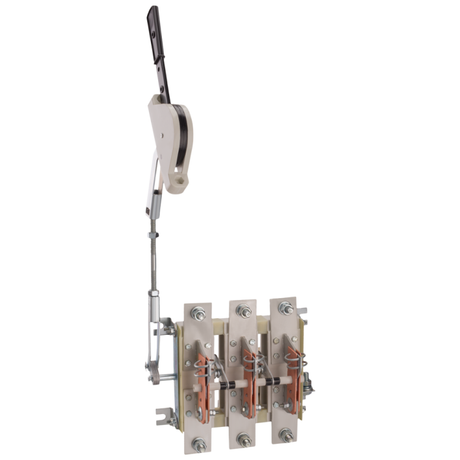

Разъединитель РЕ19-39-31140 630А УХЛ3 - трёхполюсное стационарное устройство для безопасного отключения электрической цепи при обслуживании или аварийных ситуациях. Применяется в распределительных щитах промышленных объектов, особенно там, где требуется надёжная изоляция цепи и возможность ручного управления. Произведён КЭАЗ, серия РЕ19, артикул 115398.

Назначение и область применения

Разъединитель РЕ19-39-31140 630А УХЛ3 предназначен исключительно для отключения нагрузки при отсутствии тока короткого замыкания. Он не рассчитан на коммутацию рабочего тока под нагрузкой - используется как аппарат безопасности перед ремонтом, проверкой или переключением цепей. Подходит для установки в силовые щиты на предприятиях, в цехах, на насосных станциях, в системах конвейеров и других объектах с высокими токовыми нагрузками до 630 А.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальное напряжение изоляции: 1000 В
• Условный ток короткого замыкания: 32 кА - способен выдерживать кратковременные сверхтоки без повреждений
• Номинальная мощность при 400 В (AC-3): 252 кВт
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности и запылённости
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 480 мм2
• Тип рукоятки: поворотная, несъёмная
• Способ монтажа: на монтажную плату
• Габаритные размеры: 355×270×285 мм
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри корпуса
• Износостойкость: 10 000 циклов включения/выключения
• Цвет: серый

Совместимость и монтаж

Разъединитель РЕ19-39-31140 630А УХЛ3 монтируется на монтажную плиту в распределительном щите. Для правильной установки необходимо обеспечить свободный доступ к рукоятке - она поворачивается в горизонтальной плоскости. Подключение кабелей осуществляется через винтовые зажимы; максимальное сечение жил - 480 мм2. Устройство совместимо со штангами и блокировками других аппаратов серии РЕ19. Обязательно соблюдайте требования по габаритам: 355×270×285 мм - учтите место для проводки и зазора вокруг аппарата.

Безопасность и стандарты

Разъединитель соответствует ГОСТ Р 50030.3 и ТУ3424-063-05758109-2012. Имеет функции сервисного выключателя, аварийной остановки и предохранительного отключения. Несмотря на отсутствие степени защиты (IP00), он прошёл испытания на термическую и электродинамическую стойкость при коротком замыкании до 32 кА. Работает только в защищённых помещениях - не допускается установка вне корпуса.

Преимущества

• Высокая механическая долговечность - 10 000 циклов работы
• Надёжная фиксация контактов при больших токах (630 А)
• Удобная поворотная рукоятка с четким положением “вкл/выкл”
• Совместимость с другими элементами серии РЕ19 - легко интегрируется в существующие системы
• Подтверждённая стойкость к короткому замыканию - 32 кА
• Производится КЭАЗ - известный российский производитель с контролируемым качеством

Ограничения применения

• Не предназначается для коммутации под нагрузкой - нельзя включать/выключать при работающем оборудовании
• Степень защиты IP00 - обязательно должен находиться внутри закрытого щита
• Не имеет автоматического отключения - требует ручного действия оператора
• Запрещено использовать в условиях постоянного воздействия воды, масла, агрессивных паров или открытых площадках
• Не подходит для частого включения/выключения - рекомендовано применение как аппарат резервирования и обслуживания

Примеры использования

• Отключение питания двигателя насосной станции перед техобслуживанием
• Авторизация аварийной остановки на конвейере в пищевой промышленности
• Функция предохранительного отключения в распределительном щите цеха с тяжёлыми станками
• Разрыв цепи перед работой на силовой панели в энергоустановках

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (до 480 мм2) и момент затяжки винтов - переусиливать нельзя, чтобы не повредить контакт
• Обеспечьте достаточный зазор вокруг аппарата - минимум 50 мм с каждой стороны для теплоотвода и доступа к рукоятке
• При использовании в качестве аварийного отключения - пометьте рукоятку яркой меткой и установите защитный кожух
• Не используйте этот разъединитель вместо автомата - он не защищает от перегрузок и КЗ, только создаёт видимый разрыв
• Проверяйте состояние контактов каждые 6–12 месяцев - при наличии нагара или окисления очищайте специальными средствами
• Убедитесь, что монтажная плита жестко закреплена - вибрации снижают срок службы механизма
