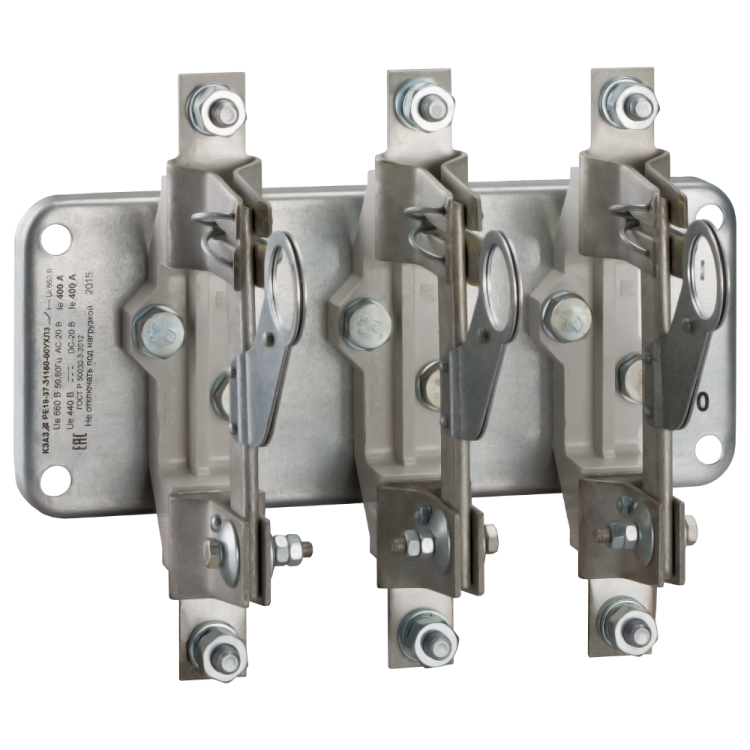

Разъединитель РЕ19-39-31160-630А-УХЛ3 | 113013 КЭАЗ

Разъединитель РЕ19-39-31160-630А-УХЛ3 от КЭАЗ - трёхполюсный выключатель-разъединитель с номинальным током 630 А, предназначенный для безопасного отключения электрической цепи вручную. Устройство применяется в распределительных щитах промышленных объектов, где требуется надёжное обслуживание и аварийное отключение. Артикул 113013 соответствует сериям РЕ19 и используется там, где важна механическая устойчивость и соответствие ГОСТ Р 50030.3.

Назначение и область применения

Разъединитель РЕ19-39-31160-630А-УХЛ3 выполняет функции коммутационного и сервисного выключателя. Он позволяет вручную отключить питание для проведения техобслуживания, ремонта или аварийной остановки оборудования. Применяется в системах с переменным током частотой 50/60 Гц, напряжением до 1000 В. Подходит для установки в силовые щиты на предприятиях: металлургии, машиностроении, энергетике, на конвейерах и насосных станциях.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальное напряжение изоляции: 1000 В
• Номинальная мощность при AC-3, 400 В: 252 кВт
• Условный ток короткого замыкания: 32 кА
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP00 - без защиты от внешних воздействий; требует установки внутри корпуса
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 480 мм2
• Тип рукоятки: рычажный, несъёмный
• Способ монтажа: на монтажную плату
• Габариты: 225×285×270 мм
• Частота: 50/60 Гц
• Цвет: серый
• Количество вспомогательных контактов: 0
• Механическая износостойкость: 6300 циклов включения/отключения

Совместимость и монтаж

Разъединитель РЕ19-39-31160-630А-УХЛ3 монтируется на монтажную плиту в распределительном щите. Для установки необходим доступ с фронта - устройство подходит для фронтального монтажа. Винтовые зажимы рассчитаны на кабель сечением до 480 мм2. Несъёмная рукоятка обеспечивает жесткую связь между положением механизма и состоянием контактов. Устройство не имеет вспомогательных контактов - сигналы о состоянии не передаются автоматически. Монтаж допускается только в закрытом шкафе, так как степень защиты IP00 исключает работу на открытом воздухе.

Безопасность и стандарты

Разъединитель РЕ19-39-31160-630А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Обеспечивает электрическую изоляцию до 1000 В и способен выдерживать ток короткого замыкания до 32 кА. Является устройством аварийной остановки и предохранительным выключателем, что делает его подходящим для соблюдения норм безопасности на производстве. Отключение происходит визуально - видно, что контакты разомкнуты.

Преимущества

• Высокая механическая прочность - 6300 циклов работы без потери характеристик
• Надёжное винтовое соединение для крупногабаритных кабелей до 480 мм2
• Фронтальный монтаж упрощает обслуживание и проверку состояния
• Соответствие российским стандартам и совместимость с типовыми щитами
• Исполнение УХЛ3 позволяет использовать в холодных и влажных помещениях
• Явное визуальное определение положения контактов - повышает безопасность персонала

Ограничения применения

• Не предназначен для частых операций включения/отключения под нагрузкой - рекомендовано применение в режиме сервисного отключения
• Степень защиты IP00 требует обязательной установки внутрь металлического или пластикового щита
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию или интерфейсы управления
• Несъёмная рукоятка не позволяет установить блокировочные системы (например, Lock-Out Tag-Out)
• Не подходит для автоматических систем - только ручное управление

Примеры использования

• Отключение питания станка перед техническим осмотром
• Авторазмыкание цепи при аварийной ситуации на конвейере
• Общее отключение входного питания в распределительном щите цеха
• Замена предохранителей в щите - разъединитель создаёт видимый разрыв
• Отключение группы насосов для профилактики в водоканалах

Практические советы

• Перед монтажом проверьте, чтобы габариты 225×285×270 мм помещались в выбранном щите - учтите зазоры для проводов и других элементов
• Используйте кабели сечением не более 480 мм2 - превышение вызывает нагрев и выход из строя зажимов
• При работе в условиях УХЛ3 следите за уровнем влаги - даже при защищённой установке конденсат может влиять на контактные поверхности
• Не используйте устройство как основной выключатель под нагрузкой - он не рассчитан на частые коммутации
• Для реализации LOTO-систем (блокировка при обслуживании) потребуется внешняя система замков - сам разъединитель не предусматривает её
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высоких токах и частых отключениях
