Линейный разъединитель

Устройства для видимого разрыва электрической цепи под напряжением или без него, обеспечивающие безопасность при обслуживании ЛЭП и распределительных устройств.

Как выбрать

Основные параметры, определяющие соответствие разъединителя вашей задаче:

• Номинальное напряжение: большинство представленных моделей рассчитаны на 10 кВ - используются в воздушных линиях питания. Отдельные образцы работают до 1000 В - они применяются внутри ЗРУ или щитовых.
• Номинальный ток: определяет допустимую нагрузку. Выбор зависит от проектной величины рабочего тока сети: 200-400 А - для малонагруженных ответвлений, 630-1000 А - для магистралей.
• Тип разъединителя: «подвесной» - устанавливается прямо на проводах ВЛ, «заземляющий» - оснащён дополнительными ножами для заземления отключенного участка.
• Метод разъединения: наличие «видимого разрыва» обязательно для выполнения требований безопасности при ремонте. Это принципиальный фактор при работе с высокими напряжениями.
• Тип изоляции: полимерные изоляторы легче и менее склонны к загрязнению, но дороже. Фарфоровые - проверенные временем, но более хрупкие и тяжёлые.

Выбор по характеристикам

Разъединители на 10 кВ для внешних линий

Группа изделий, предназначенных для работы в составе воздушных линий электропередач 6-10 кВ. Все модели имеют трёхполюсную конструкцию и видимый разрыв цепи, что является обязательным условием безопасности при обслуживании. Большинство - подвесного типа, монтируются непосредственно на траверсах. Различаются по номинальному току (200-630 А), наличию одного или двух заземляющих ножей, материалу рамы (цинкование vs окраска) и типу изоляторов (фарфор / полимер). Полимерные версии ([1]) лучше переносят загрязнение и обладают меньшим весом, но стоят заметно выше. Модификации с усиленной защитой корпуса ([2]) предпочтительны в условиях повышенной коррозии.

Товары: [3] [4] [1] [5] [6] [7] [8] [2] [9] [10] [11] [12] [13]

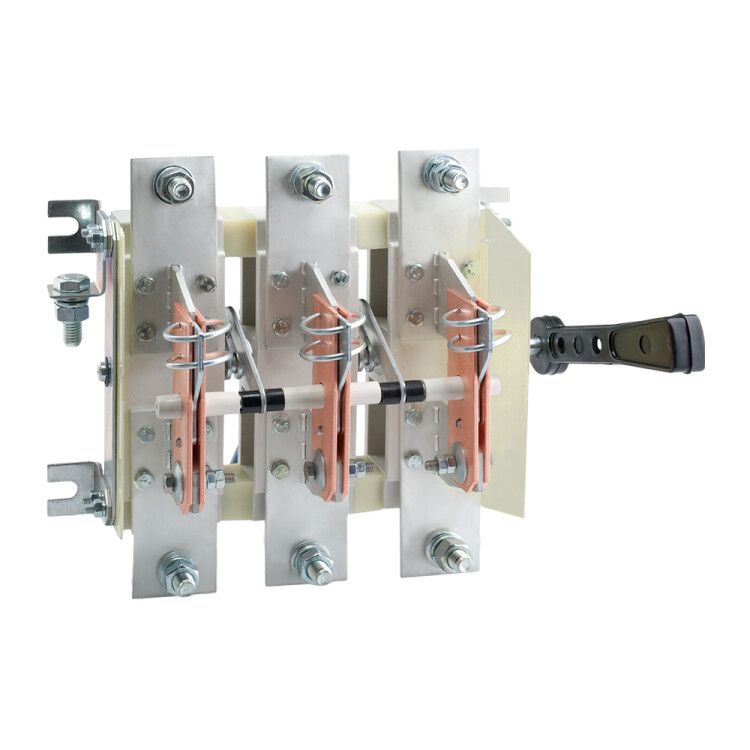

Низковольтные рубильники и выключатели-разъединители

Устройства на напряжение до 1000 В, применяемые в закрытых распределительных щитах и шкафах учёта. Представляют собой стационарные трёхполюсные аппараты с ручным рычажным управлением. Главное назначение - обеспечение видимого разрыва в низковольтных цепях при проведении ремонтных работ. Отличаются большим сроком службы (до 10 000 циклов), возможностью использовать в качестве главного выключателя и способом подключения (винтовое / болтовое). По сравнению с высоковольтными аналогами, эти устройства проще в монтаже и не требуют сложного привода, однако не подходят для использования вне помещений или на открытых ЛЭП.

Товары: [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25] [26]

Выбор по бюджету

Бюджетные решения

Наименьшая цена среди доступных вариантов. В этой категории преобладают низковольтные рубильники на 400-630 А ([22] [21]) и базовые модели разъединителей на 10 кВ с минимальной комплектацией. Компромисс выражается в отсутствии защиты от коррозии (обычная краска вместо цинкования), стандартных фарфоровых изоляторах и ограниченной функциональности (например, одностороннее заземление). Такие решения приемлемы для временных подключений, внутреннего монтажа в сухих помещениях или при жёстких ограничениях по стоимости. Однако снижается ресурс и надёжность в суровых условиях.

Товары: [10] [11] [22] [21]

Средний сегмент

Баланс цены и качества. Здесь сосредоточены наиболее распространённые исполнения: разъединители на 10 кВ с номиналом 400-630 А ([4] [5] [7] [8]), а также сертифицированные низковольтные выключатели-разъединители на 630-1000 А ([19] [15] [23] [24]). Применяются стандартные решения по защите от коррозии, используются проверенные материалы. Подходят для большинства типичных задач - как на воздушных линиях, так и в распределительных щитах. При этом сохраняется достаточный запас прочности и совместимость с существующими приводами и арматурой.

Товары: [4] [5] [7] [8] [15] [19] [23] [24] [25] [16] [20]

Высокий ценовой сегмент

Продукты с улучшенными характеристиками и долговечностью. Включают модели с полимерными изоляторами ([1]), увеличенным сроком службы механизма, усиленной антикоррозийной защитой рамы методом горячего цинкования ([2]), а также специализированные комплекты с предохранительными реле ([9]). Эти решения целесообразно применять в районах с агрессивной окружающей средой, в местах с трудным доступом (где минимизация простоев критична) или при необходимости продления интервалов обслуживания. Цена выше, но ниже риск отказа и затрат на аварийное восстановление.

Товары: [3] [1] [6] [13] [17] [18] [26] [2] [9]

Выводы

Если требуется решение для воздушной линии 10 кВ с током 400 А - сравнивайте [3] [1] [6]: первый - с фарфором, второй - с полимером (лучше в грязной среде), третий - аналогичный, но другой производитель. Для 630 А подойдут [4] [8] [12]. Если важна коррозионная стойкость - смотрите [2] (цинкование). Для низковольтных щитов на 630 А - [19] [21] [23]; на 1000 А - любые из серии [16]*, [26]*. Если нужен простой и недорогой вариант для внутреннего монтажа - [22] (400 А) или [21] (630 А).
