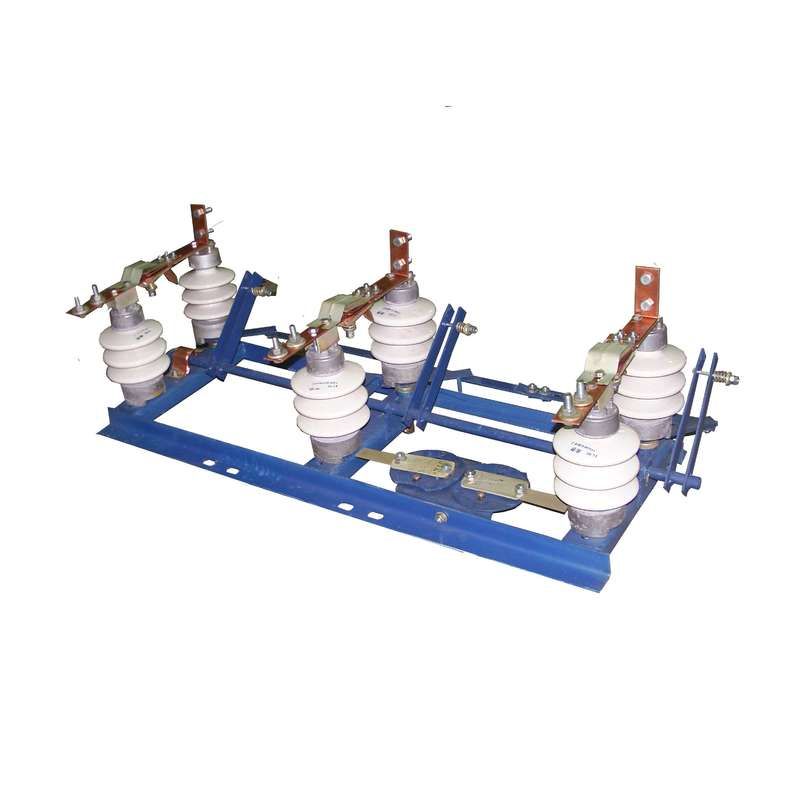

Разъединитель РЛНД-1-10-II 630 УХЛ1 3п с приводом ПРНЗ-10 ТЭРА ТЭФИ 302913А

Разъединитель РЛНД-1-10-II 630 УХЛ1 с приводом ПРНЗ-10 от бренда ТЭРА предназначен для безопасного отключения участков электрической сети при обслуживании или ремонте. Этот трёхполюсный разъединитель рассчитан на работу в сетях до 10 кВ и используется в распределительных устройствах подстанций, промышленных объектах и энергообъектах с умеренным климатом.

Назначение и область применения

Разъединитель РЛНД-1-10-II 630 УХЛ1 применяется для создания видимого разрыва в цепи высокого напряжения. Он не предназначен для отключения нагрузки под током - только для изоляции участка после отключения автоматических выключателей или предохранителей. Подходит для установки в КРУ, комплектных трансформаторных подстанциях, на воздушных линиях и внутри производственных электроустановок.

Технические характеристики

• Номинальный ток: 630 А - способен длительно проводить ток такой величины без перегрева;
• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях до 10 киловольт переменного тока;
• Исполнение: УХЛ1 - предназначено для эксплуатации в условиях умеренного и холодного климата, в закрытых помещениях с нормальной влажностью;
• Количество полюсов: 3 - обеспечивает одновременное отключение всех фаз;
• Привод: ПРНЗ-10 - ручной механический привод с передачей через рычаг, требует физического воздействия оператора для включения/отключения.

Совместимость и монтаж

Разъединитель РЛНД-1-10-II 630 УХЛ1 монтируется на раму или опорную конструкцию в ячейке КРУ. Для правильной установки необходимо соблюдать габариты и расположение крепёжных отверстий, указанных в чертежах завода-изготовителя. Привод ПРНЗ-10 устанавливается со стороны доступа для оператора - рекомендуется оставлять свободное пространство минимум 800 мм перед устройством. Электрические соединения выполняются медными шинами с моментом затяжки, соответствующим требованиям ГОСТ 15150.

Безопасность и стандарты

Разъединитель РЛНД-1-10-II 630 УХЛ1 соответствует требованиям ГОСТ 17703 и ТУ 3421-002-42210100-2015. Обеспечивает видимый разрыв цепи, что является обязательным условием безопасности при работах на оборудовании. Наличие заземления в конструкции отсутствует - для заземления требуется отдельная установка заземляющего ножа.

Преимущества

• Механизм привода ПРНЗ-10 надёжен и не требует внешнего питания - работает даже при отключении электроэнергии;
• Высокая степень защиты контактов за счёт герметичной конструкции корпуса;
• Стандартные размеры позволяют заменить аналогичные модели других производителей без доработки креплений;
• Устойчивость к температурным колебаниям благодаря исполнению УХЛ1 - подходит для неотапливаемых помещений.

Ограничения применения

• Не допускается использование для коммутации токов нагрузки - только для размыкания цепи после отключения аппаратов защиты;
• Не предназначен для работы во взрывоопасных средах или на открытых площадках без защиты от осадков;
• Требуется регулярная проверка состояния контактных групп - особенно при частых операциях;
• Привод ПРНЗ-10 не имеет дистанционного управления - управление исключительно вручную.

Примеры использования

• Отключение секции КРУ-10 кВ для планового технического обслуживания трансформатора;
• Изоляция повреждённого кабеля на подстанции перед ремонтными работами;
• Обесточивание линии электропередачи в промышленном цехе для проведения сварочных работ рядом с шинами;
• Работа в составе комплектной трансформаторной подстанции типа КТП-10/0,4.

Практические советы

• Перед каждым включением/отключением проверяйте положение привода - он должен находиться в крайнем положении, чтобы избежать дуги;
• При монтаже используйте силовые шины с сечением не менее 120 мм2 для тока 630 А;
• Убедитесь, что заземляющие перемычки установлены отдельно - этот разъединитель не имеет встроенной функции заземления;
• Проверяйте состояние контактов ежегодно: наличие нагара, окисления или деформаций требуют немедленной очистки или замены;
• Артикул 302913а - совпадает с серийным номером изделия; при заказе запасных частей всегда указывайте полное название: Разъединитель РЛНД-1-10-II 630 УХЛ1 с приводом ПРНЗ-10 от ТЭРА.
