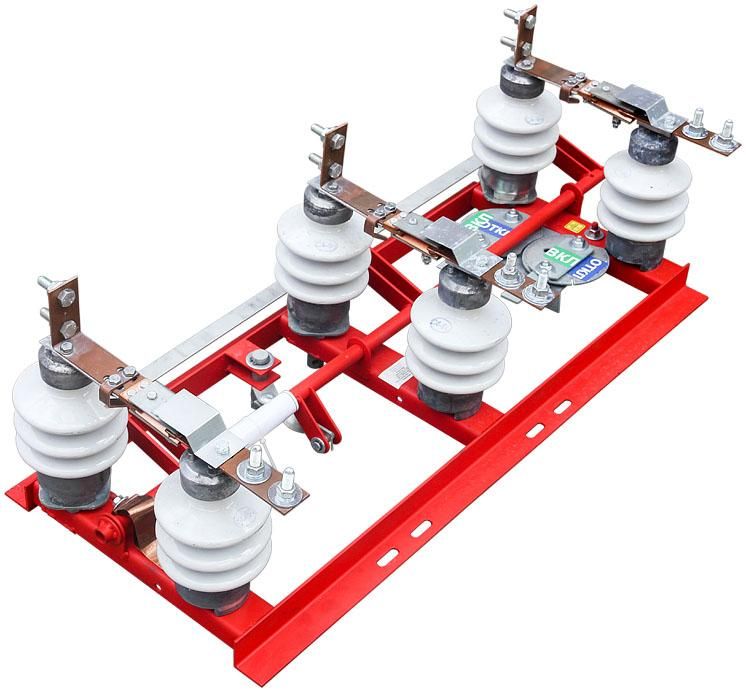

Разъединитель РЛНД.1-10.II/630 УХЛ1.м с приводом ПРНЗ-10 (рама цинк) НИЛЕД 15500682

Разъединитель РЛНД.1-10.II/630 УХЛ1.м с приводом ПРНЗ-10 от бренда НИЛЕД - трёхполюсный подвесной разъединитель для работы в воздушных линиях электропередачи напряжением 10 кВ. Он обеспечивает безопасное отключение и заземление обесточенных участков сети, особенно в условиях сурового климата.

Назначение и область применения

Разъединитель РЛНД.1-10.II/630 УХЛ1.м с приводом ПРНЗ-10 применяется исключительно для отключения и заземления участков электросети, находящихся под напряжением. Его нельзя использовать для коммутации нагрузки - ни при работе, ни при аварийных ситуациях. Предназначен для установки на опорах воздушных линий электропередачи (ВЛИ) напряжением до 10 кВ. Подходит для эксплуатации в регионах с экстремальными температурами - от -60 C до +40 C.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 630 А
• Количество полюсов: 3
• Тип конструкции: подвесной, горизонтально-поворотный
• Метод разъединения: воздушный (без гашения дуги)
• Материал изоляции: фарфор
• Температурный диапазон монтажа: от -60 C
• Устойчивость к УФ-излучению: да
• Гарантийный срок: 72 месяца
• Тип изделия: разъединитель

Совместимость и монтаж

Разъединитель РЛНД.1-10.II/630 УХЛ1.м с приводом ПРНЗ-10 монтируется на металлические или железобетонные опоры ВЛИ. Привод ПРНЗ-10 позволяет оперативно открывать и закрывать контакты вручную через рычаг или штангу. Для правильной установки необходимо соблюдать расстояние между фазами согласно нормам ПУЭ. Монтаж требует доступа к верхней части опоры - устройство не предназначено для наземного размещения. Все соединения должны быть надёжно затянуты, чтобы предотвратить нагрев при прохождении тока 630 А.

Безопасность и стандарты

Разъединитель соответствует требованиям ГОСТ Р 52794-2007 и ГОСТ 1516.1-89 для оборудования высокого напряжения. Фарфоровые изоляторы обеспечивают механическую прочность и электроизоляцию даже при перегрузках. Устройство не содержит масла или газа - снижает риск возгорания и экологическую опасность. Привод ПРНЗ-10 защищён от случайного включения, что соответствует принципам безопасности при обслуживании ЛЭП.

Преимущества

• Высокая надёжность фарфоровой изоляции в условиях запылённости и влаги
• Устойчивость к ультрафиолету продлевает срок службы в открытых условиях
• Горизонтально-поворотная конструкция упрощает осмотр и обслуживание
• Широкий диапазон рабочих температур (-60 C) делает его пригодным для Сибири и Дальнего Востока
• 72-месячная гарантия подтверждает качество сборки и материалов

Ограничения применения

• Не допускается использование для отключения нагрузки - только обесточенных цепей
• Не подходит для внутренних установок, подстанций или ячеек КРУ
• Требуется ручное управление - автоматизация невозможна без внешних систем
• Фарфор чувствителен к ударным нагрузкам - при транспортировке и монтаже нужна осторожность
• Не рекомендован для мест с частыми гололёдами - возможна обледенение контактных групп

Примеры использования

• Отключение секции ВЛИ для ремонта проводов или замены опор
• Заземление участка перед работами персонала (через подключаемые стационарные заземлители)
• Обеспечение безопасности при плановых отключениях в сельских сетях
• Изоляция повреждённого участка линии для быстрого восстановления питания других потребителей

Практические советы

• Перед монтажом проверьте целостность фарфоровых изоляторов - трещины недопустимы
• При установке используйте изолирующие штанги и средства защиты - работа с 10 кВ требует соблюдения БЖ
• Регулярно смазывайте механизмы привода ПРНЗ-10 (не реже одного раза в год)
• Убедитесь, что заземляющий контур подключен правильно - без него функция заземления не работает
• При эксплуатации в районах с песком или солью - чаще очищайте поверхности изоляторов от налёта
• Артикул 15500682 совпадает с серийным номером - сверьте его при заказе и приёмке
