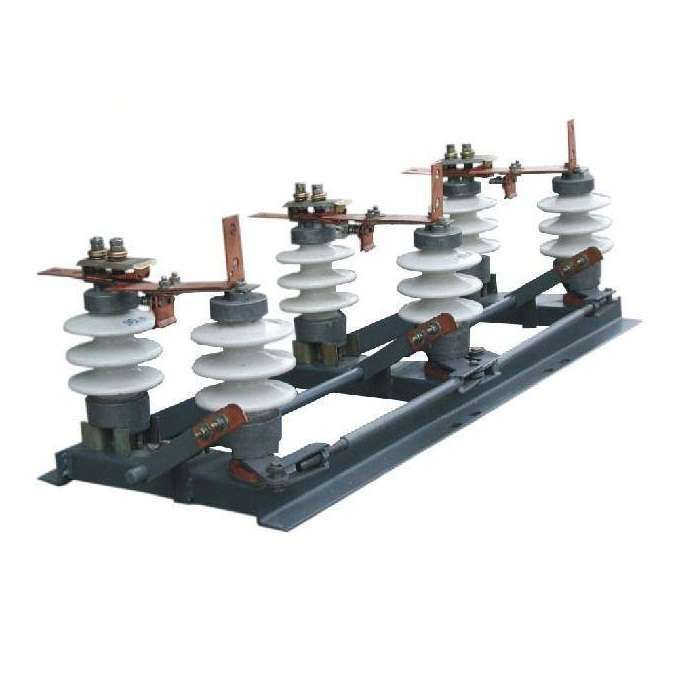

Разъединитель РЛНД-1-10-II 400 УХЛ1 3п с приводом ПРНЗ-10 ТЭРА ТЭФИ 255347А

Разъединитель РЛНД-1-10-II 400 УХЛ1 с приводом ПРНЗ-10 от бренда ТЭРА предназначен для безопасного отключения участков высоковольтной сети до 10 кВ вручную, когда требуется физическое разрывание цепи. Комплексная сборка с приводом позволяет управлять устройством с расстояния, снижая риск для персонала.

Назначение и область применения

Разъединитель РЛНД-1-10-II 400 УХЛ1 используется для изоляции оборудования в электроустановках 10 кВ перед обслуживанием, ремонтом или проверкой. Применяется в подстанциях, КТП, на линиях электропередачи. Подходит для систем с постоянным или временным отключением нагрузки - например, при плановых работах на трансформаторах, кабельных ответвлениях или силовых щитах. Привод ПРНЗ-10 обеспечивает управление с земли, что особенно важно при работе вблизи активных элементов.

Технические характеристики

• Номинальный ток: 400 А - способен выдерживать длительную работу при токах до этого значения без перегрева;
• Номинальное напряжение: 10 кВ - рассчитан на использование в сетях с рабочим напряжением до 10 кВ переменного тока;
• Исполнение: -1-10-II - трёхполюсный разъединитель с одним заземляющим ножом на каждый полюс;
• Материал контактов: медь - обеспечивает низкое переходное сопротивление и долгий срок службы;
• Климатическое исполнение: УХЛ1 - работает при температуре от −60 C до +40 C, устойчив к повышенной влажности и агрессивной среде;
• Привод: ПРНЗ-10 - механический рычажный привод для ручного управления, требует физического усилия оператора.

Совместимость и монтаж

Разъединитель РЛНД-1-10-II 400 УХЛ1 монтируется на опоры, рамы или платформы с жесткой фиксацией. Для установки необходимы болты M16–M20 (не входят в комплект). Привод ПРНЗ-10 крепится к корпусу разъединителя через фланец - совмещение отверстий должно точно соответствовать заводской спецификации. Электрические соединения выполняются медными шинами или кабелями сечением не менее 95 мм2. Обязательно соблюдать минимальные расстояния до заземленных частей согласно ПУЭ.

Безопасность и стандарты

Разъединитель РЛНД-1-10-II 400 УХЛ1 соответствует ГОСТ 18157 и требованиям ПУЭ к разъединителям класса 10 кВ. Наличие заземляющих ножей на каждом полюсе позволяет выполнять заземление после отключения - важный этап безопасности при проведении ремонтных работ. Однако сам разъединитель не является автоматическим выключателем - он не гасит дугу при отключении под нагрузкой. Отключение под током запрещено!

Преимущества

• Одновременное отключение всех трёх фаз за один ход - повышает скорость и надёжность работы;
• Заземляющие ножи на каждом полюсе обеспечивают гарантированное заземление после отключения - снижают риск поражения током;
• Медные контакты - меньше окисляются, лучше проводят ток, служат дольше;
• Климатическое исполнение УХЛ1 - можно использовать в суровых условиях Сибири, Дальнего Востока, на открытых подстанциях;
• Привод ПРНЗ-10 исключает необходимость подниматься на высоту - повышает безопасность персонала.

Ограничения применения

• Не предназначена для отключения нагрузки - нельзя применять при наличии тока в цепи; всегда предварительно отключите автоматический выключатель или предохранители;
• Не оснащён замком - не гарантирует фиксацию в положении “отключено” - рекомендуется устанавливать внешние замки или пломбы;
• Не входят оперативные штанги - необходимо приобрести их отдельно для удалённого управления;
• Требует регулярной смазки механизмов - несмотря на прочность, движущиеся части нуждаются в профилактике каждые 6–12 месяцев.

Примеры использования

• Отключение трансформатора 10/0,4 кВ перед заменой масла;
• Изоляция секции кабельной линии при аварийном ремонте;
• Обеспечение заземления при техобслуживании ячеек КРУ-10 кВ;
• Работа на воздушных линиях 10 кВ с использованием привода ПРНЗ-10 - оператор остаётся на земле.

Практические советы

• Перед первым включением проверьте свободный ход механизма - не должно быть заклиниваний;
• При монтаже используйте изолирующие площадки и средства защиты - даже при отключенном питании возможна индукция;
• Убедитесь, что заземляющие ножи не задевают другие токоведущие части - это вызовет короткое замыкание;
• Запросите сертификат соответствия и протокол испытаний - особенно при закупке для энергообъектов;
• Храните разъединитель РЛНД-1-10-II 400 УХЛ1 в сухом месте - контактные поверхности чувствительны к влаге и коррозии.
