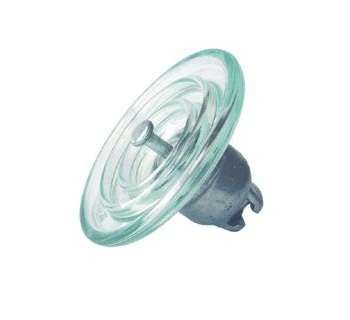

Изолятор подвесной ПС 70Е ЮМЭК 00000039 Электрофарфор

Изолятор подвесной ПС 70Е - стеклянный изолятор от брендов Электрофарфор и ЮМЭК, предназначенный для надежного крепления и электрической изоляции проводов и грозозащитных тросов в воздушных линиях электропередачи и распределительных устройствах подстанций до 40 кВ.

Назначение и область применения

Изолятор подвесной ПС 70Е используется для фиксации и изоляции незащищённых проводов и грозозащитных тросов в воздушных линиях электропередачи (ВЛ) и распределительных устройствах (ОРУ) подстанций. Наиболее распространено применение в сетях 6–10 кВ, где он входит в состав поддерживающих и натяжных подвесок. Подходит для установки в районах с умеренным и холодным климатом, включая зоны с повышенной запыленностью и агрессивной атмосферой.

Технические характеристики

• Тип: подвесной, линейный
• Номинальное напряжение: 40 кВ
• Материал корпуса: закалённое стекло
• Диаметр стержня: 16 мм
• Наружный диаметр: 255 мм
• Минимальная разрушающая механическая нагрузка: 70 кН
• Пробивное напряжение в изоляционной среде: 130 кВ
• Выдерживаемое напряжение при нормальных условиях: 70 кВ
• Выдерживаемое напряжение под дождём: 40 кВ
• Масса: 3,4–3,6 кг

Совместимость и монтаж

Изолятор подвесной ПС 70Е совместим со стандартными металлическими шапками и башмаками, соответствующими ГОСТ 18047. Крепление осуществляется через стальной стержень диаметром 16 мм, который вставляется в верхний и нижний метизы подвески. Для сборки подвесок используются болтовые соединения с предварительно установленными шайбами и контргайками. Установка возможна как на прямых участках ЛЭП, так и на угловых опорах. Обязательно соблюдать усилие затяжки, указанное в руководстве производителя - перегрузка может вызвать повреждение стекла.

Безопасность и стандарты

Изолятор подвесной ПС 70Е соответствует требованиям ГОСТ 18047-2014 и ГОСТ 2093-2014 для стеклянных изоляторов переменного тока. Материал стекла устойчив к термическим ударам и механическим воздействиям. При разрушении стекло трещинами рассыпается на мелкие части без острых осколков - снижает риск травмирования персонала и повреждений соседних элементов.

Преимущества

• Высокая прочность на разрыв - 70 кН позволяет использовать в натяжных подвесках даже на длинных пролётах
• Стекло не стареет, не деформируется под нагрузкой и сохраняет изоляционные свойства десятилетиями
• Визуальный контроль целостности - любое повреждение сразу заметно, что упрощает диагностику
• Не требует обслуживания - не нуждается в смазке, очистке или замене уплотнителей
• Устойчив к атмосферным осадкам, солнечному излучению и химически активным веществам

Ограничения применения

• Не рекомендован для использования в условиях постоянного контакта с маслом, щелочами или кислотами - материал стекла может подвергнуться химической эрозии
• Запрещена установка при температуре ниже −40 C без предварительного прогрева - риск хрупкого разрушения при ударе
• Не следует применять вместо изоляторов класса выше 40 кВ - превышение напряжения приведёт к пробою
• Не допускается использование с несоответствующими крепёжными деталями - несовпадение диаметра стержня (16 мм) с другими типами фурнитуры нарушит герметичность и безопасность

Примеры использования

• Подвески на ВЛ 10 кВ в городских и сельских районах
• Фиксация грозозащитных тросов на опорах подстанций
• Конструкции переходов через дороги и железные пути
• Альтернатива фарфоровым аналогам в новых проектах с повышенными требованиями к безопасности

Практические советы

• Перед монтажом проверьте наличие трещин и царапин на поверхности стекла - даже микротрещины снижают долговечность
• При использовании в подвесках с несколькими изоляторами - все элементы должны быть одного типа и партии, чтобы исключить различия в механической прочности
• При замене старых изоляторов - обязательно сверьте диаметр стержня (16 мм) и внешние габариты (255 мм) с новым экземпляром
• Для длительной службы в регионах с частыми гололёдами используйте изолятор подвесной ПС 70Е в сочетании с антигололедными устройствами
• Храните изделия в сухих помещениях, защищённых от прямого удара - стекло не боится влаги, но чувствительно к механическому воздействию
