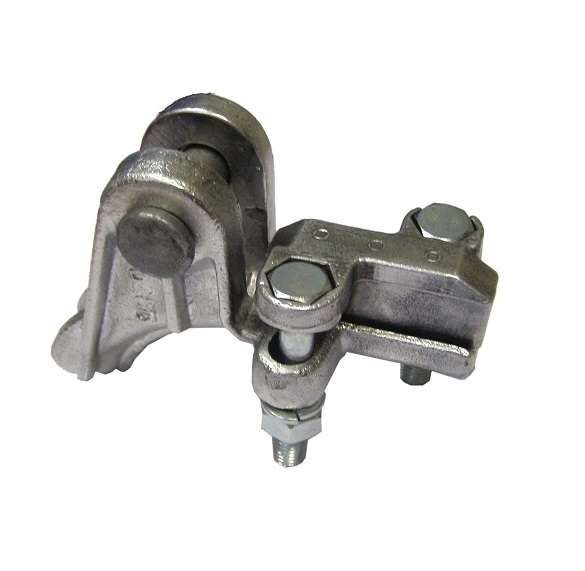

Зажим болтовой НБ-2-6А (НБ-2-6Б) (2-х болт.) 46.7 кН, Алюминий МЗВА 00002015

Зажим болтовой НБ-2-6А (НБ-2-6Б) (двухболтовый) МЗВА - это надёжный соединительный элемент для крепления проводов на воздушных линиях электропередачи. Изготовлен из алюминиевого сплава, выдерживает нагрузку до 46,7 кН и предназначен для работы в условиях умеренного и холодного климата. Применяется в сетях напряжением до 35 кВ, особенно там, где важна долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Зажим болтовой НБ-2-6А (НБ-2-6Б) (двухболтовый) МЗВА используется для механического закрепления и передачи нагрузки от провода к опоре или другому элементу ЛЭП. Подходит для установки на сталеалюминиевых и алюминиевых проводах сечением до 185 мм2. Применяется в составе анкерных и промежуточных опор, а также в местах ответвлений и переходов.

Технические характеристики

• Максимальная нагрузка: 46,7 кН (46700 Н) - способен выдерживать значительные механические усилия, включая вес провода, ветровую и гололёдную нагрузки;
• Материал: алюминиевый сплав - легкий, коррозионностойкий, не требует дополнительной защиты;
• Климатическое исполнение: УХЛ1 - работает при температуре от −60 C до +40 C, подходит для суровых условий Сибири, Дальнего Востока и Урала;
• Габариты: 92 × 67 мм - компактный размер для удобного монтажа в плотных конструкциях;
• Тип: двухболтовый - обеспечивает равномерное распределение давления на провод, снижает риск повреждения жил.

Совместимость и монтаж

Зажим болтовой НБ-2-6А (НБ-2-6Б) (двухболтовый) МЗВА совместим с проводами типов АС, А, АСУ, АСКС. Для монтажа требуется гаечный ключ на 17–19 мм. Обязательно соблюдайте момент затяжки болтов - перетягивание может деформировать алюминиевую часть, недотягивание - вызвать проскальзывание провода. Перед установкой проверьте чистоту контактной поверхности и отсутствие заусенцев на проводе.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 10434 и рекомендациям ПУЭ для крепления проводов на ВЛ. Произведено на заводе, сертифицированном по ISO 9001. Отсутствуют острые кромки, исключающие травмы при обращении. Электропроводящая способность материала позволяет использовать зажим без дополнительного шунтирования.

Преимущества

• Высокая прочность при малом весе благодаря алюминиевому сплаву - снижает нагрузку на опоры;
• Стойкость к коррозии - не нуждается в окраске или антикоррозийной обработке;
• Двухболтовая система - более равномерное распределение силы, чем у одноболтовых аналогов;
• Работоспособность в экстремальных климатических условиях - не теряет свойств при замерзании и нагреве.

Ограничения применения

Не применяется для проводов сечением свыше 185 мм2 - возможен выход из строя при превышении допустимой нагрузки. Не предназначается для постоянного погружения в воду или контакта с агрессивными химикатами. Не следует использовать в качестве токоотвода в системах заземления - материал не рассчитан на длительные токовые импульсы.

Примеры использования

• Крепление провода АС-120/19 к анкерной опоре на ВЛ 10 кВ;
• Фиксация ответвления от главной линии к трансформаторной подстанции;
• Установка на промежуточной опоре в условиях сильного ветра и гололёда в Якутии или Камчатке.

Практические советы

• Перед монтажом протрите контактную плоскость зажима и провода сухой тряпкой - даже тонкая плёнка грязи снижает надёжность соединения;
• Проверяйте посадочный профиль провода - он должен полностью входить в канавку зажима без зазоров;
• При использовании в районах с частыми осадками - периодически контролируйте состояние болтов (не реже одного раза в год);
• Зажим НБ-2-6А (НБ-2-6Б) МЗВА можно применять вместо старых моделей НБ-2-6, если габариты и нагрузка совпадают - взаимозаменяемость подтверждена производителем.
