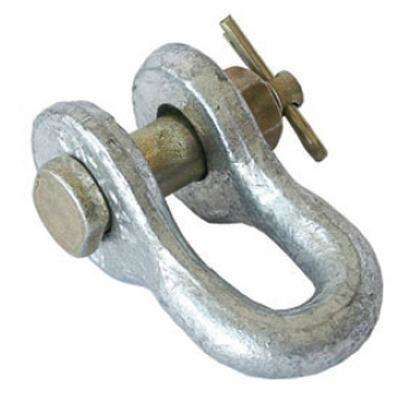

Скоба линейно-сцепная СК-7-1А 70 кН МЗВА 00000054

Скоба СК-7-1А монтажная зажимная винтовая от МЗВА с артикулом 00000054 предназначена для надежного крепления проводов и молниезащитных тросов на воздушных линиях электропередач. Её прочная конструкция и термодиффузионное оцинкование обеспечивают долгую службу даже в сложных климатических условиях.

Назначение и область применения

Скоба СК-7-1А используется исключительно для фиксации проводов и молниезащитных тросов на опорах воздушных линий электропередач (ЛЭП). Она применяется в качестве промежуточной или анкерной скобы, обеспечивая механическую устойчивость при высоких нагрузках. Подходит для установки в открытых сетях, где важна стойкость к внешним воздействиям.

Технические характеристики

• Максимальная нагрузка: 70 кН - способна выдерживать значительные механические усилия, возникающие при натяжении проводов или ударах от порывов ветра;
• Материал: стальной сплав - обеспечивает высокую прочность и жесткость конструкции;
• Покрытие: термодиффузионное оцинкование - создаёт плотный цинковый слой, устойчивый к коррозии, в отличие от обычного гальванического покрытия;
• Климатическое исполнение: УХЛ1 - рассчитана на работу при температуре от −60 C до +40 C, в условиях повышенной влажности, соляных осадков и агрессивной среды;
• Форма: зажимная винтовая - позволяет закрепить трос или провод путём затяжки болта, что упрощает монтаж и регулировку натяжения.

Совместимость и монтаж

Скоба СК-7-1А совместима со стандартными проводами и тросами, применяемыми на ЛЭП напряжением до 35 кВ. Для правильной установки необходимо использовать соответствующие кабельные зажимы и изоляторы, согласно проектным требованиям. Крепление осуществляется через предварительно установленную шпильку или кронштейн на опоре. Винтовая система требует контрольной затяжки моментом, соответствующим нормам ГОСТ Р 52898.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок, предусмотренным ГОСТ Р 52898 и ПУЭ. Термодиффузионное оцинкование повышает срок службы и снижает риск аварий из-за коррозии. Прочностные показатели проверены в соответствии с методиками испытаний на статическую нагрузку.

Преимущества

• Высокая прочность при минимальном весе - благодаря использованию стального сплава и продуманной форме;
• Устойчивость к коррозии - термодиффузионное оцинкование сохраняет целостность покрытия даже при механическом воздействии во время монтажа;
• Долговечность в суровых условиях - климатическое исполнение УХЛ1 делает её пригодной для эксплуатации в Сибири, Дальнем Востоке и других регионах с холодным климатом;
• Простота монтажа - винтовая конструкция позволяет легко регулировать положение и натяжение без специальных инструментов.

Ограничения применения

• Не предназначен для использования в качестве основного крепления на ЛЭП выше 35 кВ - требуется более мощная арматура;
• Не рекомендуется применять в местах постоянного контакта с химически активными веществами (например, рядом с промышленными выбросами серы);
• Не заменяет изоляционные элементы - должна использоваться только в сочетании с подходящими изоляторами;
• Не допускается использование при температурах ниже −60 C - выход за пределы климатического исполнения УХЛ1 может вызвать хрупкость материала.

Примеры использования

• Крепление АС-70/11 к опоре типа ПР-10 на участке ЛЭП 10 кВ;
• Фиксация молниезащитного троса на железобетонной опоре в зоне частых гроз;
• Установка в качестве анкерной скобы на угловых опорах воздушной линии в Карелии или Хабаровском крае.

Практические советы

• Перед монтажом проверьте диаметр троса или провода - он должен соответствовать внутреннему профилю зажима; не используйте скобу для слишком тонких или толстых проводов;
• Обязательно смажьте резьбу винта антикоррозийной смазкой перед затяжкой - это предотвратит заклинивание при длительной эксплуатации;
• После установки проведите визуальный осмотр и проверку момента затяжки - перегрузка или недотянутый винт могут привести к отказу;
• При замене старой скобы - обязательно сверьте артикул 00000054 с документацией на ЛЭП, чтобы не допустить несоответствие нагрузочных характеристик.
