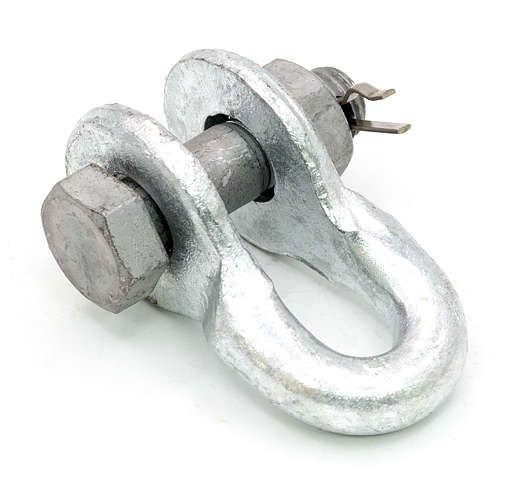

Скоба CK 7-1А (70кН) НИЛЕД 14700042 ВК 23401982

Скоба такелажная CK-1 (70 кН) от ВК - надёжное шарнирное крепление для соединения арматуры с траверсами в линиях электропередачи. Обеспечивает безопасную передачу нагрузки при работе в экстремальных температурах, соответствует требованиям промышленной эксплуатации.

Назначение и область применения

Скоба такелажная CK-1 (70 кН) используется для создания шарнирных соединений между арматурой и траверсами на ЛЭП. Применяется там, где требуется прочное, но поворотное крепление - например, при сборке опор, фиксации гирлянд изоляторов или подвеске проводов. Подходит для условий высокой механической нагрузки и длительной эксплуатации на открытом воздухе.

Технические характеристики

• Максимальная разрушающая нагрузка: 70 кН - предельная нагрузка, при которой изделие теряет целостность;
• Рабочая нагрузка: 7 кН - максимальная допустимая нагрузка при нормальной эксплуатации;
• Материал: оцинкованная сталь - обеспечивает коррозионную стойкость;
• Диапазон рабочих температур: от –45 C до +50 C - работает в условиях сурового климата;
• Стойкость к УФ-излучению: да - материал не стареет под воздействием солнечного света;
• Гарантийный срок: 60 месяцев - подтверждённая долговечность при соблюдении режимов эксплуатации.

Совместимость и монтаж

Скоба такелажная CK-1 (70 кН) совместима с пальцами и шплинтами стандарта для тяжёлых креплений. Монтаж выполняется в следующем порядке:

1. Вытянуть шплинт из пальца;
2. Извлечь палец из корпуса скобы;
3. Закрепить траверсу и арматуру через отверстия скобы;
4. Вставить палец обратно в скобу;
5. Зафиксировать палец новым шплинтом.

Не используйте повреждённые или деформированные шплинты - они снижают надёжность соединения.

Безопасность и стандарты

Скоба такелажная CK-1 (70 кН) изготовлена в соответствии с требованиями к элементам крепления для энергооборудования. Оцинкованное покрытие защищает от электрохимической коррозии, что важно при работе рядом с токоведущими частями. Гарантийный срок 5 лет подтверждает соответствие стандартам качества для ответственных узлов ЛЭП.

Преимущества

• Высокая прочность при минимальном весе - позволяет использовать в труднодоступных местах;
• Устойчивость к перепадам температур - сохраняет механические свойства даже в зимних условиях;
• Защита от коррозии - продлевает срок службы без необходимости замены;
• Простая сборка и разборка - снижает время обслуживания и ремонтных работ.

Ограничения применения

• Не предназначен для динамических ударных нагрузок - применяется только для статических и периодически нагружаемых соединений;
• Не следует использовать в средах с повышенным содержанием хлора или кислотных осадков - оцинкованное покрытие может разрушаться быстрее;
• Не рекомендовано применение в качестве единственного крепления при наличии значительных крутящих моментов - требуются дополнительные элементы жесткости.

Примеры использования

• Подвеска гирлянд изоляторов на металлических траверсах воздушных линий;
• Крепление анкерных зажимов к опорным конструкциям;
• Соединение тросовых систем при монтаже грозозащитных проводов;
• Фиксация оборудования на опорах в районах с холодными зимами (Сибирь, Дальний Восток).

Практические советы

• Перед установкой проверьте состояние поверхности скобы - наличие трещин, вмятин или расслоения покрытия недопустимо;
• Обязательно используйте новые шплинты после каждого демонтажа - повторное использование снижает надёжность;
• При монтаже на высоте применяйте страховочные устройства - масса скобы и комплектующих может представлять опасность;
• Учитывайте посадочный диаметр пальца - он должен точно соответствовать внутреннему отверстию скобы; не допускаются свободные зазоры;
• Скоба такелажная CK-1 (70 кН) от ВК совместима с артикулами 23401982 и 14700042 - при закупках сверьтесь с этими номерами.
