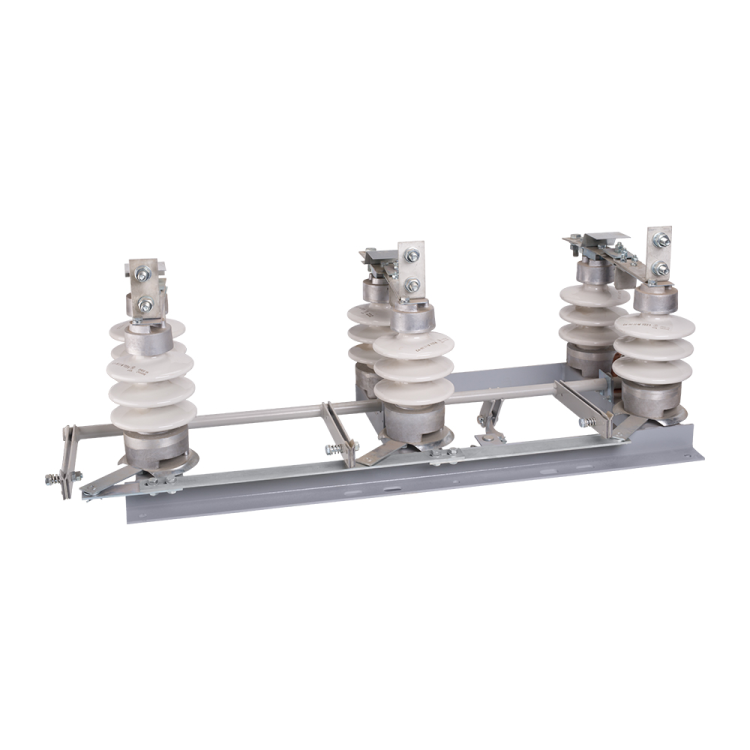

Разъединители РЛНД

Высоковольтные разъединители на 10 кВ для внешних сетей - обеспечивают видимый разрыв цепи, используются для безопасного обслуживания ЛЭП.

Как выбрать

Основные параметры, влияющие на совместимость и срок службы:

• Номинальный ток: определяет допустимую нагрузку (200 А, 400 А, 630 А). Прямое соответствие проектным требованиям обязательно - недобор снижает надежность, избыток экономически необоснован.
• Тип изоляторов: фарфоровые - классика, но чувствительны к механическим воздействиям; полимерные - легче, ударопрочнее, лучше работают во влажной среде.
• Конструкция рамы: стандартное окрашивание против коррозии слабее, чем горячее цинкование. На открытых участках и в условиях повышенной влажности второй вариант предпочтительнее.
• Сфера применения: указано, предназначено ли изделие для воздушных линий (ВЛ), ВЛИ (воздушные линии с самонесущими изолированными проводами) или универсального использования.

Выбор по характеристикам

По номинальному току

Разъединители разделены на три основные категории по току: 200 А, 400 А и 630 А. Это базовый параметр, который должен соответствовать расчётным значениям в сети. Например, оборудование на 200 А ([1]) стоит дешевле, но не подойдёт там, где требуется 400-630 А. Переход выше требует согласования с защитой и кабельными сечениями. Все представленные модели рассчитаны на 10 кВ, что делает их взаимозаменяемыми только при соблюдении токовой нормы.

Товары: [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13]

По типу изоляторов и конструкции

На рынке представлены две технологии: традиционные фарфоровые изоляторы (например, [2] [3]) и современные полимерные ([12]). Полимер менее склонен к растрескиванию при ударах и не создаёт опасных осколков при авариях. Также важен тип связи - «гибкая связь» ([11]) позволяет компенсировать деформации опоры, особенно актуально на ВЛИ. Конструкция с цинковым покрытием рамы ([13]) увеличивает срок службы в агрессивной среде, хотя и дороже.

Товары: [10] [11] [12] [13]

По наличию дополнительных компонентов

Некоторые модели поставляются как часть комплекса. Например, [14] - это уже интегрированный комплект с предохранительным реле и коммутационным механизмом, что упрощает монтаж, но меняет область применения (это уже не просто разъединитель, а устройство защиты). Такие решения нельзя сравнивать напрямую с обычными РЛНД - они решают другие задачи. Остальные товары представляют собой классические разъединители с приводом ПРНЗ-10.

Товары: [14]

Выбор по бюджету

Бюджетные решения

Модели в нижнем ценовом сегменте ([2] [1] [3] [4] [5] [9]) основаны на проверенной конструкторской документации, часто имеют фарфоровые изоляторы и стандартное антикоррозионное покрытие. Что теряете: меньшая устойчивость к механическим повреждениям, потенциально более короткий срок службы в жёстких условиях. Когда оправдан: при ограниченном бюджете, в районах с мягким климатом и минимальной ветровой нагрузкой.

Товары: [2] [1] [3] [4] [5] [9]

Средний сегмент

Добавляется использование гибкой связи ([11]), полимерных изоляторов ([12]), что повышает живучесть системы. Цена возрастает, но оправдана в регионах с активной вибрацией проводов или частыми загрязнениями. Также встречаются модификации с лучшим исполнением рамы. Получаете больше адаптации к реальным условиям эксплуатации.

Товары: [10] [11] [12] [8] [6] [7]

Высокий ценовой сегмент

Максимальная надёжность достигается за счёт усиленного исполнения - цинкование рамы ([13]) и специализированные комплектации ([14]). В первом случае - длительная защита от коррозии, во втором - переход к системному решению с реле. Однако такие устройства решают узкие задачи и могут быть избыточны при простой коммутации. Необходимы при строгих требованиях к бесперебойности или в труднодоступных местах.

Товары: [13] [14]

Выводы

Если нужен разъединитель на 200 А - единственный вариант [1]. Для 400 А можно выбирать между бюджетными ([2] [3] [4] [5]) и продвинутыми ([10] [11] [12]): последними - при повышенных требованиях к прочности и условиям. При необходимости 630 А смотрите [6] [7] [8] - все они эквивалентны по току, но отличаются деталями исполнения. Для агрессивной среды или ответственных объектов - [13] (цинкование) или [14] (системное решение). Замена одного на другое возможна только при полном соответствии условий эксплуатации и проектным данным.
