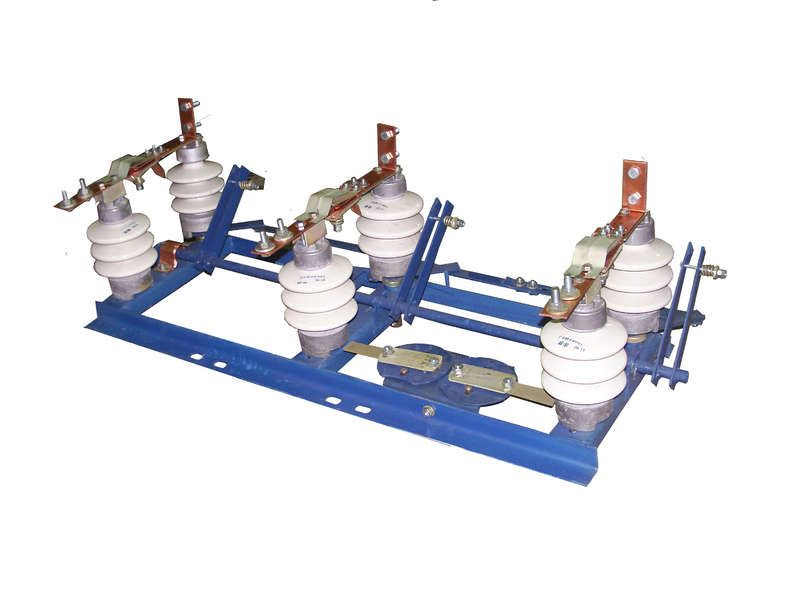

Разъединитель РЛНД-1-10-630 УХЛ1 с прив. ПРНЗ-10 Электрофарфор ЦБ-00004166

Разъединитель РЛНД-1-10-630 УХЛ1 с приводом ПРНЗ-10 от бренда Электрофарфор предназначен для безопасного отключения участков электрической цепи под напряжением до 10 кВ при отсутствии нагрузочного тока. Этот аппарат используется в распределительных устройствах подстанций и промышленных объектах, где требуется механическое изоляционное размыкание цепи.

Назначение и область применения

Разъединитель РЛНД-1-10-630 УХЛ1 с приводом ПРНЗ-10 применяется для создания видимого воздушного зазора в высоковольтной сети. Он не рассчитан на коммутацию рабочего тока - только на отключение цепи после отключения выключателя. Подходит для установки в КРУ, на подстанциях 6–10 кВ, в промышленных энергообъектах, на железнодорожных тяговых подстанциях и других местах, где нужна надёжная изоляция при обслуживании оборудования.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который может проходить через контакты без перегрева;
• Номинальное напряжение: 10 кВ - класс напряжения, для которого предназначен разъединитель;
• Исполнение: УХЛ1 - соответствует климатическому исполнению для умеренного и холодного климата, с возможностью работы при температуре от −50 C до +40 C;
• Привод: ПРНЗ-10 - ручной рычажный привод с механической блокировкой, обеспечивающий однократное оперирование с фиксацией положений “включено”/“выключено”;
• Материал основания: электроизоляционный фарфор - обеспечивает высокую электрическую прочность и долговечность в условиях запыления и влаги.

Совместимость и монтаж

Разъединитель РЛНД-1-10-630 УХЛ1 с приводом ПРНЗ-10 монтируется на опорную раму или шасси распределительного устройства. Привод ПРНЗ-10 крепится к корпусу аппарата и требует свободного доступа для ручного управления. Для правильной установки необходимо соблюдать межфазные расстояния согласно ПУЭ и ГОСТ 1516.1. Монтаж выполняется с использованием болтовых соединений, указанных в техдокументации завода-изготовителя. Нельзя использовать силовые кабели с жилами большего сечения, чем предусмотрено контактными зажимами - это может повредить контакты.

Безопасность и стандарты

Разъединитель РЛНД-1-10-630 УХЛ1 с приводом ПРНЗ-10 соответствует требованиям ГОСТ 1516.1 и ГОСТ 19850. Конструкция исключает самопроизвольное включение благодаря механической блокировке привода. Все металлические части заземлены. Привод ПРНЗ-10 имеет предохранительные упоры, препятствующие некорректному управлению.

Преимущества

• Высокая механическая надёжность за счёт фарфоровой изоляции и закрытой конструкции привода;
• Стандартный привод ПРНЗ-10 позволяет выполнять операции вручную без внешних источников питания;
• Климатическое исполнение УХЛ1 делает устройство пригодным для эксплуатации в суровых условиях Сибири, Дальнего Востока и северных регионов;
• Видимый разрыв контактов обеспечивает наглядную проверку отключения - важное условие безопасности при работах на оборудовании.

Ограничения применения

• Не допускается использование для отключения нагрузочных токов - даже кратковременных; всегда предварительно отключайте автоматические выключатели или масляные выключатели;
• Не предназначена для частого оперирования - более 1–2 раз в месяц снижает срок службы контактов;
• Не работает в условиях постоянного воздействия химически активных газов или агрессивных жидкостей - несмотря на исполнение УХЛ1, материал фарфора чувствителен к кислотным осадкам;
• Привод ПРНЗ-10 не предусматривает дистанционное управление - для автоматизации потребуется дополнительный привод.

Примеры использования

• Отключение секции КРУ-10 кВ перед плановым ремонтом трансформатора;
• Изолирование ввода на промышленном цехе для проведения сварочных работ рядом с ЛЭП;
• Обеспечение безопасного доступа к щиту распределения на железной дороге во время технического осмотра;
• Работа в составе комплектного распределительного пункта (КРП) на удалённой подстанции без автономного питания.

Практические советы

• Перед каждым оперированием проверьте наличие напряжения на стороне нагрузки - используйте указатель напряжения;
• При установке следите за равномерностью затяжки болтов - перетяжка может треснуть фарфор;
• Регулярно смазывайте шарниры привода ПРНЗ-10 специальной термостойкой смазкой (например, ШРУС-4);
• При замене старого разъединителя убедитесь, что новый РЛНД-1-10-630 УХЛ1 совпадает по посадочным размерам и типу крепления;
• Артикул цб-00004166 - это точный идентификатор для заказа запчастей и сервисного обслуживания - сохраняйте его в документации.
