Разъединитель РЛНД-1-10-400 У1 (3-х пол.) с прив. ПРНЗ-10 Электрофарфор 00003278 ЦБ-00004051

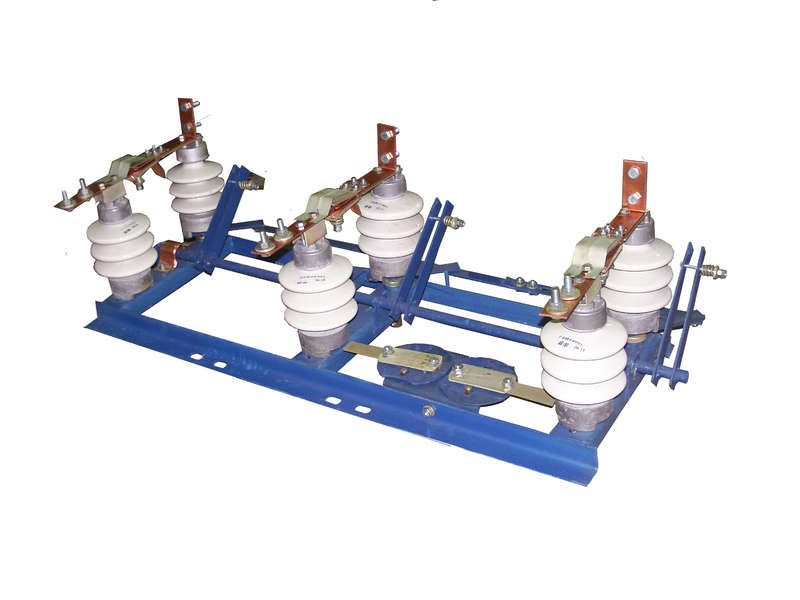

Разъединитель РЛНД-1-10-400 УХЛ1 с приводом ПРНЗ-10 - трёхполюсный коммутационный аппарат для ручного отключения и включения обесточенных участков сети 10 кВ, обеспечивающий безопасную изоляцию при техобслуживании. Бренд Электрофарбор, артикул цб-00004051.

Назначение и область применения

Разъединитель РЛНД-1-10-400 УХЛ1 применяется в распределительных устройствах 10 кВ для:

• создания видимого разрыва в цепи перед проведением работ - чтобы исключить случайное включение;
• отключения участков сети, находящихся под напряжением, но не нагруженных током нагрузки;
• включения и отключения тока холостого хода трансформаторов (например, при переключении питания);
• подключения стационарных заземлений к отключённому оборудованию через заземляющие ножи привода.

Используется в подстанциях, КТП, на линиях электропередачи, где требуется механическая изоляция, а автоматическое отключение не предусмотрено.

Технические характеристики

• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях среднего напряжения до 10 кВ;
• Номинальный ток: 400 А - способен выдерживать постоянный ток до этого значения без перегрева;
• Количество полюсов: 3 - одновременно отключает все три фазы;
• Климатическое исполнение: УХЛ1 - работает в умеренном и холодном климате, в том числе при низких температурах;
• Масса и габариты: не указаны - требуют проверки по паспорту при монтаже.

Совместимость и монтаж

Разъединитель РЛНД-1-10-400 УХЛ1 поставляется в комплекте с приводом ПРНЗ-10 - ручной механизм для управления главными и заземляющими ножами. Монтаж выполняется на опорной раме или башме распределительного устройства. Обязательно соблюдать:

• расстояние между фазами согласно нормам ПУЭ;
• посадочные размеры и положение крепёжных отверстий - совпадают со стандартами для РЛНД;
• направление движения рычага привода - открытие и закрытие должны происходить без заеданий;
• заземление корпуса привода - обязательно для защиты персонала.

Не допускается установка без предварительной проверки целостности контактов и изоляторов.

Безопасность и стандарты

Разъединитель соответствует требованиям ГОСТ Р 52568-2006 и другим нормам для устройств 10 кВ. Привод ПРНЗ-10 обеспечивает ручное управление с возможностью блокировки в положениях “включено” / “выключено”. Открытые контакты позволяют визуально контролировать состояние аппарата - важный элемент безопасности при работе на ЛЭП.

Преимущества

• Простой и надёжный механический принцип работы - нет сложной электроники, что снижает риск отказа;
• Встроенный привод ПРНЗ-10 позволяет оперативно выполнять операции без дополнительных инструментов;
• Заземляющие ножи в одном корпусе - упрощают выполнение заземления после отключения;
• Высокая степень защиты от внешних воздействий благодаря исполнению УХЛ1 - подходит для суровых условий.

Ограничения применения

• Не предназначен для отключения нагрузочных токов - нельзя использовать как выключатель под нагрузкой;
• Работает только при отсутствии тока в цепи - перед операцией необходимо отключить автоматические выключатели или предохранители;
• Ограниченная скорость действия - не подходит для частых коммутаций;
• Требует ручного управления - невозможно автоматизировать без дополнительных систем;
• Не рекомендован к применению выше 1 км над уровнем моря - снижаются показатели изоляционной прочности.

Примеры использования

• Отключение секции КТП для замены трансформатора;
• Изолирование повреждённого участка воздушной линии 10 кВ перед ремонтом;
• Подготовка к тестированию изоляции - создаётся видимый разрыв;
• Переключение питания с одной линии на другую при плановых работах.

Практические советы

• Перед каждым включением проверяйте наличие заземления - если заземляющие ножи введены, разъединитель не сможет замкнуться;
• При эксплуатации в условиях гололёда следите за скоростью ветра - не превышайте 15 м/с, иначе возможна деформация контактных групп;
• Обрабатывайте контакты смазкой, рекомендованной заводом-изготовителем - не используйте универсальные составы;
• Проверяйте затяжку болтов крепления привода ежегодно - особенно после зимних нагрузок;
• Храните запасной привод ПРНЗ-10 - он является единственным средством управления этим типом разъединителя.
