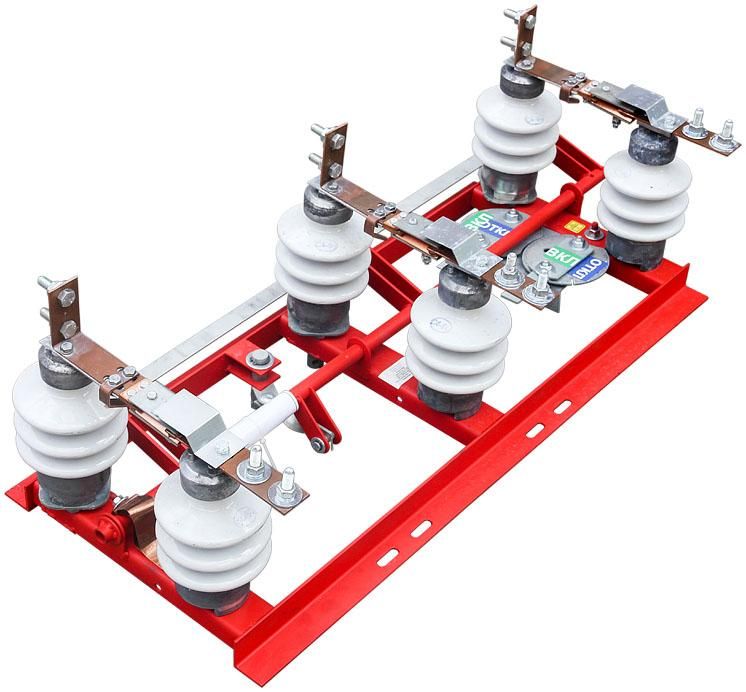

Разъединитель РЛНД-1-10II/400 УХЛ1 с приводом ПРНЗ-10 НИЛЕД 14200352

Разъединитель РЛНД-1-10II/400 УХЛ1 с приводом ПРНЗ-10 НИЛЕД - это трёхполюсный подвесной разъединитель для работы в воздушных линиях электропередачи напряжением 10 кВ. Он обеспечивает видимый разрыв цепи для безопасного обслуживания и заземления участков сети. Привод ПРНЗ-10 позволяет оперативно управлять положением контактов вручную.

Назначение и область применения

Разъединитель РЛНД-1-10II/400 УХЛ1 с приводом ПРНЗ-10 НИЛЕД применяется исключительно для отключения и включения обесточенных участков электросети. Его нельзя использовать для коммутации под нагрузкой - он служит только для создания физического разрыва цепи перед работами персонала. Подходит для установки на опорах воздушных линий (ВЛ) напряжением 10 кВ. Также используется совместно со стационарными заземлителями для защиты персонала при ремонте.

Технические характеристики

• Номинальный ток: 400 А - способен выдерживать постоянный ток до этого значения без перегрева;
• Номинальное напряжение: 10 кВ - рассчитан на работу в сетях 10 кВ;
• Количество полюсов: 3 - три отдельных контакта для каждой фазы;
• Тип конструкции: подвесной, горизонтально-поворотный - контакты перемещаются в горизонтальной плоскости вокруг оси;
• Метод разъединения: видимый разрыв - при отключении можно наглядно убедиться, что цепь разорвана;
• Материал изоляции: фарфор - высокая механическая прочность и устойчивость к внешним воздействиям;
• Материал корпуса: оцинкованная сталь, медь - защищены от коррозии, обеспечивают долгую службу;
• Диапазон рабочих температур: от -60 C до +50 C - работает в условиях сурового климата, включая Арктику;
• Устойчивость к УФ-излучению: да - не теряет свойств под длительным солнечным светом;
• Максимальная разрушающая нагрузка: 1 кН - выдерживает механические усилия до 100 кг силы на каждый полюс;
• Гарантийный срок: 60 месяцев - 5 лет гарантии от производителя.

Совместимость и монтаж

Разъединитель РЛНД-1-10II/400 УХЛ1 с приводом ПРНЗ-10 НИЛЕД монтируется на металлические или железобетонные опоры воздушных линий. Для установки требуется крепление с посадочным диаметром, соответствующим штанге привода ПРНЗ-10. Монтаж выполняется с использованием грузоподъемных механизмов - вес устройства значителен. Привод ПРНЗ-10 требует ручного управления через рычаг; автоматизация невозможна. Перед монтажом проверьте соответствие расстояния между фазами и допустимых нагрузок на опору.

Безопасность и стандарты

Разъединитель РЛНД-1-10II/400 УХЛ1 с приводом ПРНЗ-10 НИЛЕД соответствует требованиям ГОСТ 18900 и ПУЭ. Конструкция обеспечивает видимый разрыв - обязательное условие безопасности при работе на ЛЭП. Отключение происходит только после полного снятия нагрузки. Использование без заземления запрещено - всегда применять стационарные заземляющие ножи.

Преимущества

• Высокая надёжность благодаря фарфоровой изоляции и оцинкованному корпусу - минимум отказов даже в экстремальных условиях;
• Широкий температурный диапазон - подходит для Сибири, Дальнего Востока и других регионов с холодным климатом;
• Простота визуального контроля состояния - легко определить, открыт или закрыт разъединитель;
• Долгий срок службы - гарантированные 5 лет, реальный срок эксплуатации часто превышает 20–25 лет при правильном обслуживании.

Ограничения применения

• Не предназначен для коммутации под нагрузкой - попытки включения/выключения при наличии тока вызовут дугу и выход из строя;
• Требует ручного управления - невозможно подключить к системе АСУ ТП или удалённому управлению;
• Не рекомендован для установки в местах с частыми ветровыми порывами свыше 30 м/с - возможны колебания контактов;
• Не подходит для внутренних распределительных устройств (РУ) - только для наружных ВЛ.

Примеры использования

• Отключение секции ВЛ для замены опоры или ремонтных работ;
• Обеспечение заземления участка перед проведением профилактики;
• Изоляция аварийного участка линии для предотвращения распространения повреждений;
• Работа на линиях в сельской местности, где нет автоматических выключателей.

Практические советы

• Перед каждым включением проверяйте наличие напряжения - разъединитель не защищает от случайного включения!
• Проверяйте состояние фарфоровых изоляторов на трещины и загрязнения - особенно после зимы;
• Смазывайте механизмы привода ПРНЗ-10 раз в год - используйте термостойкую смазку;
• При монтаже соблюдайте минимальные расстояния до земли и соседних проводов - согласно ПУЭ;
• Никогда не используйте этот разъединитель вместо выключателя - он не рассчитан на токовые импульсы.
