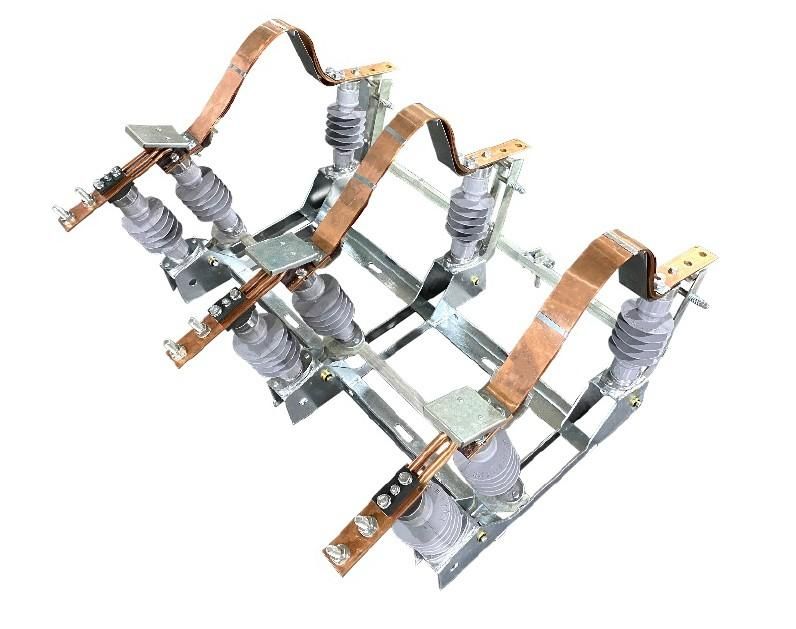

Разъединитель РЛК-1А-10-IV/400 УХЛ1 с приводом ПР-01-7 (ПР-У-01 УХЛ1) КМЧ (6200) НИЛЕД 14200372

Разъединитель НИЛЕД РЛК-1А-10-IV/400 УХЛ1 с приводом ПР-01-7 УХЛ1 и коммутационным механизмом контроля КМЧ 6200 предназначен для безопасного отключения участков воздушных линий электропередачи при отсутствии нагрузки. Этот аппарат сочетает надёжную механическую конструкцию с системой контроля положения контактов, что делает его подходящим для эксплуатации в суровых климатических условиях.

Назначение и область применения

Разъединитель НИЛЕД РЛК-1А-10-IV/400 УХЛ1 используется исключительно для создания видимого разрыва в цепи при отключённой нагрузке - то есть для изоляции участков ВЛ перед обслуживанием, ремонтом или переключением режимов работы. Он не предназначен для отключения тока нагрузки или аварийных токов. Применяется на воздушных линиях 10 кВ, особенно там, где требуется высокая степень защиты от внешних воздействий - в северных регионах, на открытых подстанциях, в зонах с повышенной запылённостью или влагой.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 400 А
• Количество полюсов: 3
• Тип конструкции: качающийся трёхполюсный
• Материал корпуса: оцинкованная сталь, медные контакты, фарфоровые изоляторы
• Диапазон рабочих температур: от -60 C до +50 C
• Стойкость к УФ-излучению: да - материал не выгорает на солнце
• Максимальная разрушающая нагрузка: 1 кН
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Разъединитель НИЛЕД РЛК-1А-10-IV/400 УХЛ1 монтируется на опоры ВЛ с помощью базовой рамы. Для управления применяется привод ПР-01-7 УХЛ1 (или ПР-У-01 УХЛ1), который обеспечивает ручное оперирование. Коммутационный механизм контроля (КМЧ 6200) позволяет визуально или через датчики контролировать положение контактов - открыто/закрыто - без необходимости физического доступа к контактам. Монтаж требует соблюдения габаритов: расстояние между фазами должно соответствовать нормам ПУЭ для 10 кВ, а посадочные площадки должны выдерживать вес аппарата и механические усилия от привода. Подключение проводников выполняется к верхним и нижним зажимам каждого полюса.

Безопасность и стандарты

Разъединитель соответствует требованиям ГОСТ Р 52568-2006 и ГОСТ 1516.1-2003 для оборудования 10 кВ. Конструкция обеспечивает видимый разрыв, что является обязательным условием безопасности при работах на ЛЭП. Защита IP67 не указана - устройство рассчитано на наружную установку, но не предназначено для постоянного контакта с водой. Элементы из фарфора и оцинкованной стали обеспечивают долговечность даже при наличии агрессивной среды.

Преимущества

• Высокая механическая прочность благодаря стальной раме и усиленному кронштейну
• Работоспособность в экстремальных температурах - подходит для Арктики и Дальнего Востока
• КМЧ 6200 снижает риск человеческой ошибки: можно точно определить состояние контактов без вскрытия
• Устойчивость к ультрафиолету предотвращает старение материалов на солнце
• Длинный гарантийный срок (5 лет) говорит о высоком качестве сборки

Ограничения применения

• Не допускается использование для отключения токов нагрузки - только для холостого разрыва
• Не предназначен для автоматизации; управление только ручное через привод
• Отсутствие герметичной защиты - не рекомендован для установки в помещениях с постоянной влажностью или вблизи водоёмов без дополнительных мер
• Запрещена работа при наличии напряжения на стороне нагрузки - всегда проверяйте отсутствие напряжения перед операцией

Примеры использования

• Отключение секций ВЛ 10 кВ перед заменой изоляторов или столбов
• Переключение питания между двумя источниками на радиальных линиях
• Обеспечение безопасного доступа к оборудованию на подстанциях в зимний период
• Использование в удалённых районах с низкой плотностью населения, где важна надёжность и минимальное обслуживание

Практические советы

• Проверьте посадочный диаметр и тип крепления на опоре перед заказом - совместимость с существующими конструкциями критична
• При монтаже используйте изолирующие штанги и средства индивидуальной защиты - даже при отключенном питании возможна индукция
• Регулярно смазывайте подвижные части привода ПР-01-7 УХЛ1 (по графику каждые 1–2 года)
• При эксплуатации в сильнозагрязнённых зонах (промышленные районы, побережья) увеличьте частоту осмотра контактов
• КМЧ 6200 не требует подключения к сети - он работает механически, но его показания следует сверять с другими методами контроля при ответственных операциях
