Разъединитель высоковольтный РЛК-1б-IV-10/400-УХЛ1, 10 кВ, 400 А КЭАЗ (Курский электроаппаратный завод) 268832

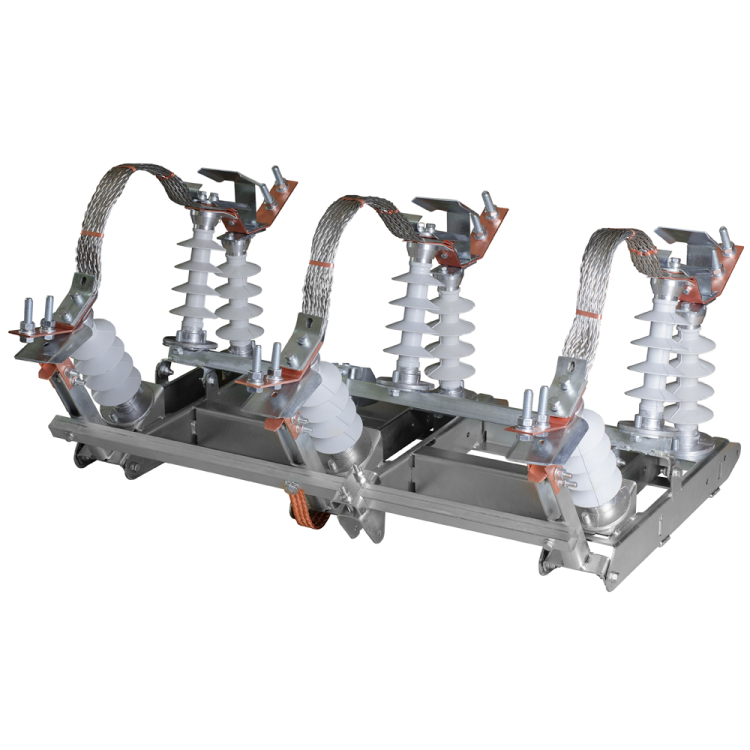

Разъединитель высоковольтный РЛК-1б-IV-10/400-УХЛ1 (в комплекте с ПР-01-7-УХЛ1 и КМЧ H=6500) - трёхполюсный ручной заземляющий разъединитель для отключения и заземления участков сети 10 кВ в распределительных устройствах. Устройство предназначено для безопасной работы персонала при обслуживании оборудования и применяется в составе комплексных решений КЭАЗ.

Назначение и область применения

Разъединитель высоковольтный РЛК-1б-IV-10/400-УХЛ1 используется для механического отключения и последующего заземления фаз высоковольтной сети 10 кВ. Он обеспечивает видимый разрыв цепи и надёжное замыкание на землю перед проведением ремонтных работ. Применяется в подстанциях, распределительных пунктах, на промышленных объектах с сетями до 10 кВ, где требуется изоляция участков для безопасности персонала. Комплектация с приводом ПР-01-7-УХЛ1 и колонной монтажной КМЧ H=6500 позволяет устанавливать устройство на опорах или в ячейках КРУ.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 400 А
• Количество полюсов: 3
• Род тока: переменный (AC)
• Тип: заземляющий разъединитель
• Привод: ручной
• Климатическое исполнение: УХЛ1 - работает при температуре от −45 C до +40 C, в условиях повышенной влажности и запылённости
• Предварительная сборка: да - устройство поставляется собранным, что снижает время монтажа
• Стандарт: ГОСТ Р 52726-2007

Совместимость и монтаж

Разъединитель высоковольтный РЛК-1б-IV-10/400-УХЛ1 поставляется в комплекте с приводом ПР-01-7-УХЛ1 и колонной монтажной КМЧ высотой 6500 мм. Это означает, что он готов к установке на опорную конструкцию без необходимости самостоятельной сборки. Монтаж выполняется на вертикальную опору или раму с учётом габарита КМЧ. Подключение к шинам осуществляется через верхние контактные выводы. Для правильной установки необходимо соблюдать требования ГОСТ Р 52726-2007 и инструкции завода-изготовителя. Наличие предварительной сборки исключает необходимость регулировки механизмов на месте.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52726-2007, который регламентирует требования к разъединителям высокого напряжения. Конструкция обеспечивает жесткий механический разрыв контактов, что гарантирует визуальный контроль отключения. Заземление выполняется после отключения нагрузки - это предотвращает случайное включение и защищает персонал от поражения током. Климатическое исполнение УХЛ1 допускает применение в холодном и влажном климате, в том числе на открытых площадках.

Преимущества

• Цельная комплектация: привод и колонна уже установлены - экономия времени на монтаже
• Надёжный ручной привод: не требует внешнего питания, прост в использовании
• Защита от внешних воздействий: исполнение УХЛ1 обеспечивает долгую работу в суровых условиях
• Совместимость с типовыми решениями КЭАЗ: легко интегрируется в существующие КРУ и ЯК

Ограничения применения

• Не предназначен для отключения нагрузки под током - только для отключения обесточенных цепей
• Не имеет дугогашения - нельзя использовать для коммутации токов короткого замыкания или рабочих токов
• Требует ручного управления - не подходит для автоматических систем
• Колонна КМЧ H=6500 фиксирует высоту установки; при других требованиях нужна адаптация

Примеры использования

• Заземление секций КРУ-10 кВ перед ремонтом трансформаторов
• Отключение и заземление кабельных линий на подстанциях
• Обеспечение безопасности при техобслуживании воздушных линий 10 кВ
• Интеграция в комплектные трансформаторные подстанции типа КТП

Практические советы

• Перед монтажом проверьте целостность изоляторов и свободу движения рычагов привода
• Убедитесь, что место установки освобождено от препятствий - колонна КМЧ H=6500 требует достаточного вертикального пространства
• При работе используйте средства защиты: изолирующие штанги, диэлектрические перчатки
• Не применяйте РЛК-1б-IV-10/400-УХЛ1 в качестве выключателя - даже малые токи нагрузки могут повредить контакты
• Проверяйте соответствие заземляющего контура сопротивления ≤ 4 Ом - это обязательное условие эффективности защиты
