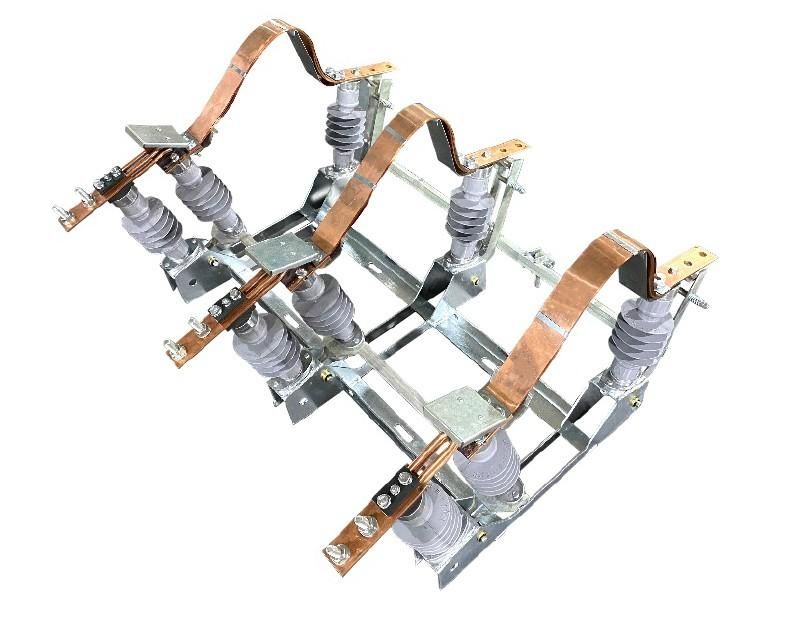

Разъединитель РЛК-1Б-10-IV/400 УХЛ1 с приводом ПР-01-7 (ПР-У-01 УХЛ1) КМЧ (6200) НИЛЕД 14200382

Разъединитель РЛК-1Б-10-IV/400 УХЛ1 с приводом ПР-01-7 УХЛ1 (ПР-У-01 УХЛ1) с коммутационным механизмом управления (КМЧ) 6200 - трёхполюсный аппарат для безопасного отключения участков воздушных линий при обслуживании или ремонте. Произведён компанией НИЛЕД, предназначен для работы в суровых климатических условиях.

Назначение и область применения

Разъединитель РЛК-1Б-10-IV/400 УХЛ1 с приводом ПР-01-7 УХЛ1 (ПР-У-01 УХЛ1) с коммутационным механизмом управления (КМЧ) 6200 используется для механического отключения электрической цепи под напряжением без нагрузки. Применяется на воздушных линиях (ВЛ) напряжением 10 кВ для изоляции оборудования перед техобслуживанием, проверкой или заменой элементов сети. Не предназначен для отключения тока нагрузки - только для создания видимого разрыва цепи.

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение: 10 кВ
• Количество полюсов: 3
• Тип конструкции: качающийся (с одной подвижной и двумя неподвижными колонками)
• Материалы: корпус - оцинкованная сталь; контакты - медь; изоляторы - фарфор
• Диапазон рабочих температур: от -60 C до +50 C
• Стойкость к УФ-излучению: да - материал не выгорает на солнце
• Максимальная разрушающая нагрузка: 1 кН - способен выдерживать механические усилия от ветра и гололёда
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Разъединитель РЛК-1Б-10-IV/400 УХЛ1 с приводом ПР-01-7 УХЛ1 (ПР-У-01 УХЛ1) с коммутационным механизмом управления (КМЧ) 6200 монтируется на опоры ВЛ с помощью базовой рамы. Привод ПР-01-7 УХЛ1 обеспечивает ручное управление через рычаг - требует доступа персонала для операций. Коммутационный механизм КМЧ 6200 позволяет точно фиксировать положение контактов. Для установки необходимо соблюдать расстояние между фазами согласно нормам ПУЭ. Масса устройства требует использования грузоподъёмных средств при монтаже на высоких опорах.

Безопасность и стандарты

Разъединитель соответствует требованиям ГОСТ Р 52569-2006 и ГОСТ 1516.1-2003 для устройств на напряжение до 35 кВ. Конструкция обеспечивает видимый разрыв цепи - обязательное условие безопасности при работах на ЛЭП. Все металлические части заземлены. Изделие выполнено в исполнении УХЛ1 - предназначено для эксплуатации в холодном и влажном климате, включая северные регионы России.

Преимущества

• Высокая надёжность за счёт фарфоровых изоляторов и оцинкованной стали - устойчивы к коррозии и внешним воздействиям
• Широкий температурный диапазон (-60…+50 C) позволяет использовать в Арктике и на юге страны
• Механизм качающегося типа снижает риск заклинивания контактов при намёрзании
• Привод ПР-01-7 УХЛ1 совместим со стандартными ручными приводами других моделей НИЛЕД
• Долгий гарантийный срок - 5 лет - свидетельствует о прочности конструкции

Ограничения применения

• Не применяется для отключения токов нагрузки - только для холостого отключения
• Требуется ручное управление - автоматизация невозможна без дополнительных систем
• Не рекомендован для установки в местах с частыми аварийными отключениями - повышенная механическая нагрузка сокращает срок службы
• Запрещена работа при наличии обледенения на контактных поверхностях - возможен пробой

Примеры использования

• Отключение секций ВЛ 10 кВ перед заменой изоляторов или столбов
• Обеспечение безопасности при ремонте трансформаторных подстанций
• Изолирование участков линии во время планового осмотра в зимний период
• Подключение временных генераторов при аварийных отключениях

Практические советы

• Перед каждым включением/выключением проверяйте состояние контактов - наличие окисления или нагара требует очистки медью и сухой тканью
• Учитывайте посадочные размеры рамы - совпадение с типом опоры обязательно для устойчивости
• При монтаже на высоких опорах используйте страховочные системы - масса устройства значительна
• В регионах с сильным ветром и гололёдом проводите профилактический осмотр весной и осенью
• Не допускайте попадания воды внутрь механизма привода - герметичность должна сохраняться
