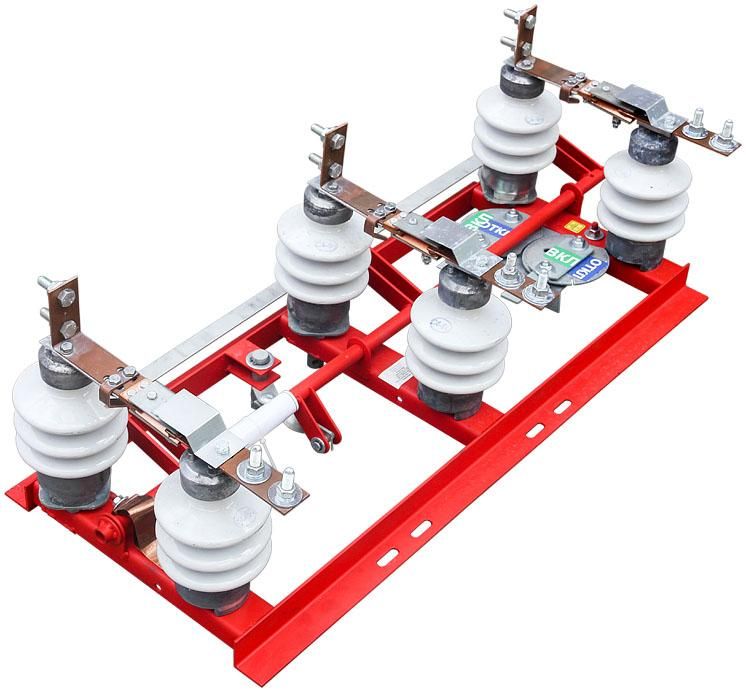

Разъединитель РЛНД.1-10.IV/400 УХЛ1 с приводом ПРНЗ-10 (полимер) НИЛЕД 15500882 15500292

Разъединитель РЛНД.1-10.IV/400 УХЛ1 с приводом ПРНЗ-10 (полимер) от бренда НИЛЕД предназначен для безопасного отключения линий электропередачи под напряжением 10 кВ при отсутствии или минимальном токе, а также для заземления отключённых участков. Модель с полимерной изоляцией и ручным приводом ПРНЗ-10 подходит для установки на воздушных линиях (ВЛИ) в суровых климатических условиях.

Назначение и область применения

Разъединитель РЛНД.1-10.IV/400 УХЛ1 используется для механического разрыва электрической цепи при ремонте, обслуживании или аварийных ситуациях. Он не предназначен для отключения нагрузочных токов - только для работы при нулевом или очень малом токе. Применяется в воздушных линиях электропередачи (ВЛИ) напряжением до 10 кВ. Подходит для объектов энергосистем, промышленных подстанций, сельских сетей и других мест, где требуется визуальное подтверждение отключения.

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение: 10 кВ
• Частота: 50/60 Гц
• Количество полюсов: 3
• Тип изоляции: Полимер (не фарфор)
• Тип конструкции: Подвесной, трёхполюсный, горизонтально-поворотный
• Материал корпуса: Алюминий
• Максимальная разрушающая нагрузка: 1 кН
• Диапазон рабочих температур: от -60 C до +50 C
• Устойчивость к УФ-излучению: Да
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Разъединитель РЛНД.1-10.IV/400 УХЛ1 монтируется на опоры ВЛИ с помощью кронштейнов. Для управления применяется ручной привод ПРНЗ-10 - он совместим со всеми разъединителями этой серии. Каждый полюс имеет поворотный и неподвижный изоляторы с контактной системой между ними. При монтаже важно соблюдать расстояние между фазами согласно нормам ПУЭ. Установка требует доступа снизу для оперирования приводом - высота крепления должна обеспечивать удобство ручного воздействия. Отсутствие заземлителей в комплекте - можно заказать дополнительно, если проект предусматривает стационарные заземляющие ножи.

Безопасность и стандарты

Разъединитель соответствует требованиям к видимому разрыву цепи - при отключении контакты полностью отделены, что позволяет визуально подтвердить отсутствие напряжения. Конструкция выполнена в исполнении УХЛ1 - предназначена для эксплуатации в холодных регионах. Полимерная изоляция снижает риск пробоя при запылении, намокании или образовании льда. Изделие не содержит масла, газа или хрупких элементов - исключает угрозу разрушения при ударах или вибрации.

Преимущества

• Полимерная изоляция легче и прочнее фарфоровой - меньше шансов на разрушение при транспортировке и монтаже
• Высокая устойчивость к ультрафиолету и перепадам температур - долговечна в северных районах
• Алюминиевая рама с антивандальным покрытием - устойчива к коррозии даже в агрессивной среде
• Ручной привод ПРНЗ-10 не требует электроэнергии - работает в любых условиях, включая аварийные ситуации
• Гарантия 5 лет - выше среднего для аналогичных устройств

Ограничения применения

• Не предназначен для отключения нагрузки - нельзя использовать для выключения токов более нескольких ампер
• Требуется ручное управление - автоматизация невозможна без внешних решений
• Отсутствуют встроенные заземлители - если нужны, их следует устанавливать отдельно
• Не рекомендован для установки внутри помещений - предназначен исключительно для наружного монтажа на ВЛИ

Примеры использования

• Отключение секции ВЛИ перед заменой опоры
• Обеспечение безопасности при ремонте трансформатора на столбовой подстанции
• Работа на удалённых участках линий, где нет возможности подвести электропитание для привода
• Использование в северных регионах России, где температура опускается ниже -50 C

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия на кронштейне совпадали с крепёжными планками разъединителя - допуск по оси +-2 мм
• При установке в сильнозагрязнённых зонах регулярно осматривайте поверхность полимерных изоляторов - грязь и соль могут снижать изоляцию
• Проверяйте свободу движения рычагов привода ПРНЗ-10 после зимы - возможна залипание смазки при низких температурах
• Для увеличения срока службы используйте только оригинальные приводы ПРНЗ-10 - несовместимые модели могут вызвать перекос контактов
• При необходимости заземления - закажите комплект заземляющих ножей от НИЛЕД, совместимых с моделью РЛНД.1-10.IV/400
