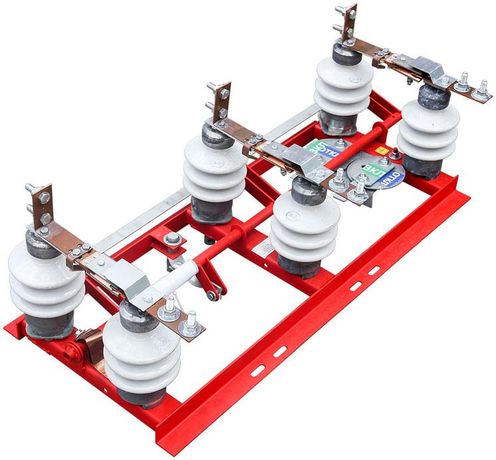

Разъединитель РЛНД.1-10.IV/400.м УХЛ1 с приводом ПРНЗ-10 (полимер + рама цинк) НИЛЕД 15500302

Разъединитель НИЛЕД РЛНД.1-10.IV/400.м УХЛ1 с приводом ПРНЗ-10 - трёхполюсный подвесной аппарат для безопасного отключения и заземления обесточенных участков воздушных линий электропередачи напряжением до 10 кВ. Полимерная изоляция и цинковая рама обеспечивают надёжную работу в суровых климатических условиях.

Назначение и область применения

Разъединитель НИЛЕД РЛНД.1-10.IV/400.м УХЛ1 используется исключительно для отключения обесточенных участков электросети - он не рассчитан на коммутацию нагрузки или аварийных токов. Применяется в воздушных линиях электропередачи (ВЛИ) для обеспечения безопасности при обслуживании, ремонте или переключении режимов работы сети. Также позволяет подключить стационарные заземлители для защиты персонала.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальное напряжение: 10 кВ
• Тип установки: Подвесной
• Метод разъединения: Видимый разрыв цепи - позволяет визуально подтвердить отключение
• Изоляционный материал: Полимер - устойчив к атмосферным воздействиям, не требует обслуживания
• Рабочая температура: От -60 C до +40 C
• Устойчивость к УФ-излучению: Да - не выгорает и не теряет прочность под прямыми солнечными лучами
• Гарантийный срок: 72 месяца

Совместимость и монтаж

Разъединитель НИЛЕД РЛНД.1-10.IV/400.м УХЛ1 комплектуется приводом ПРНЗ-10 - механическим устройством для ручного управления. Монтаж осуществляется на опоры ВЛИ с помощью кронштейнов. Для правильной установки необходимо соблюдать расстояние между фазами согласно нормам ПУЭ. Посадочные размеры и места крепления соответствуют типовым решениям для подвесных разъединителей 10 кВ. Привод ПРНЗ-10 не автоматический - операции выполняются вручную с использованием штанги.

Безопасность и стандарты

Разъединитель НИЛЕД РЛНД.1-10.IV/400.м УХЛ1 соответствует требованиям ГОСТ Р 52798-2007 и ГОСТ 1516.1-89 для оборудования среднего напряжения. Видимый разрыв цепи гарантирует соответствие нормам электробезопасности при работе на ЛЭП. Конструкция исключает самопроизвольное замыкание контактов даже при сильном ветре.

Преимущества

• Полимерная изоляция легче и долговечнее керамики, не трескается при ударах и перепадах температур
• Цинковая рама защищена от коррозии - подходит для районов с высокой влажностью и агрессивной средой
• Высокая стойкость к холоду (-60 C) - работает в северных регионах без предварительного прогрева
• Видимый разрыв - снижает риск ошибок при проверке отключения перед работой
• 72-месячная гарантия - выше средней для аналогичных изделий

Ограничения применения

• Не предназначено для отключения тока нагрузки - нельзя использовать для отключения работающих потребителей
• Требует ручного управления через привод ПРНЗ-10 - не совместим с системами автоматического управления
• Не рекомендуется для установки в местах с частыми грозами без дополнительной молниезащиты
• Не поддерживает дистанционное управление - требуется физическое присутствие персонала для операций

Примеры использования

• Отключение секции ВЛИ для замены опоры или провода
• Заземление участка линии перед проведением ремонтных работ
• Переключение питания между двумя источниками в радиальных сетях
• Обеспечение безопасности при осмотре трансформаторов или выключателей

Практические советы

• Перед монтажом проверьте, что привод ПРНЗ-10 свободно перемещается - заклинивание может привести к неполному размыканию
• Убедитесь, что посадочный диаметр кронштейна на опоре соответствует размерам основания разъединителя НИЛЕД РЛНД.1-10.IV/400.м УХЛ1
• Проверяйте состояние контактов ежегодно - особенно после зимних периодов с гололёдом
• Не используйте силовые рычаги для принудительного открывания - это может повредить механизм
• При хранении сохраняйте оригинальную упаковку - полимерные элементы чувствительны к длительному воздействию прямого света
