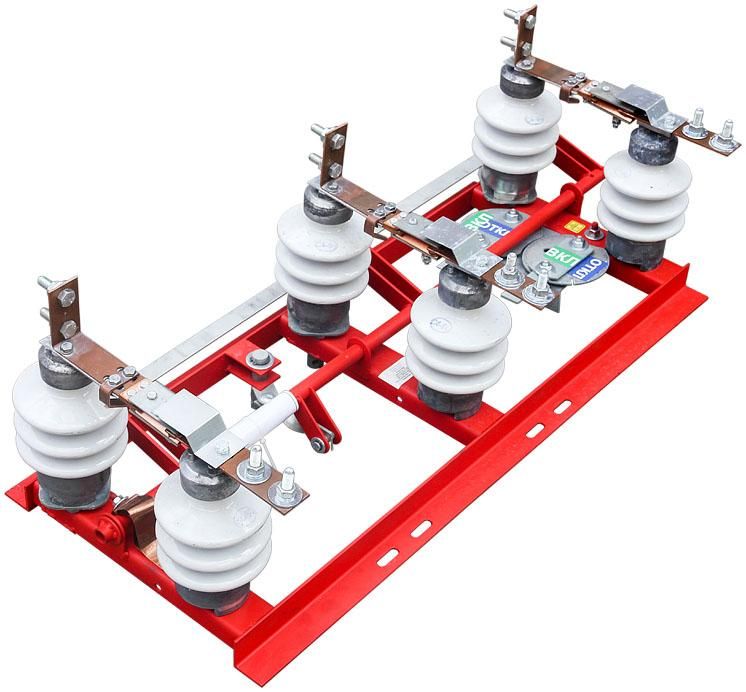

Разъединитель РЛНД1.1-10.IV/400 УХЛ1.м с приводом ПРНЗ-10 (полимер + гибк. связь рама цинк) НИЛЕД 15500342

Разъединитель НИЛЕД РЛНД1.1-10.IV/400 УХЛ1.м с приводом ПРНЗ-10 - устройство для безопасного отключения и заземления обесточенных участков сетей среднего напряжения. Применяется в распределительных устройствах подстанций и промышленных объектах, где требуется механическое отключение цепи перед обслуживанием.

Назначение и область применения

Разъединитель НИЛЕД РЛНД1.1-10.IV/400 УХЛ1.м используется исключительно для отключения участков сети, находящихся под нулевым током - то есть после отключения автоматических выключателей или предохранителей. Он не предназначен для коммутации нагрузки или аварийных токов. Также обеспечивает заземление отключённой части цепи через подключение к стационарным заземлителям. Подходит для установки в комплектных распределительных устройствах (КРУ) 10 кВ, на подстанциях, в промышленных энергообъектах и на линиях электропередачи.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 400 А
• Тип исполнения: трёхполюсный, горизонтально-поворотный
• Конструкция полюса: один поворотный и один неподвижный изолятор с контактной системой
• Материал корпуса: полимер (для изолирующих элементов), цинкованная сталь (рама)
• Тип привода: ПРНЗ-10 - ручной, с гибкой связью
• Степень защиты: не указана, но конструкция рассчитана на работу в условиях умеренного климата (УХЛ1)
• Климатическое исполнение: УХЛ1 - для работы при температуре от −45 C до +40 C

Совместимость и монтаж

Разъединитель НИЛЕД РЛНД1.1-10.IV/400 УХЛ1.м монтируется на фундаментную раму или опорную конструкцию. Гибкая связь привода ПРНЗ-10 позволяет располагать рукоятку управления вне зоны высокого напряжения - например, на уровне земли или на ограждении. Для монтажа необходимо соблюдать расстояние между фазами согласно нормам ПУЭ. Масса и габариты не указаны - проверьте данные в паспорте изделия. Привод ПРНЗ-10 требует ручного воздействия; автоматизация невозможна без внешних модификаций.

Безопасность и стандарты

Разъединитель соответствует требованиям ГОСТ 19850 и другим нормативам для оборудования 10 кВ. Конструкция исключает случайное включение при работе персонала благодаря жёсткой механической блокировке с заземлителем. Открытые контакты обеспечивают визуальный контроль положения - открыто/закрыто. Элементы из полимера снижают риск пробоя при загрязнении поверхности.

Преимущества

• Гибкая связь привода ПРНЗ-10 позволяет удобно и безопасно управлять разъединителем с земли, минимизируя доступ к опасной зоне
• Цинкованная рама защищена от коррозии - увеличивает срок службы в агрессивной среде
• Полимерные изоляторы легче и более устойчивы к загрязнению, чем фарфоровые аналоги
• Трёхполюсное исполнение обеспечивает одновременное отключение всех фаз - повышает надёжность операций

Ограничения применения

• Не допускается использование для отключения тока нагрузки - только обесточенной цепи
• Не предназначено для частых операций - не является аппаратом коммутационного класса
• Отсутствует IP-защита - не рекомендуется для открытых площадок без кожуха или крышки
• Ручной привод ПРНЗ-10 требует физического усилия - не подходит для удалённого или автоматизированного управления

Примеры использования

• Отключение секции КРУ-10 для планового осмотра трансформатора
• Заземление линии перед работой на кабельном соединении
• Обеспечение безопасности при ремонте шинного разъединителя в подстанции
• Изолирование участка сети при замене кабеля на воздушной линии

Практические советы

• Перед каждым включением/отключением убедитесь, что все выключатели и предохранители на участке уже отключены - иначе возможна дуга и повреждение контактов
• Проверяйте состояние гибкой связи привода ПРНЗ-10: при износе или заклинивании операция становится затруднительной
• При монтаже следите за равномерностью натяжения связей - перекос вызывает неравномерное открывание контактов
• Регулярно осматривайте контакты на наличие нагара и окисления - особенно в районах с повышенной запылённостью
• Учёт посадочных размеров рамы важен - совпадение с существующими основаниями гарантирует быстрый монтаж без доработок
