Изолятор ШФ-20г ЮАИЗ 23022А

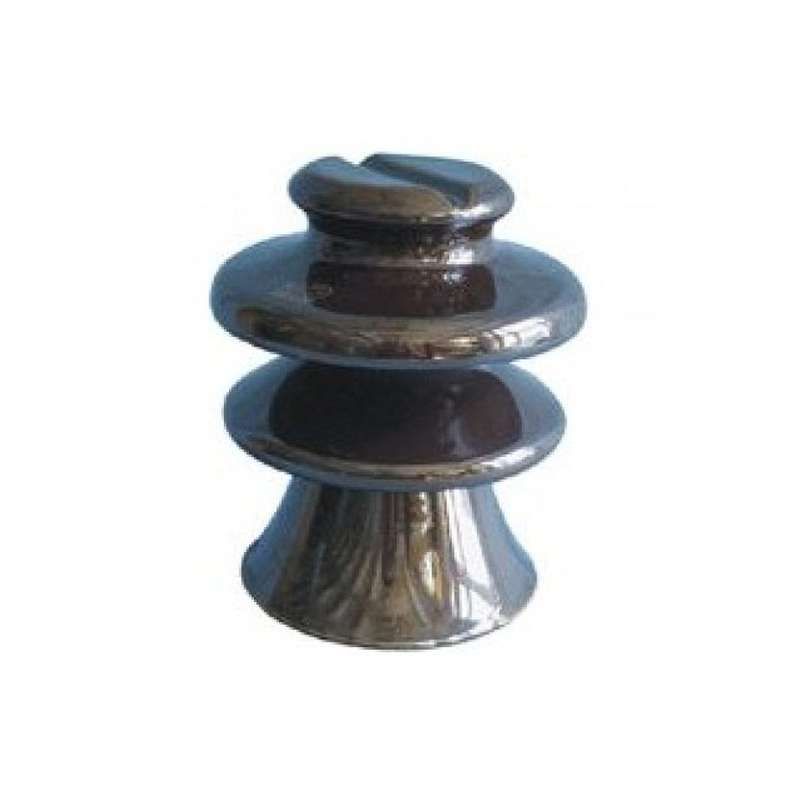

Изолятор штыревой фарфоровый ШФ-20г от Южноуральского арматурно-изоляторного завода (ЮАИЗ) - надёжный изолирующий элемент для крепления проводов на опорах воздушных линий электропередачи напряжением до 20 кВ. Артикул 23022а соответствует промышленному стандарту для жестких условий эксплуатации.

Назначение и область применения

Изолятор штыревой фарфоровый ШФ-20г используется для механического крепления и электрической изоляции проводов на опорах ЛЭП, трансформаторных подстанциях и распределительных устройствах. Применяется в воздушных сетях до 20 кВ, где требуется устойчивость к перегрузкам, атмосферным воздействиям и широкому диапазону температур. Подходит для установки в сельской местности, промзоне и на железной дороге.

Технические характеристики

• Тип: штыревой - предназначен для фиксации на вертикальных штырях опор;
• Материал: фарфор - высокая прочность, устойчивость к выгоранию, химической инертности;
• Номинальное напряжение: 20 кВ - обеспечивает безопасную работу в сетях до этого уровня;
• Диаметр стержня: 22 мм - совместим со стандартными штырями и крепёжными деталями;
• Наружный диаметр: 170 мм - достаточная площадь поверхности для защиты от пробоя;
• Климатическое исполнение: от -60 C до +50 C - работает в суровых зимних условиях и жарком климате;
• Высота: 184 мм - указана в описании производителя, влияет на габариты монтажа.

Совместимость и монтаж

Изолятор ШФ-20г крепится на металлический штырь через внутреннюю резьбу или цилиндрическую посадку. Диаметр стержня 22 мм требует точного подбора крепёжных элементов - используйте только комплектующие с допуском +-0,5 мм. Монтаж выполняется на вертикальные опоры с использованием болтов и контргаек. Убедитесь, что поверхность штыря чистая и не имеет заусенцев - повреждения могут вызвать трещины в фарфоре при затяжке.

Безопасность и стандарты

Изолятор ШФ-20г изготовлен в соответствии с требованиями ГОСТ 19450-2015 для фарфоровых изоляторов. Обеспечивает электрическую прочность при рабочем напряжении 20 кВ и запас по пробивному напряжению выше нормированного. Фарфоровая конструкция не горит, не выделяет токсичных веществ даже при перегреве.

Преимущества

• Устойчивость к экстремальным температурам - сохраняет целостность при морозах до -60 C;
• Долговечность - фарфор не стареет под UV-излучением, не теряет изоляционных свойств;
• Механическая прочность - выдерживает нагрузки от проводов, льда и ветра;
• Простота замены - стандартный форм-фактор позволяет менять на месте без доработки опоры.

Ограничения применения

• Не применяется в сетях свыше 20 кВ - риск электрического пробоя;
• Не рекомендован для установки в зонах с частыми ударными нагрузками (например, рядом с автодорогами с большими грузовиками);
• Фарфор хрупок - при падении или ударе возможна микротрещина, которая снижает долговечность;
• Не подходит для помещений с повышенной влажностью и агрессивными газами - хотя IP-класс не указан, фарфор не герметичен.

Примеры использования

• Воздушные линии 10–20 кВ в сельских районах Сибири и Урала;
• Распределительные пункты на железнодорожных станциях;
• Подвеска проводов на столбах трансформаторных подстанций;
• Временные линии питания на строительных объектах в холодном климате.

Практические советы

• Перед установкой осмотрите изолятор - наличие трещин, сколов или пятен масла недопустимо;
• Затягивайте крепление равномерно, без резких движений - фарфор боится точечных нагрузок;
• При монтаже на деревянные опоры используйте прокладки между фарфором и древесиной - предотвращает растрескивание;
• Проверяйте соответствие диаметра стержня 22 мм перед закупкой - другие модели (например, ШФ-10) имеют меньший размер;
• Храните в сухом месте, избегайте контакта с острыми предметами - даже один удар может скрыто повредить корпус.
