Зажим плашечный ПА-2-2 70-120 мм² 9.6-11.4 мм ВК 21100491

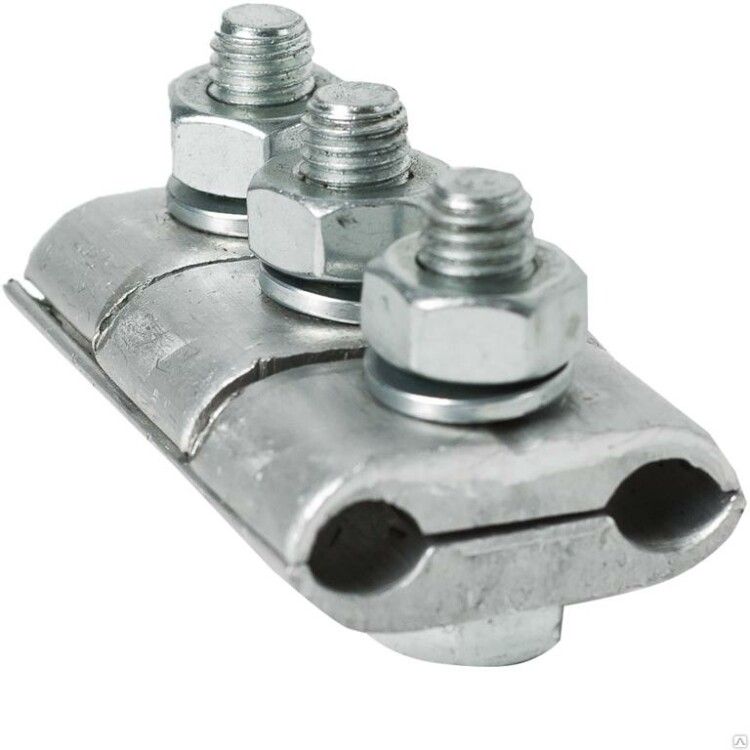

Зажим плашечный ПА-2-2 (9.6×11.4 мм) ВК - надёжное соединительное устройство из алюминия для фиксации проводов в линиях электропередачи. Артикул 21100491 обеспечивает прочную механическую связь между алюминиевыми и сталеалюминиевыми проводниками, особенно в условиях экстремальных температур и повышенной влажности.

Назначение и область применения

Зажим плашечный ПА-2-2 (9.6×11.4 мм) ВК используется для:

• соединения проводов в шлейфах анкерных опор воздушных линий электропередачи;
• выполнения ответвлений (отпайки) от основного провода;
• заземления молниезащитных тросов на ВЛ напряжением 0,4–110 кВ.

Подходит для установки на опорах ЛЭП, где требуется высокая механическая прочность и долговечность соединения.

Технические характеристики

• Тип изделия: плашечный зажим
• Диапазон сечений проводов: 70–120 мм2
• Диаметр проводника: 9,6 – 11,4 мм
• Материал корпуса: алюминий
• Количество жил: одножильный (для одного провода)
• Рабочий температурный диапазон: от −60 C до +50 C
• Устойчивость к УФ-излучению: да - не теряет прочность под воздействием солнца
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Зажим ПА-2-2 (9.6×11.4 мм) ВК совместим с алюминиевыми и сталеалюминиевыми проводами соответствующего диаметра. Для монтажа необходим гаечный ключ на 17. Монтаж выполняется путём затяжки болтов до плотного контакта - перегрузка не допускается. После окончательной затяжки проверьте отсутствие люфта и равномерное прилегание плоскостей.

Демонтаж возможен, однако второй монтаж этого зажима запрещён - после первого раскрепления он теряет герметичность и механическую целостность.

Безопасность и стандарты

Изделие соответствует требованиям к применению в энергообъектах, рассчитано на работу в соответствии с нормами ГОСТ для оборудования ВЛ. Отсутствие открытых медных элементов снижает риск электрохимической коррозии при контакте с алюминиевыми проводами.

Преимущества

• Высокая corrosion resistance благодаря материалу - алюминий не требует антикоррозийного покрытия в среде с высокой влажностью;
• Устойчивость к ультрафиолету позволяет использовать зажим вне помещений без защиты;
• Широкий температурный диапазон делает его пригодным для эксплуатации в регионах с суровым климатом;
• Простая конструкция минимизирует вероятность отказа при правильном монтаже.

Ограничения применения

• Не для многожильных проводов - предназначается исключительно для одиночного проводника;
• Запрещено использование повторно после демонтажа - даже при внешней целостности внутренние поверхности повреждаются;
• Не рекомендован для соединения меди с алюминием - не имеет специального барьера против гальванопары;
• Не заменяет изоляционные устройства - работает только как механический зажим, не защищает от доступа человека к токоведущим частям.

Примеры использования

• Соединение провода АС-120 с ответвлением к трансформаторной будке на ВЛ 10 кВ;
• Закрепление молниезащитного троса на анкерной опоре ЛЭП 35 кВ;
• Фиксация провода в точках перехода через препятствия (реки, дороги) там, где нужна постоянная нагрузка на зажим.

Практические советы

• Перед установкой проверьте соответствие диаметра провода 9,6–11,4 мм - меньший или больший диаметр вызывает проскальзывание или деформацию зажима;
• Обязательно используйте гаечный ключ на 17; другие инструменты могут повредить грани болта;
• После монтажа проведите контрольную проверку усилия затяжки - слабая затяжка опаснее перетяга;
• При работе в холодную погоду (ниже −30 C) нагрейте зажим перед установкой - металл становится хрупче;
• Не забудьте про обязательную маркировку места соединения - это важно для обслуживания ЛЭП.
