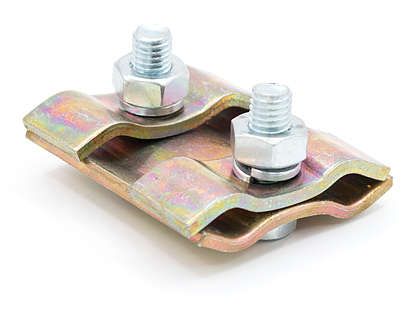

Зажим плашечный ПС-2-1 (d9.1-12 мм) ВК 21100471

Зажим плашечный ПС-2-1 (диаметр 9.1–12 мм) ВК предназначен для надёжного механического соединения стальных проводов и тросов на воздушных линиях электропередачи. Этот зажим используется при монтаже молниезащитных систем, анкерных участках и отпайках, обеспечивая долговременную фиксацию даже в экстремальных условиях. Бренд ВК и артикул 21100471 указывают на соответствие серийному исполнению, применяемому в энергетической инфраструктуре.

Назначение и область применения

Зажим плашечный ПС-2-1 (диаметр 9.1–12 мм) ВК применяется исключительно для соединения стальных проводов и стальных тросов. Он не предназначен для алюминиевых или сталеалюминиевых проводов. Основные области использования:

• соединение молниезащитных тросов на ВЛ 0,4–110 кВ;
• крепление и ответвление проводов на анкерных опорах;
• устройство заземляющих контуров на опорах ЛЭП;
• монтаж в районах с высокими механическими нагрузками и агрессивной средой.

Технические характеристики

• Диаметр проводника: 9,1–12 мм - соответствует стальным тросам и проводам классических диаметров для молниезащиты;
• Диапазон сечений: 70–120 мм2 - указано для ориентира; фактическая совместимость зависит от материала (сталь) и конструкции зажима;
• Материал: сталь оцинкованная - защищает от коррозии, повышает срок службы в открытых условиях;
• Рабочий температурный диапазон: от –60 C до +50 C - выдерживает суровые зимы и летнюю жару;
• Устойчивость к УФ: да - материал не теряет прочностных свойств под воздействием солнечного света;
• Гарантийный срок: 60 месяцев - подтверждает долговечность при соблюдении условий эксплуатации;
• Количество жил: 1 - зажим рассчитан на одиночный проводник, не предназначен для многожильных сборок.

Совместимость и монтаж

Зажим ПС-2-1 (диаметр 9.1–12 мм) ВК совместим только с цельными стальными проводами и тросами, имеющими внешний диаметр в пределах 9,1–12 мм. Для правильного монтажа необходимо:

• зачистить поверхность провода от оксидов и грязи;
• убедиться, что диаметр провода попадает в заданный интервал - меньший или больший диаметр снижают контактную плотность;
• закручивать болты равномерно, без перегрузки - избыточный момент может деформировать пластину;
• не использовать с медью, алюминием или композитными проводами - возможна потеря контакта и авария.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам для молниезащиты и крепления на ВЛ согласно ГОСТ Р 58621 и нормативным документам РАО ЭС России. Материал оцинкованной стали обеспечивает электроизоляцию между элементами конструкции, снижая риск возникновения гальванопар. Наличие защиты от УФ позволяет применять зажим вне помещений без дополнительного покрытия.

Преимущества

• высокая механическая прочность благодаря стальной основе - выдерживает значительные растягивающие усилия;
• длительный срок службы - цинковое покрытие замедляет коррозию, особенно важное преимущество в прибрежных и промышленных зонах;
• работоспособность при экстремально низких температурах - сохраняет форму и функциональность при –60 C;
• отсутствие необходимости в периодическом обслуживании - после установки требует лишь проверки целостности через 3–5 лет.

Ограничения применения

• не для алюминиевых, сталеалюминиевых или медных проводов - вызывает повышенное сопротивление и нагрев;
• не рекомендован для частых перемещений или вибрационных режимов - зажим не имеет демпферных элементов;
• требуется точное соблюдение диаметра провода +-0,5 мм - отклонение более чем на 1 мм снижает надёжность зажима;
• не следует использовать в качестве основного крепления на опорах с динамическими нагрузками выше 15 кН - требуется расчёт по проекту.

Примеры использования

• соединение молниезащитного троса с заземляющим проводом на железобетонной опоре ВЛ 35 кВ;
• ответвление от главного стального троса к заземляющему контуру на деревянной опоре;
• фиксация троса на анкерном кронштейне в горной местности с перепадами температур;
• замена старого зажима на линии 110 кВ при плановой модернизации системы молниезащиты.

Практические советы

• Перед установкой проверьте внутренние поверхности зажима - они должны быть чистыми, без забитой пыли или следов смазки;
• Не используйте инструменты с острыми кромками при затяжке - можно повредить цинковый слой;
• При работе в холодную погоду прогрейте зажим перед монтажом - металл становится хрупче ниже –40 C;
• Обязательно запишите номер партии и место установки - это важно для будущего технического осмотра;
• При наличии нескольких зажимов на одной линии - располагайте их так, чтобы нагрузка распределялась равномерно, без сосредоточенных напряжений.
