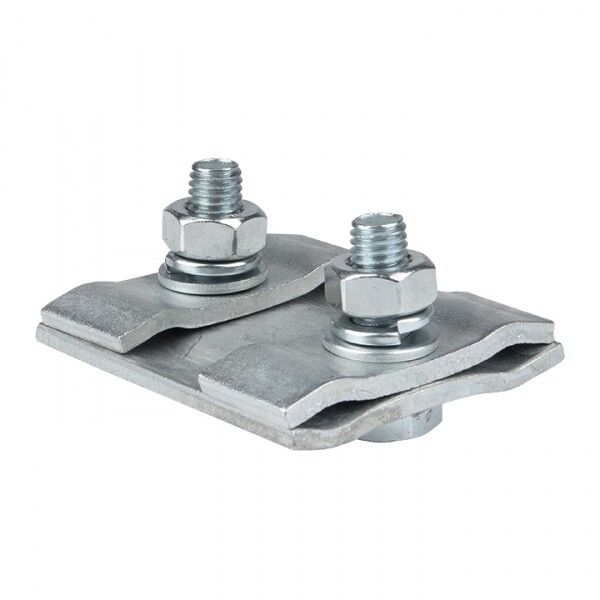

Зажим соединительный плашечный 2 болта М8 (D провода 9,1...12,0 мм) ПС-2-1 PROxima | ps-2-1 EKF

Зажим соединительный плашечный 2 болта М8 (диаметр провода 9,1…12,0 мм) ПС-2-1, ГСИ, ГСИ(н) от EKF серии PROxima используется для надёжного электрического соединения алюминиевых проводов, спусков заземления и тросов молниезащиты. Конструкция обеспечивает прочный контакт за счёт двух болтов и открытых каналов для удобного ввода проводов.

Назначение и область применения

Зажим ПС-2-1 применяется для создания постоянных соединений между алюминиевыми проводниками в системах заземления, молниезащиты и других силовых цепях. Подходит для прокладки на опорах ЛЭП, в распределительных устройствах, на промышленных объектах и в условиях открытой установки. Используется там, где требуется механическая прочность и устойчивость к внешним воздействиям.

Технические характеристики

• Номинальное сечение основного провода: 9,1–12 мм2
• Номинальное сечение ответвления: 9,1–12 мм2
• Общее допустимое сечение: 65–113 кв.мм (для совмещённого прохода)
• Тип подключения: винтовое, с двумя болтами M8
• Материал корпуса: сталь
• Материал проводников: алюминий (магистраль и ответвление)
• Температурный диапазон: от –60 C до +50 C
• Защитное покрытие: отсутствует (не окрашен, не гальванизирован)
• Гарантийный срок: 84 месяца
• Тип канала: открытый с обеих сторон

Совместимость и монтаж

Зажим ПС-2-1 совместим с алюминиевыми проводами круглого сечения диаметром 3,4–3,9 мм (соответствуют сечению 9,1–12 мм2). Для монтажа:

• Очистите поверхность проводов от оксидной плёнки;
• Вставьте провода в открытые каналы с обеих сторон;
• Затяните оба болта M8 равномерно - перекос приведёт к плохому контакту;
• Не используйте инструмент с большим моментом - можно повредить резьбу или деформировать пластину.

Рекомендуется использовать ключ на 13 мм. Убедитесь, что провода плотно прилегают к контактной поверхности - зазор снижает надёжность соединения.

Безопасность и стандарты

Зажим соответствует требованиям ГОСТ Р 50571 и ГСИ (Государственный стандарт испытаний). Применяется в соответствии с ПУЭ для соединений в системах TN-S, TT, IT. Отсутствие защитного покрытия требует контроля условий эксплуатации - в агрессивных средах рекомендуется применение дополнительной защиты (например, термоусадочных трубок или герметиков).

Преимущества

• Два болта обеспечивают равномерное прижимное усилие и снижают риск ослабления контакта при вибрации;
• Открытые каналы позволяют легко вводить и фиксировать провода без предварительной подготовки концов;
• Высокая механическая прочность стали делает зажим устойчивым к нагрузкам и деформациям;
• Широкий температурный диапазон позволяет использовать его в суровых климатических условиях - от Арктики до южных регионов;
• Длительная гарантия (7 лет) подтверждает долговечность конструкции.

Ограничения применения

• Не предназначена для медных проводов - материал контактов рассчитан исключительно на алюминий;
• Отсутствие защитного покрытия делает изделие восприимчивым к коррозии во влажных, солёных или химически активных средах - требует дополнительной защиты;
• Не подходит для частых демонтажей - многократное затягивание болтов снижает надёжность контакта;
• Не следует использовать в местах с возможностью попадания жидкости внутрь канала - открытое устройство не имеет IP-защиты.

Примеры использования

• Соединение алюминиевого спуска молниезащиты с контуром заземления на крыше здания;
• Подключение токоотвода к вертикальному заземлителю на подстанции;
• Соединение жил в распределительном шкафу на холодильной установке в северных регионах;
• Фиксация проводов в системе заземления промышленного оборудования с высокими вибрационными нагрузками.

Практические советы

• Перед монтажом зачищайте провода металлической щёткой - оксидная плёнка на алюминии сильно увеличивает переходное сопротивление;
• При использовании в открытом воздухе нанесите на место контакта антиоксидантную пасту (например, на основе цинка);
• Проверяйте затяжку болтов через год после установки - особенно в районах с большими перепадами температур;
• Не заменяйте болты M8 на более длинные - они могут задеть внутренние элементы и нарушить целостность конструкции;
• Зажим ПС-2-1 от EKF серии PROxima - это решение для стационарных соединений, а не для временных или мобильных систем.
