Плашечный зажим CD 150 (16-150/16-150 мм2) | 11100561 NILED НИЛЕД

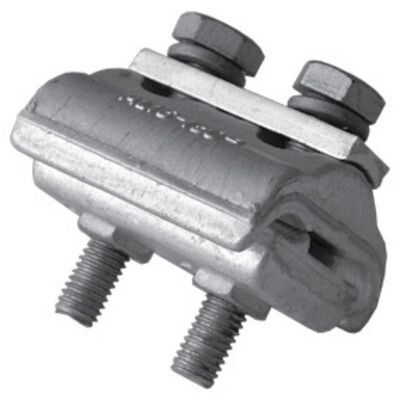

Зажим плашечный CD 150 (16-150/16-150 мм2) от бренда НИЛЕД - надёжное стационарное соединение для неизолированных алюминиевых и стальных проводов в линиях электропередачи. Артикул 11100561 обеспечивает прочное винтовое соединение без необходимости специального покрытия.

Назначение и область применения

Зажим плашечный CD 150 используется для механического и электрического соединения неизолированных проводов в воздушных линиях электропередачи. Подходит для фиксации алюминиевых и стальных проводов сечением от 16 до 150 мм2. Применяется на опорах, анкерных участках и точках ответвлений. Устройство рассчитано на длительную работу в условиях открытого воздуха.

Технические характеристики

• Тип изделия: плашечный зажим
• Диапазон сечений провода: 16–150 мм2
• Количество жил: одна (для одиночного провода)
• Способ монтажа: стационарный
• Тип соединения: винтовое / болтовое
• Материал корпуса: алюминиевый сплав
• Защитное покрытие: отсутствует (не требует антикоррозийной обработки благодаря составу сплава)
• Рабочая температура: от –60 C до +50 C
• Устойчивость к УФ-излучению: да
• Гарантийный срок: 60 месяцев
• Размер болта: головка 14 мм
• Количество болтов: два

Совместимость и монтаж

Зажим CD 150 совместим с неизолированными проводами из алюминия и стали. Для установки требуется зачистить конец провода, поместить его между пластинами зажима и затянуть оба болта равномерно моментом, достаточным для плотного контакта, но без перегрузки резьбы. Монтаж выполняется с использованием гаечного ключа на 14 мм. Зажим не требует предварительной подготовки поверхности провода - оксидная плёнка не влияет на качество соединения благодаря давлению контактных поверхностей.

Безопасность и стандарты

Зажим соответствует требованиям к долговременной работе в условиях высокой нагрузки и экстремальных температур. Отсутствие покрытия не снижает безопасность - материал сплава сам по себе устойчив к коррозии. Гарантия 5 лет подтверждает соответствие нормам надёжности для энергообъектов.

Преимущества

• Высокая механическая прочность за счёт литого алюминиевого сплава
• Устойчивость к перепадам температур - работает даже в суровых климатических зонах
• Не требует антикоррозийного покрытия - экономия на обслуживании
• Два болта обеспечивают равномерное распределение усилия и минимизируют риск деформации
• Устойчивость к ультрафиолету позволяет использовать в открытых линиях без защиты

Ограничения применения

• Не предназначена для соединения изолированных проводов - требует зачищенных концов
• Не рекомендуется для медных проводов - возможна электрохимическая коррозия при контакте с алюминием
• Не подходит для мобильных или вибрационных систем - только стационарная установка
• Отсутствие покрытия делает изделие чувствительным к химически активным средам (например, поблизости от промышленных выбросов)

Примеры использования

• Соединение алюминиевых проводов на опорах ВЛ-10 кВ
• Анкерные зажимы на пролётах ЛЭП в регионах с зимними температурами ниже –40 C
• Ответвления от основного провода к трансформаторным пунктам
• Фиксация стальных тросов в качестве поддерживающих элементов

Практические советы

• Перед монтажом проверьте, что сечение провода попадает в диапазон 16–150 мм2 - меньшие или большие значения недопустимы
• Затягивайте оба болта по очереди, чередуя их, чтобы избежать перекоса
• Проверяйте герметичность соединения через год после установки - особенно в районах с повышенной влажностью
• Не используйте смазки или антиоксидантные пасты - они не нужны и могут нарушить контакт
• При замене старого зажима - всегда сравнивайте внешний вид и размеры с оригиналом CD 150 (артикул 11100561)
