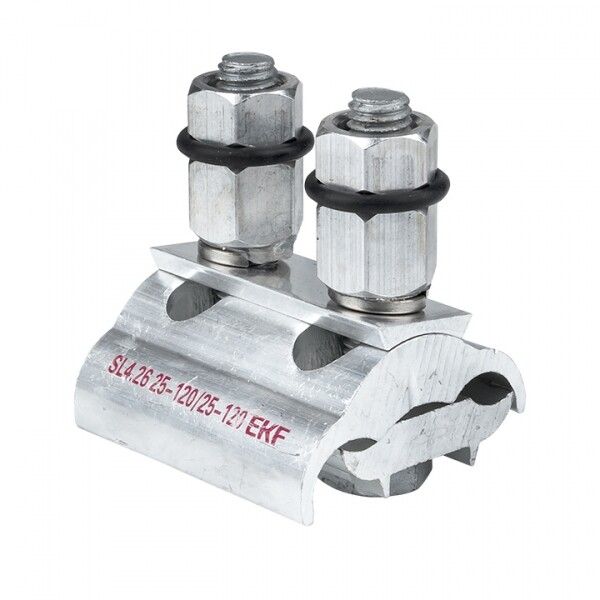

Зажим ответвительный плашечный SL4.26 25-120/25-120 EKF PROxima | sl-4.26

Зажим ответвительный плашечный SL4.26 от EKF используется для безопасного и надёжного ответвления тока от основного алюминиевого провода без нарушения целостности изоляции. Артикул SL-4.26 применяют в воздушных линиях электропередачи, где требуется быстрый и долговечный контакт без демонтажа магистрали.

Назначение и область применения

Зажим ответвительный плашечный SL4.26 создан для выполнения ответвлений от основного алюминиевого провода в воздушных ЛЭП напряжением до 1 кВ. Подходит для подключения потребителей, освещения, оборудования на опорах. Применяется там, где нельзя перерезать или зачищать основную жилу - например, при реконструкциях или модернизациях сетей.

Технические характеристики

• Номинальное сечение: 16–120 мм2 - позволяет работать с широким спектром проводов;
• Номинальное сечение главного провода: 25–120 мм2 - требует минимального сечения 25 мм2 для обеспечения прочности контакта;
• Номинальное сечение ответвления: 25–120 мм2 - аналогично, ответвление также должно иметь минимум 25 мм2;
• Материал всех элементов: алюминий - совместим с алюминиевыми проводами, исключает гальваническую коррозию;
• Тип канала: открытый с двух сторон - удобство установки на уже смонтированных линиях;
• Тип подключения: винтовое соединение с прокалыванием изоляции - не требует предварительной зачистки провода;
• Рабочая температура: от –60 C до +50 C - работает в суровых климатических условиях;
• Защитное покрытие: отсутствует - изделие рассчитано на внешнюю эксплуатацию без дополнительной защиты;
• Гарантийный срок: 84 месяца - подтверждает долговечность конструкции.

Совместимость и монтаж

SL4.26 совместим только с алюминиевыми проводами. Для работы нужны провода сечением не менее 25 мм2 как на основном участке, так и на ответвлении. Установка выполняется следующим образом:

• Устанавливается на магистральный провод между двумя точками крепления;
• Оба болта затягиваются равномерно до момента срыва головки - это сигнал достижения нужного усилия;
• Не допускается использование инструментов сверх усилия после срыва - риск повреждения внутреннего контакта;
• Изделие фиксируется механически, поэтому важно соблюдать шаг крепления на опоре - не более 1 метра от места установки.

Безопасность и стандарты

Зажим SL4.26 соответствует требованиям к устройствам для воздушных линий электропередачи. Отсутствие покрытия не снижает безопасность - материал устойчив к коррозии благодаря составу алюминиевого сплава. Конструкция исключает возможность случайного замыкания благодаря изолированному прокалыванию. Гарантия 84 месяцев указывает на соответствие нормам длительной эксплуатации.

Преимущества

• Не требует зачистки изоляции - экономит время при монтаже;
• Автоматический контроль усилия через срыв болта - гарантирует одинаковое качество контакта вне зависимости от оператора;
• Два болта обеспечивают равномерное распределение нагрузки и повышенную надёжность;
• Выдерживает экстремальные температуры - подходит для Сибири и Дальнего Востока;
• Стойкий к УФ-излучению - не теряет механические свойства под прямыми лучами солнца.

Ограничения применения

• Не медным проводам - возможна электрохимическая коррозия;
• Не предназначена для силовых цепей выше 1 кВ - применение на высоковольтных линиях запрещено;
• Минимальное сечение 25 мм2 - невозможно использовать с малыми проводами (например, 16 мм2) даже как ответвление;
• Открытые каналы - не подходят для мест с постоянным попаданием воды в виде потоков (не IP67);
• Не рекомендован для частых вибраций - например, рядом с крупными двигателями или компрессорами без дополнительной амортизации.

Примеры использования

• Подключение светильников к воздушной линии на улице;
• Отвод питания к домашнему хозяйству от столба ЛЭП;
• Добавление нового контура на существующую трассу без её отключения;
• Монтаж систем автоматического учёта энергии на опорах.

Практические советы

• Перед установкой проверьте сечение обоих проводов - главное и ответвленное должны быть ≥25 мм2;
• Затягивайте оба болта одновременно и равномерно - чтобы избежать деформации корпуса;
• После срыва болта не используйте ключ для дальнейшей затяжки - это выведет изделие из строя;
• На участках с высокой влажностью или близостью к морю дополнительно контролируйте состояние контакта каждые 2 года;
• SL4.26 можно комбинировать с другими изделиями серии PROxima - все элементы имеют согласованные параметры и материалы.
