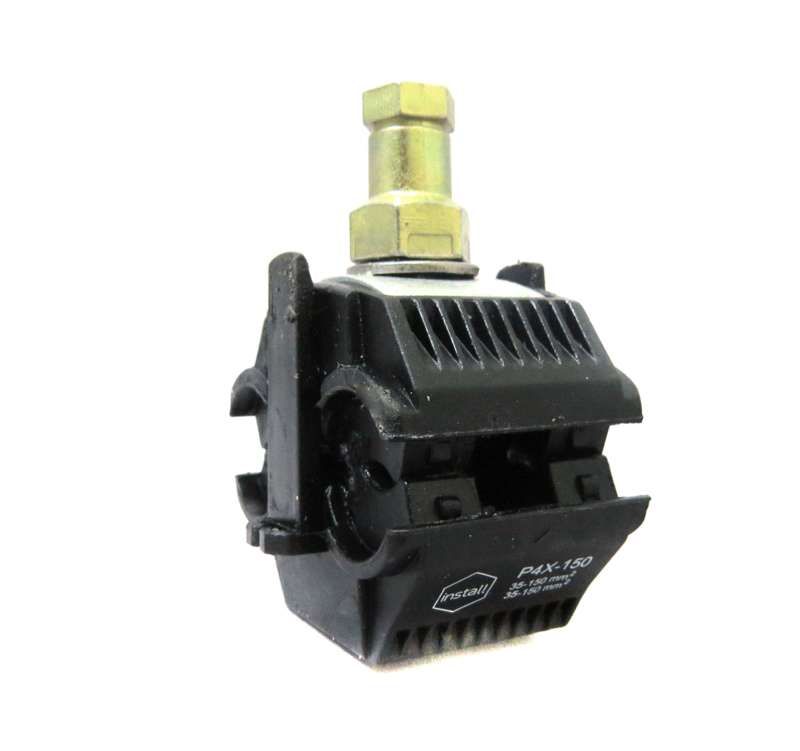

Зажим прокалывающий ответвительны P4X-150(35-150 35-150) - 14042 ИНСТАЛЛ 111308

Зажим прокалывающий ответвительный P4X-150 от Инсталл - надёжное решение для быстрого и герметичного ответвления от магистральных СИП-проводов без нарушения изоляции. Применяется в распределительных сетях до 1000 В, особенно там, где важна скорость монтажа и долговечность соединения.

Назначение и область применения

Зажим P4X-150 используется для создания ответвлений от основной линии самонесущего изолированного провода (СИП) без демонтажа изоляции. Подходит для присоединения фазных и нулевых проводников к абонентским линиям, трансформаторным подстанциям, освещению, домовым вводам. Обеспечивает постоянный электрический контакт даже при длительной нагрузке. Найдёт применение в городской и сельской энергораспределительной сети, на ЛЭП напряжением до 1000 В.

Технические характеристики

• Сечение магистрального проводника: 25–150 кв.мм
• Сечение ответвительного проводника: 25–150 кв.мм
• Номинальное проходное сечение: 150 кв.мм
• Номинальное сечение ответвления: 150 кв.мм
• Напряжение: до 1000 В переменного тока
• Количество жил: две - одна для магистрали, одна для ответвления
• Материал контактов: алюминий
• Корпус: армированная стекловолокном пластмасса
• Тип соединения: болтовое, с прокалыванием изоляции
• Условия эксплуатации: устойчив к УФ-излучению, перепадам температур (-50C…+50C), влаге и механическим воздействиям

Совместимость и монтаж

Зажим P4X-150 совместим с алюминиевыми СИП-проведами типов СИП-1, СИП-2, СИП-4, а также с аналогичными абонентскими проводниками того же сечения. Монтаж выполняется вручную без специального оборудования:

• Поместите магистральный провод в центральное гнездо зажима;
• Подведите ответвительный провод к боковой клемме;
• Затяните болт до характерного щелчка - это сигнал о пробивании изоляции и установлении надёжного контакта;
• Не требуется зачистка жил - изоляция прокалывается автоматически.

Герметичная конструкция исключает попадание влаги внутрь, что снижает риск окисления контактов. Для удобства работы предусмотрена возможность одновременного подключения двух проводов - один через корпус, второй через боковые клеммы.

Безопасность и стандарты

Зажим P4X-150 соответствует требованиям СТО 34.01-2.2-004 ПАО “Россети” и имеет официальный сертификат соответствия. Обозначение по нормативу: ОЗМ (ОЗ2М). Конструкция обеспечивает безопасную работу при высокой влажности, перегреве и внешних повреждениях благодаря изолирующему корпусу и отделённому от металлических частей болту. Герметизация предотвращает образование коррозии и замыканий между проводами.

Преимущества

• Не требует снятия изоляции с магистрального провода - минимизирует время работ и риск травматизма
• Высокая степень защиты IP67 - выдерживает пыль, дождь, временное погружение
• Стабильный контакт при колебаниях температуры и вибрации
• Устойчив к старению под действием солнца - срок службы более 25 лет
• Совместим с большинством существующих СИП-проводов в России

Ограничения применения

• Не применяется для медных проводов - материал контактов рассчитан только на алюминий
• Не рекомендован для многожильных проводов с большим числом тонких элементов - возможен некачественный прокол
• Не следует использовать в местах с постоянным механическим натяжением - нужна фиксация проводов дополнительно
• Не предназначается для подключения к силовым кабелям с бумажной или резиновой изоляцией - только к СИП

Примеры использования

• Присоединение дома к воздушной линии СИП-4 70 кв.мм
• Ответвление питания на уличный фонарь от магистрали СИП-2 95 кв.мм
• Подключение нулевой шины к распределительному щиту на опоре
• Добавление нового потребителя в уже смонтированную линию без остановки

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - максимальное 150 кв.мм, минимальное 25 кв.мм. Превышение вызывает перегрев, недостаточное - плохой контакт.
• Используйте только усилие рук - затягивать ключом нельзя. Перетянутый болт деформирует контактную пластину.
• На участках с сильным ветром закрепите провода хомутами на расстоянии 15–20 см от зажима - это снизит нагрузку на контакт.
• Проверяйте наличие щелчка после затяжки - он указывает на успешное прокалывание изоляции. Без него контакт будет нестабильным.
• Zажим P4X-150 от Инсталл можно комбинировать с другими изделиями серии - все комплектующие стандартизированы по СТО Россети.
