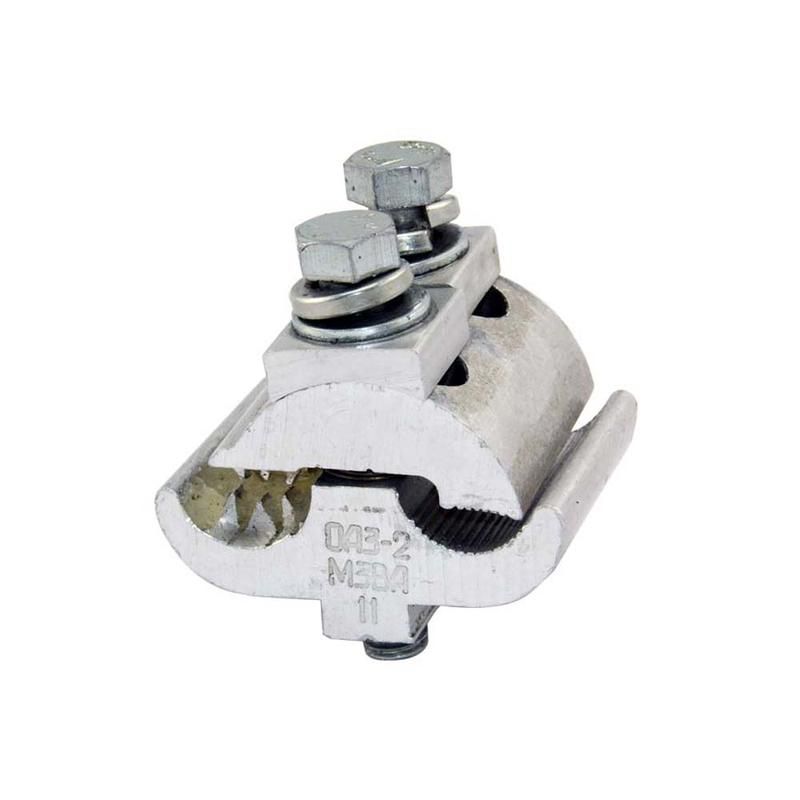

Зажим ответвительный прокалывающий ОАЗ-2 (35-150/35-150) МЗВА 00000000095

Зажим ответвительный прокалывающий ОАЗ-2 (35-150/35-150) монтажный от бренда МЗВА предназначен для безопасного и быстрого соединения ответвлений от основной силовой линии СИП-4 или СИП-2 без нарушения изоляции провода. Этот зажим используется при реконструкциях и модернизациях воздушных линий электропередачи.

Назначение и область применения

Зажим ответвительный прокалывающий ОАЗ-2 (35-150/35-150) монтажный позволяет выполнять ответвление тока от главного кабеля СИП-4 или СИП-2 без демонтажа изоляции. Применяется в воздушных ЛЭП напряжением до 1 кВ, где требуется подключение потребителей - жилых домов, объектов сельского хозяйства, уличного освещения, временных установок. Подходит для работ на опорах, вдоль фасадов зданий и в других местах, доступных для обслуживания.

Технические характеристики

• Рассчитан на сечение основного провода: 35–150 мм2
• Рассчитан на сечение ответвительного провода: 35–150 мм2
• Поддерживает типы систем: СИП-4, СИП-2
• Материал контактов: алюминиевый сплав с острыми зубцами для пробоя изоляции
• Корпус: прочный полиэтилен высокой плотности, устойчивый к УФ-излучению и перепадам температур
• Не требует зачистки жил перед монтажом

Совместимость и монтаж

Зажим ОАЗ-2 совместим только с самонесущими изолированными проводами типа СИП-4 и СИП-2. Для монтажа необходимо:

• Установить зажим на основную линию между двумя опорами, предварительно выбрав место без нагрузочных соединений
• Зафиксировать корпус зажима на проводе с помощью специального ключа - он автоматически проткнёт изоляцию и обеспечит надёжный контакт
• Подключить ответвительный провод нужного сечения через входной канал сверху
• Проверить герметичность после окончания работы - корпус полностью запечатывает точку соединения

Не допускается использование на медных или голых проводах, а также на СИП-1 и СИП-3 - они имеют другую конструкцию изоляции.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 58601-2019 для прокалывающих зажимов. Обеспечивает электроизоляцию даже после пробоя - внутренние элементы экранированы, исключается риск поражения током при случайном прикосновении. Корпус не горюч и выдерживает рабочую температуру от –60C до +50C.

Преимущества

• Не требует отключения питания - можно монтировать под напряжением (при соблюдении правил безопасности)
• Высокая скорость установки - операция занимает менее 5 минут
• Герметичная конструкция снижает риск коррозии и попадания влаги
• Стандартный шаг крепления - легко интегрируется в существующие системы крепления СИП
• Одинаковый диапазон сечений для основного и ответвительного провода - удобство при проектировании

Ограничения применения

• Нельзя использовать на многожильных проводах с гибкой конструкцией - возможна деформация контакта
• Не предназначены для частых отсоединений - одноразовое применение; повторный монтаж недопустим
• Не подходят для участков с постоянными механическими нагрузками (например, вибрациями от оборудования)
• Запрещено применять на проводах с поврежденной изоляцией или следами старения

Примеры использования

• Подключение дома к распределительному столбу по СИП-4
• Добавление нового светильника на улице от уже смонтированной линии СИП-2
• Обустройство временной сети на стройплощадке с использованием имеющегося СИП-проводника
• Реконструкция деревянной линии электропередачи без полного её демонтажа

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком маленькое сечение может не обеспечить достаточного давления зубцов, а слишком большое - вызвать трещины в изоляции
• Выбирайте точки монтажа там, где провод находится в свободном состоянии - без натяжения или изгиба
• Используйте только оригинальный ключ от МЗВА - сторонний инструмент может повредить механизм
• После установки обязательно проведите термографический контроль - нагрев в месте соединения указывает на плохой контакт
• Храните зажимы в сухом помещении - хотя корпус герметичен, длительное воздействие влаги может повлиять на пластиковые компоненты
