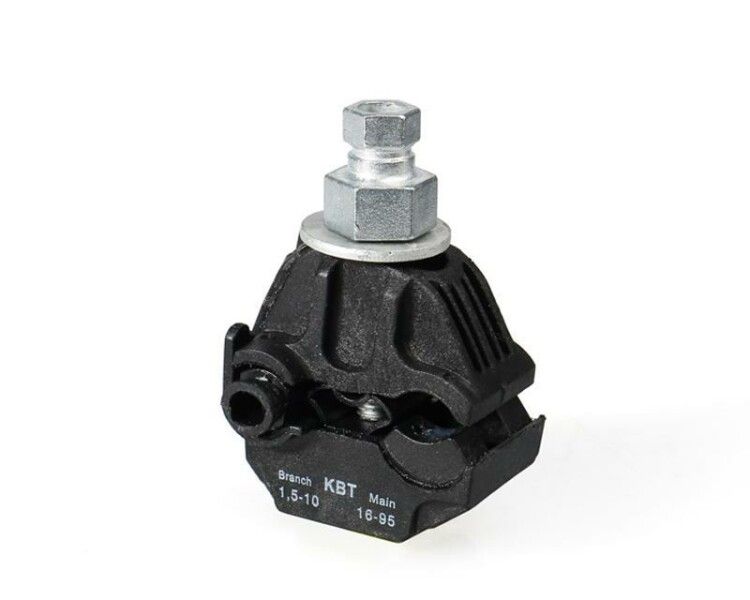

Зажим прокалывающий

Устройства для быстрого ответвления от изолированных проводов (например, СИП) без зачистки жил. Применяются в сетях до 1 кВ, особенно на воздушных линиях электропередач.

Как выбрать

Основные параметры, определяющие совместимость и надёжность:

• Сечение магистрального и ответвительного проводника: должен перекрывать реальные сечения вашей сети. Несоответствие приводит к плохому контакту или повреждению жилы.
• Тип соединяемых проводов: большинство зажимов рассчитаны на СИП, но некоторые модели допускают подключение к неизолированному (голому) проводу.
• Материал жил: совместимость с алюминием, медью или обоими металлами. Контактные пары «алюминий-медь» требуют дополнительной защиты от электрохимической коррозии.
• Изоляция корпуса: наличие изолированного корпуса обязательно при работе под напряжением - защищает от пробоя и случайного прикосновения.
• Тип канала зажима: открытые каналы удобнее при ограниченном доступе, но могут быть менее герметичны. Закрытые обеспечивают лучшую защиту, но требуют протягивания провода через зажим.

Выбор по характеристикам

По диапазону сечений ответвления

Наиболее важный критерий - соответствие сечению вашего ответвительного провода. Например, для подключения домашней проводки (1,5-10 мм кв.) подойдут зажимы с нижним порогом 1,5 мм кв.. Если нужно подключить мощную нагрузку (до 35 мм кв.), требуется модель с широким верхним диапазоном. Некоторые зажимы имеют одинаковое сечение магистрали и ответвления (симметричные), другие - разное (асимметричные).

Товары: [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25] [26] [27] [28] [29] [30] [31] [32] [33] [34] [35] [36] [37] [38] [39] [40]

По типу магистральной линии

Подавляющее число моделей рассчитано на подключение к изолированным проводам СИП. Однако существуют специализированные зажимы, предназначенные для подключения **изолированного** ответвления к **неизолированному (голому)** магистральному проводу. Такие модели (например, [23] [39]) имеют комбинированный принцип действия: прокалывание изоляции с одной стороны и прижимную пластину - с другой. Это решает проблему перехода с старых ЛЭП на современную внутреннюю проводку.

Товары: [23] [39]

По конструкции корпуса

Большинство современных зажимов используют полимерный (обычно стеклоармированный полиамид) корпус, который одновременно является изолятором. Отдельная группа - зажимы с резиновым корпусом (например, [33]). Они предлагают хорошую эластичность и адаптацию формы, но потенциально менее долговечны при длительном УФ-воздействии по сравнению с армированными пластиками. Также встречаются модели с металлическим основанием и съёмным изолирующим кожухом.

Товары: [33]

Выбор по бюджету

Бюджетные решения

В этой категории представлены миниатюрные зажимы для малых сечений (например, [1] [2]). Они подходят для организации ответвлений в рамках одного объекта, например, для подключения точечного светильника или концевой секции линии. Что теряете: они рассчитаны на меньшие токи (до 10 А) и узкий диапазон сечений. Не подходят для подключения целых домов или участков с большой нагрузкой. Выбор оправдан там, где нужна простая и недорогая точка подключения внутри уже организованной сети.

Товары: [1] [2]

Средний сегмент

Здесь сосредоточены наиболее распространённые модели (например, [3] [4] [7] [5]). Они охватывают типичные диапазоны сечений (магистраль 16-95 мм кв., ответвление 1,5-35 мм кв.), имеют полноценный изолированный корпус, рассчитаны на номинальное напряжение до 1 кВ и токи до 100+ А. Получаете: надёжное, стандартизированное решение для массового применения на ВЛИ, возможность монтажа под напряжением, устойчивость к погодным условиям. Подходят для подключения частных домов, столбового освещения, распределительных щитов.

Товары: [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25] [26] [27] [28] [29] [34] [40]

Высокий ценовой сегмент

Модели этого уровня (например, [30] [31] [32] [35] [37]) ориентированы на крупные сечения (до 150 мм кв.) и часто выполняют роль силовых соединителей. Получаете: способность работать с высокими токами, увеличенная механическая прочность, использование качественных материалов (оловянное лужение, антикоррозионные добавки), строгая соответствие нормативам (СТО Россетей). Необходимы при масштабных строительных проектах, ремонте магистральных линий, когда отказ соединения недопустим. Цена выше из-за больших размеров, расхода материала и более сложной технологии производства.

Товары: [30] [31] [32] [33] [35] [36] [37] [38] [39]

Выводы

Если задача - подключить одну лампу или небольшой объект с проводом до 2,5 мм кв., достаточно бюджетного зажима [1] или [2]. Для подключения дома или щита с сечением ответвления 1,5-16 мм кв. и магистралью 16-95 мм кв. - смотрите средний сегмент: [3] [4] [7] [12]. Если нужно подключиться к неизолированному проводу - обязательны модели [23] или [39]. Для ответвлений с большим сечением (35-150 мм кв.) или при необходимости соблюдения строгих норм (СТО) - выбирайте продукты из премиального сегмента: [30] [31] [32] [37]. Критично проверять совпадение диапазонов сечений - это основа безопасной работы.
