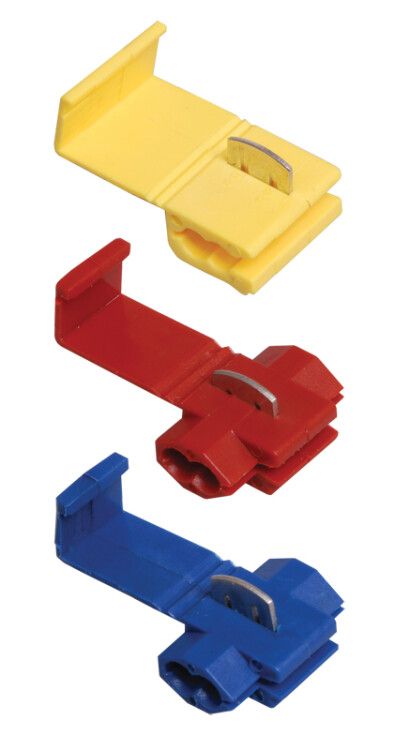

Зажим прокалывающий ответв. ЗПО-1 0.5-1.5кв.мм красн. (уп.100шт) IEK UMR-10-3-100

Зажим ответвительный ЗПО-1 0,5-1,5 мм² красный (100 шт) от IEK предназначен для надёжного и быстрого ответвления проводов без зачистки изоляции. Подходит для монтажа на кабелях в распределительных щитах, на опорах и внутри электроустановок. Артикул umr-10-3-100 — часть серийной линейки зажимов IEK для слаботочных и силовых сетей.

Назначение и область применения

Зажим ответвительный ЗПО-1 используется для создания разъёмного соединения между основным токоведущим проводом и ответвительным кабелем без зачистки изоляции. Применяется в электрических цепях переменного и постоянного тока до 380 В. Часто встречается в уличном освещении, на ЛЭП, в распределительных щитках многоквартирных домов, а также при модернизации старых проводок, где нельзя нарушить целостность основного кабеля.

Технические характеристики

• Сечение подключаемых жил: 0,5–1,5 мм² — подходит для медных проводов малой мощности
• Номинальный ток: 10 А — рассчитан на нагрузки до 2,3 кВт при 220 В
• Номинальное напряжение: 380 В — безопасная работа в трёхфазных сетях
• Максимальный внешний диаметр провода: 1,38 мм — соответствует одножильному проводу сечением до 1,5 мм²
• Температурный режим: от –10 °C до +45 °C — допустимо использование в неотапливаемых помещениях и на улице
• Срок службы: 10 лет — при соблюдении условий эксплуатации
• Материал корпуса: ПВХ — устойчив к УФ-излучению и химическим воздействиям
• Цвет: красный — визуальное отличие фазного провода
• Количество контактов: один — каждый зажим соединяет два провода: основной и ответвление

Совместимость и монтаж

Зажим ответвительный ЗПО-1 монтируется на кабель методом прокалывания изоляции. Для установки:

• Разведите контакты зажима, поместите основной провод в канал
• Закройте зажим — острые металлические зубцы пробивают изоляцию и обеспечивают контакт с жилой
• Подключите ответвительный провод к второму выводу — он фиксируется механически

Не требует специальных инструментов — достаточно плоскогубцев для замыкания корпуса. Монтаж возможен на готовом кабеле без отключения питания, но рекомендуется работать при отключенном напряжении. Диаметр основного провода не должен превышать 1,38 мм — иначе прокол будет ненадёжным.

Безопасность и стандарты

Зажим ответвительный ЗПО-1 обеспечивает бесперебойное переключение и защиту от свободного сдвига — контакт сохраняется даже при вибрациях и температурных колебаниях. Соответствует требованиям к устройствам для ответвлений в сетях до 450 В. Материал ПВХ не поддерживает горение и имеет хорошую электрическую изоляцию. Несмотря на это, не предназначен для работы в условиях повышенной влажности или прямого попадания воды — IP-защита не указана, поэтому не используйте в открытых местах без дополнительной защиты.

Преимущества

• Не требуется зачищать изоляцию — экономия времени при монтаже
• Удобство установки — работает с уже смонтированными кабелями
• Высокая надёжность контакта благодаря прокалывающим элементам
• Готовый комплект — 100 штук в упаковке снижают затраты на закупку
• Стандартный цвет (красный) позволяет легко идентифицировать фазу

Ограничения применения

• Не применяется для алюминиевых проводов — материал и форма контактов рассчитаны только на медь
• Не подходит для проводов сечением больше 1,5 мм² — риск повреждения жилы или плохого контакта
• Не предназначен для длительной эксплуатации при температурах ниже –10 °C — материал становится хрупким
• Отсутствие степени защиты IP — не использовать без кожуха в сырых или запылённых средах
• Один контакт — нельзя использовать для ответвления нескольких проводов от одного основного

Примеры использования

• Подключение светильника к существующему кабелю на уличной опоре
• Добавление розетки в старую проводку без вскрытия стен
• Ответвление питания для сигнализации от главного силового кабеля
• Модернизация электроснабжения в деревянных домах — минимизация демонтажа

Практические советы

• Перед монтажом проверьте диаметр основного провода — он должен быть меньше 1,38 мм
• Используйте только медные провода — алюминий несовместим
• После установки потяните за ответвительный провод — если он не выскальзывает, контакт надёжен
• Для долговечности закрывайте зажимы в боксе или термоусадке, особенно на улице
• Храните в сухом месте — влага может вызвать окисление контактов
• Запаситесь несколькими единицами — они часто нужны в аварийных ситуациях
