Ответвитель прокалывающего типа ОВ 1, 0.5-1.5 мм², 0.4 кВ КВТ 47468

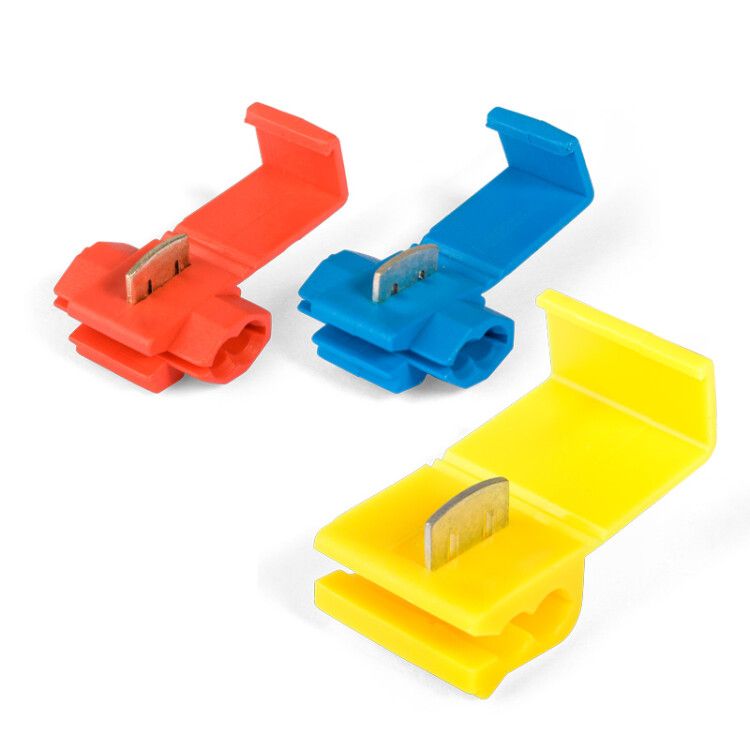

Ответвитель прокалывающего типа ОВ 1 (100 штук в упаковке) от бренда КВТ - это компактное устройство для быстрого и надёжного соединения медных проводов без снятия изоляции. Подходит для монтажа в распределительных щитках, на фасадах зданий и в других условиях, где важна скорость и безопасность соединения.

Назначение и область применения

Ответвитель прокалывающего типа ОВ 1 предназначен для создания параллельных ответвлений от основного (магистрального) провода без его вскрытия. Устройство позволяет подключить один ответвляющий провод к магистрали - например, для питания светильника, розетки или другого потребителя. Применяется в системах освещения, слаботочных сетях, при модернизации старых проводок и в условиях, где невозможно или опасно перерезать основной кабель.

Технические характеристики

• Номинальное напряжение: до 0,4 кВ - подходит для сетей 220/380 В
• Сечение магистрального и ответвляющего провода: 0,5–1,5 мм2 - совместим с однопроволочными и многопроволочными медными жилами
• Материал контактов: латунь Л63 с электролитическим лужением - повышает долговечность и снижает окисление
• Изоляция корпуса: полипропилен (PP) без галогенов - устойчив к нагреву и не выделяет токсичных веществ при перегреве
• Температурная стойкость: до 105 C - работает в широком температурном диапазоне
• Цвет: красный - соответствует стандартной цветовой маркировке для данного класса ответвителей
• Количество жил на ответвление: одна - нельзя использовать для нескольких ответвлений одновременно
• Нормативный документ: ТУ 3424-036-97284872-2006

Совместимость и монтаж

Ответвитель прокалывающего типа ОВ 1 совместим только с медными проводами указанного сечения. Для установки требуется пассатижи - они обеспечивают равномерное давление при защелкивании крышки. Никаких инструментов для зачистки изоляции не нужно: острые зубцы внутри устройства пробивают изоляцию проводов автоматически при закрывании корпуса. После монтажа место соединения полностью герметично и защищено от внешнего воздействия.

Безопасность и стандарты

Корпус изготовлен из негалогенного полипропилена - материал не поддерживает горение и не выделяет едких газов при перегреве. Это делает ответвитель ОВ 1 безопасным для использования в замкнутых пространствах, таких как распределительные коробки. Соответствие ТУ 3424-036-97284872-2006 гарантирует соответствие требованиям к прочности, термостойкости и электробезопасности.

Преимущества

• Не требует снятия изоляции - экономит время и исключает риск повредить жилу
• Автоматический прокол при защелкивании - минимизирует человеческий фактор
• Герметичная конструкция - защищает от влаги, пыли и механических повреждений
• Цветовая маркировка - легко отличить типоразмеры при работе с несколькими видами ответвителей
• Высокая надёжность контакта благодаря лужению - снижает переходное сопротивление

Ограничения применения

• Подходит только для медных проводов - не используется с алюминием или комбинированными кабелями
• Работает только с сечением 0,5–1,5 мм2 - не подходит для более толстых проводов (например, 2,5 мм2 и выше)
• Допускает одно ответвление на единицу - нельзя подключить два провода к одному ответвителю
• Не предназначается для постоянного погружения в воду - хотя корпус защищён, он не имеет IP-рейтинга

Примеры использования

• Добавление новой точки освещения в существующий кабельный маршрут
• Подключение датчиков движения или реле к силовым цепям без разрезания основного провода
• Монтаж временных линий на объектах с ограниченным доступом
• Обслуживание и ремонт старых проводок, где трудно получить доступ к концам кабелей

Практические советы

• Перед монтажом проверьте сечение провода - даже небольшое отклонение (например, 1,0 мм2 вместо 1,5 мм2) может снизить надёжность соединения
• Используйте только пассатижи с плоскими губками - инструмент с рифлёной поверхностью может повредить корпус
• После монтажа потяните за провод - если он не выскакивает, соединение надёжно
• Храните упаковку с ответвителями ОВ 1 в сухом месте - хотя изоляция устойчива к влаге, длительное воздействие может повлиять на качество материалов
• Не используйте этот ответвитель в местах с высокой вибрацией - лучше применять клеммы с болтовым соединением там, где возможны механические нагрузки
