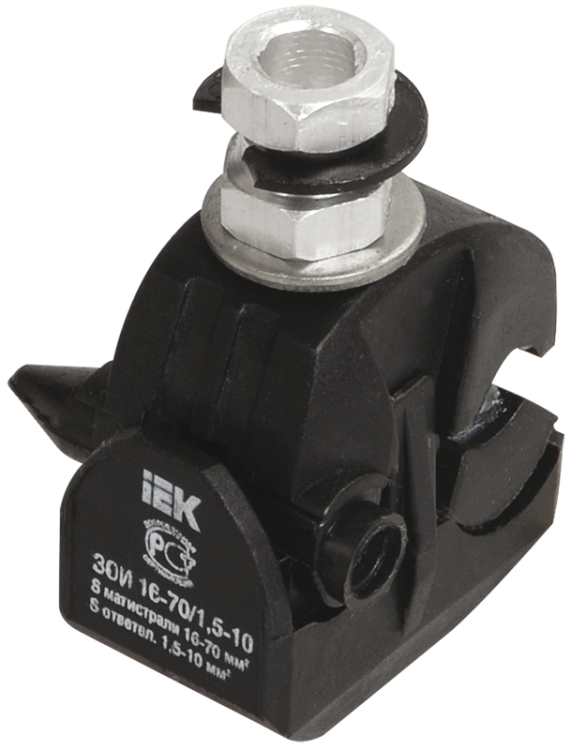

Зажим ответвительный изолированный ЗОИ 16-70/1,5-10 (P6, P616, EP95-13, SLIW11.1) | UZA-11-D01-D10 IEK

Зажим ответвительный изолированный ЗОИ 16-70/1,5-10 (P6, P616, EP95-13, SLIW11.1) от IEK предназначен для безопасного и герметичного ответвления проводов в воздушных линиях напряжением до 1 кВ. Этот зажим позволяет выполнять соединения без снятия изоляции с основного и ответвительного проводов, что ускоряет монтаж и снижает риск повреждений. Артикул uza-11-d01-d10 соответствует серийному решению ЗОИ, применяемому в распределительных сетях.

Назначение и область применения

Зажим ответвительный изолированный ЗОИ 16-70/1,5-10 используется для выполнения ответвлений от магистральных самонесущих изолированных проводов (СИП) к абонентским линиям - например, для подвода питания к домам, столбовым светильникам или другим точкам потребления. Подходит для работы с фазными и нулевыми проводами в ЛЭП до 1000 В. Применяется в городской и сельской электросети, на участках с высокой влажностью, перепадами температур и воздействием внешней среды.

Технические характеристики

• Номинальное сечение главного провода: 16–70 мм2 - поддерживает провода СИП-2, СИП-4 и аналоги;
• Номинальное сечение ответвления: 1,5–10 мм2 - совместим с медными и алюминиевыми проводами малого сечения;
• Рабочее напряжение: до 1000 В - класс защиты для низковольтных сетей;
• Диапазон рабочих температур: от –60 C до +80 C - работает в условиях сурового климата;
• Тип соединения: винтовое с автоматическим контролем момента затяжки - болт срывается при достижении оптимального усилия;
• Корпус: термопластик, армированный стекловолокном - устойчив к ударным нагрузкам и старению;
• Степень защиты: IP67 - защищён от пыли и временного погружения в воду на 1 м;
• Срок службы: 40 лет - рассчитан на долговременную эксплуатацию без обслуживания.

Совместимость и монтаж

Зажим ЗОИ 16-70/1,5-10 совместим с проводами СИП-2, СИП-4, а также с одножильными медными и алюминиевыми проводами сечением 1,5–10 мм2. Монтаж выполняется вручную без специального инструмента:

• Установите зажим на магистральный провод так, чтобы он находился между двумя опорами;
• Вставьте ответвительный провод в отверстие для ответвления;
• Затяните болт до характерного щелчка - срыв головки сигнализирует о завершении правильной затяжки;
• Не требуется зачистка изоляции - ножи контактной пластины прокалывают её автоматически;
• Болты обвальцованны - исключают случайное распадение корпуса при транспортировке и хранении.

Безопасность и стандарты

Зажим ЗОИ 16-70/1,5-10 прошел испытания на электрическую прочность: выдержал 6 кВ переменного тока частотой 50 Гц при погружении в воду на 1 метр в течение 1 минуты. Это подтверждает герметичность и устойчивость к пробоям даже при повышенной влажности. Соответствует требованиям к изолированным ответвительным зажимам для распределительных сетей до 1 кВ. Несёт внутреннюю маркировку IEK - гарантия качества производства.

Преимущества

• Отсутствие необходимости снимать изоляцию - экономит время и снижает риск повреждения проводника;
• Автоматический контроль момента затяжки - исключает недотянутые или перетянутые соединения;
• Герметичная конструкция - предотвращает попадание влаги, окисление контактов и коррозию;
• Высокая механическая прочность корпуса - выдерживает ветровые нагрузки и вибрации;
• Долгий срок службы - не требует замены в течение всего срока эксплуатации ЛЭП.

Ограничения применения

• Не применяется для многожильных проводов сечением более 10 мм2 - максимальное сечение ответвления ограничено 10 мм2;
• Не рекомендован для установки на проводах с изоляцией толще 5 мм - может не обеспечить надёжное прокалывание;
• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие;
• Не следует использовать в местах с активной химической коррозией (например, рядом с промышленными выбросами) - материал корпуса не устойчив к агрессивным газам.

Примеры использования

• Подключение дома к ЛЭП через СИП-4 35 мм2 - ответвление 2,5 мм2 для ввода в щиток;
• Присоединение уличного фонаря к магистральному проводу СИП-2 50 мм2 - ответвление 4 мм2;
• Обустройство освещения в деревне - несколько ответвлений от одного магистрального провода;
• Ремонтные работы на воздушных линиях - быстрый способ восстановить питание без демонтажа провода.

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - не используйте зажим для проводов меньше 16 мм2 (главный) или больше 10 мм2 (ответвление);
• При установке на СИП с алюминиевой жилой - убедитесь, что поверхность не имеет следов окисления; если есть - слегка протрите спиртом;
• Не затягивайте болт дополнительно после срыва головки - это может повредить внутренние элементы;
• При работе в холодную погоду (< –30 C) нагрейте зажим руками перед установкой - пластик становится хрупким;
• Храните в сухом месте - хотя зажим герметичен, длительное воздействие влаги на открытые части может снизить надёжность.
