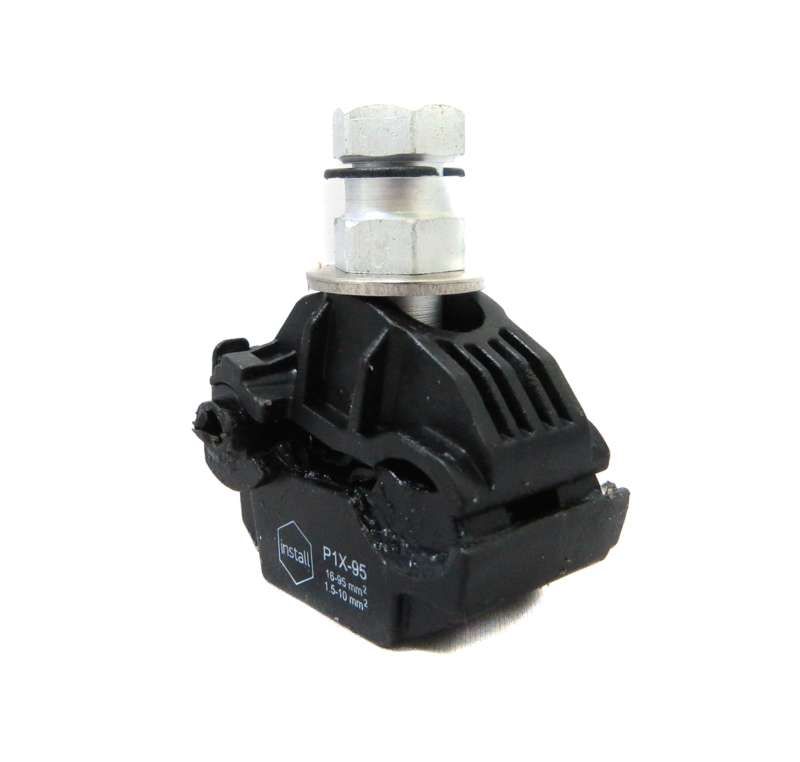

Зажим прокалывающий ответвительный P1X-95(16-95 1.5 -10) - 111301 ИНСТАЛЛ

Зажим прокалывающий ответвительный P1X-95 (16-95; 1.5-10) (P 4; SLIW 11.1; EP 95-13; CT 25; OP 6; ЗОИ 16-70; PC 95-10) от бренда Инсталл предназначен для безопасного и герметичного ответвления тока от основной линии без вскрытия изоляции. Подходит для монтажа на воздушных линиях 0,4 кВ, особенно там, где требуется работа под напряжением. Артикул 111301 используется в сетях уличного освещения, на ЛЭП и при подключении ЭПУ.

Назначение и область применения

Зажим прокалывающий ответвительный P1X-95 применяется для создания ответвлений от самонесущих изолированных проводов (СИП) на воздушных линиях электропередачи 0,4 кВ. Он позволяет подключить потребители - такие как фонари уличного освещения, счетчики, насосы или другие устройства - без отключения питания. Монтаж возможен прямо на действующую линию. Также подходит для работы в условиях высокой влажности, перепадов температур и открытых площадках.

Технические характеристики

• Сечение магистрального провода: 16–95 мм2 (алюминий)
• Сечение ответвления: 1,5–10 мм2 (алюминий или медь)
• Номинальное напряжение: 1000 В
• Материал корпуса: стеклоармированный полиамид - прочный, устойчив к УФ и химическим воздействиям
• Материал контактных элементов: алюминиевый сплав
• Тип соединения: винтовое, с контролируемым моментом затяжки
• Количество жил: две - одна для магистрали, вторая для ответвления
• Рабочий температурный диапазон: от –60 C до +50 C
• Защита от внешних факторов: стойкий к УФ-излучению, влаге, перепадам температур
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Зажим совместим с любыми СИП-проводниками с алюминиевой жилой и сечением от 16 до 95 мм2. Ответвление допускается выполнять медными или алюминиевыми проводами сечением 1,5–10 мм2. Для установки необходимо зафиксировать зажим на магистральном проводе, затем вставить ответвляющую жилу и затянуть болт до момента срыва головки - это гарантирует правильную глубину прокалывания и плотный контакт. Размер шестигранника болта - 13 мм. Несъёмный изолирующий колпачок остаётся после монтажа, обеспечивая защиту от случайного прикосновения.

Безопасность и стандарты

• Соответствует требованию СТО 34.01-2.2-004 ПАО “Россети” (обозначение ОЗС-95/10)
• Произведён в соответствии с нормами безопасности для работ под напряжением
• Имеет сертификат соответствия
• Изолированный болт исключает риск замыкания между контактами и корпусом
• Автоматический контроль усилия через срывную головку снижает вероятность повреждения провода

Преимущества

• Не требует демонтажа изоляции магистрали - сохраняет целостность провода
• Можно устанавливать без отключения электроэнергии - минимизация простоев
• Высокая степень защиты IP благодаря герметичному исполнению
• Устойчивость к экстремальным условиям - идеально для открытых ЛЭП и сурового климата
• Один тип зажима покрывает широкий диапазон сечений - универсальное решение
• Срок службы более 15 лет при соблюдении условий эксплуатации

Ограничения применения

• Не для многожильных проводов сечением выше 95 мм2 - максимальное значение указано в спецификации
• Не рекомендован для использования на медицинских или взрывоопасных объектах без дополнительных мер защиты
• Подходит только для алюминиевых магистральных проводов - нельзя применять на стальных или сталеалюминиевых проводах
• Не предназначается для частых механических нагрузок или вибраций - не использовать на движущихся участках
• Не следует использовать при температурах ниже –60 C или выше +50 C - выход за пределы диапазона снижает долговечность

Примеры использования

• Подключение уличных светодиодных фонарей к распределительному щиту по трассе СИП
• Обустройство временного питания для строительных площадок через существующую ЛЭП
• Добавление новых точек учёта (счётчиков) без остановки сети
• Присоединение систем автоматического управления (например, датчиков освещения) к силовым линиям
• Модернизация старых деревянных столбов с минимальным вмешательством в проводку

Практические советы

• Перед монтажом проверьте соответствие сечения магистрали и ответвления - использование провода меньше 1,5 мм2 или больше 10 мм2 недопустимо
• Используйте только гаечный ключ на 13 мм - слишком большой или маленький инструмент может повредить механизм срыва
• Не затягивайте болт дополнительно после срыва головки - это вызовет деформацию контактов
• Проверяйте наличие изолирующего колпачка после установки - он обязателен для безопасности
• На холоде материал становится менее эластичным - перед монтажом выдержите зажим при комнатной температуре 10–15 минут
• Для длительной эксплуатации в районах с высокой запылённостью периодически осматривайте поверхность зажима - грязь не влияет на работу, но может маскировать повреждения
