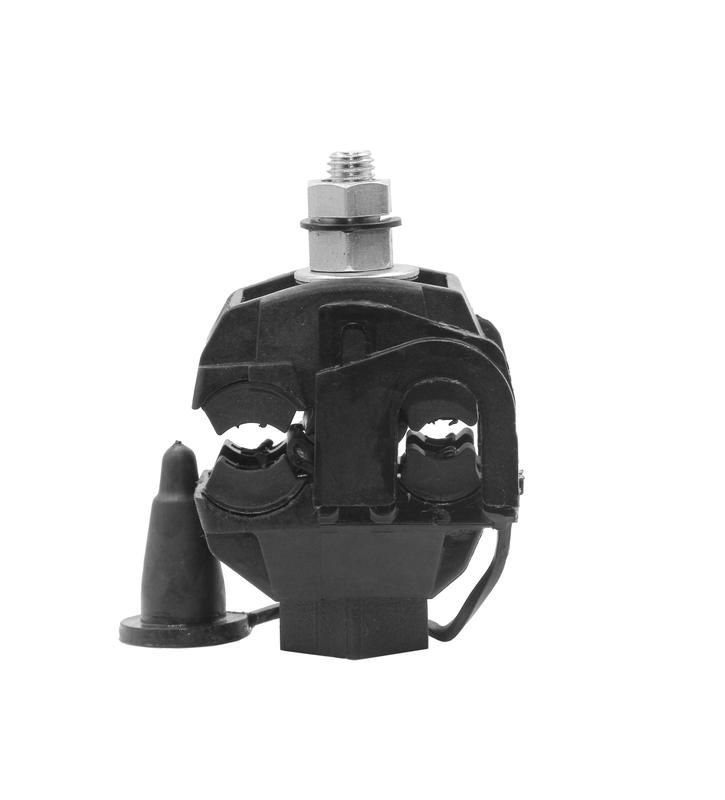

Зажим прокалывающий ответвительный P2X-95 (16-95 2.5-35) - 111303 ИНСТАЛЛ

Зажим прокалывающий ответвительный Р2Х-95 (16-95; 2.5-35) от бренда Инсталл - это надёжное решение для быстрого и герметичного ответвления проводов на воздушных линиях электропередачи без демонтажа изоляции. Артикул 111303 применяют при монтаже уличного освещения, подключении счётчиков и распределении энергии в условиях экстремальных температур.

Назначение и область применения

Зажим прокалывающий ответвительный Р2Х-95 используется для безопасного и герметичного подключения к основному проводу на воздушных линиях электропередачи напряжением до 1000 В. Подходит для работы с самонесущими изолированными проводами (СИП). Часто применяется при:

• Подключении светильников уличного освещения;
• Установке электросчётчиков;
• Разветвлении фазных и нулевых проводов без снятия изоляции;
• Обустройстве новых точек потребления на существующих ЛЭП.

Технические характеристики

• Сечение основного провода: 16–95 мм2
• Сечение ответвления: 2,5–35 мм2
• Номинальное проходное сечение: 95 мм2
• Номинальное сечение ответвления: 35 мм2
• Напряжение: до 1000 В
• Материал основного проводника: алюминий
• Материал ответвительного проводника: алюминий
• Материал корпуса: сплав алюминия и стеклоармированный полиамид
• Тип подключения: винтовое/болтовое
• Количество жил: 2 (для фазы и нуля)
• Момент затяжки срыва болта: 12 +- 1 Нм
• Масса: 0,15 кг
• Диапазон рабочих температур: от -60 C до +50 C
• Защита от УФ: да - материал не выгорает на солнце
• Гарантия: 60 месяцев

Совместимость и монтаж

Зажим прокалывающий ответвительный Р2Х-95 совместим с проводами типа СИП-1, СИП-2, СИП-4. Монтаж выполняется вручную без специального оборудования. Процесс:

1. Размещают зажим на основном проводе так, чтобы он находился между двумя опорами;
2. Вставляют ответвительный провод в соответствующую канавку;
3. Затягивают болт до момента срыва головки - это гарантирует правильное усилие и прокалывание изоляции;
4. Не требуется зачищать провода - изоляция пробивается автоматически, образуется герметичный контакт.

Срок службы - более 20 лет при соблюдении условий эксплуатации. Пробивная система исключает перегрев и окисление контакта.

Безопасность и стандарты

Зажим прокалывающий ответвительный Р2Х-95 выполнен в климатическом исполнении УХЛ1 по ГОСТ 15150. Конструкция обеспечивает:

• Автоматическое прекращение затяжки после формирования надёжного контакта - предотвращает повреждение провода;
• Изоляцию болта от токоведущих частей - снижает риск замыкания;
• Полную герметизацию места соединения - исключает попадание влаги и коррозию.

Преимущества

• Не требует снятия изоляции с основного провода - экономит время и снижает риск аварий;
• Высокая механическая прочность благодаря стеклоармированному корпусу;
• Устойчивость к перепадам температур, влаге, солнечному излучению - идеально для открытых линий;
• Один тип зажима покрывает широкий диапазон сечений - универсальность для проектов разной сложности;
• Система срыва болта исключает человеческий фактор - результат всегда одинаковый.

Ограничения применения

• Не медным проводникам - работает только с алюминием;
• Не рекомендован для подземной прокладки - предназначен только для воздушных линий;
• Нельзя использовать на многожильных проводах с большим количеством тонких элементов - возможна деформация;
• Не допускается повторное использование - после срыва болта зажим нельзя разбирать и переустанавливать.

Примеры использования

• Подключение нового к существующей линии СИП-2 на трассе городской улицы;
• Присоединение счётчика учёта к главному проводу на столбе ЖКХ;
• Разводка питания для рекламного щита на участке дороги;
• Добавление точки питания для камеры видеонаблюдения на удалённой ЛЭП.

Практические советы

• Перед установкой проверьте соответствие сечения провода - основной провод не должен выходить за пределы 16–95 мм2, ответвление - 2,5–35 мм2;
• Выбирайте место монтажа вне зоны нагрузки на провод (не на изгибы и не рядом с креплениями);
• При работе в холодную погоду (+5…-20 C) нагрейте зажим руками перед затяжкой - это повысит эластичность материала;
• Проверяйте момент затяжки по срыву болта - если болт не оборвался, значит, зажим установлен неверно или поврежден;
• Не используйте инструменты с увеличенным крутящим моментом - можно повредить внутренние контакты.
