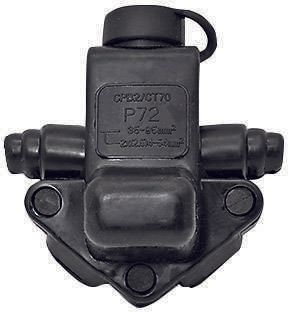

Зажим ответвительный влагозащищенный P 72 (35-95 мм2 / 2х2,5-54 мм2) для изолированных от бренда НИЛЕД (арт. 11000461) предназначен для безопасного и герметичного ответвления силового кабеля от основной линии без демонтажа изоляции. Применяется в воздушных ЛЭП, особенно в условиях сурового климата.

Назначение и область применения

Зажим ответвительный влагозащищенный P 72 используется для создания надёжного электрического соединения между магистральным проводом и ответвлением без предварительной зачистки изоляции. Подходит для работы в открытых сетях: воздушные линии электропередачи, опоры, ответвления к домам, трансформаторным пунктам, освещению. Обеспечивает контакт с нулевой жилой, включая заземление через спуск.

Технические характеристики

• Проходное сечение: 35–95 мм2 - позволяет подключать к основному проводу сечением от 35 до 95 кв.мм
• Сечение ответвления: 54 мм2 - максимальная площадь поперечного сечения ответвительного провода
• Количество жил: 2 - один канал для магистрали, второй - для ответвления
• Материал: алюминиевый сплав - легкий, коррозионностойкий, совместим с алюминиевыми проводниками
• Тип подключения: винтовое/болтовое - фиксация достигается затяжкой болта
• Рабочий температурный диапазон: от –60 C до +50 C - выдерживает экстремальные зимние и летние условия
• Устойчивость к УФ-лучам: да - не теряет прочность и целостность под прямыми солнечными лучами
• Защитное покрытие: отсутствует - поверхность не окрашена, но материал сам по себе устойчив к внешним воздействиям
• Гарантия: 60 месяцев - длительный срок службы при соблюдении условий эксплуатации

Совместимость и монтаж

Зажим ответвительный влагозащищенный P 72 рассчитан на работу с изолированными проводами типа СИП. Монтаж выполняется стационарно на опорах или кронштейнах. Для установки требуется гаечный ключ на 10 мм. Болт с срывной головкой гарантирует точную затяжку: когда он сломается, значит, нужное усилие достигнуто. После сборки необходимо одеть защитный чехол - он запирается только после того, как головка болта сорвана, что служит визуальным сигналом успешного монтажа. Конструкция не требует специальных инструментов кроме базового набора.

Безопасность и стандарты

Зажим соответствует требованиям к электроустановкам для наружного применения. Защита IP68 не указана, однако наличие защитного чехла и герметичной конструкции обеспечивают высокую степень защиты от влаги, пыли и перепадов температур. Соответствие ГОСТ и IEC не указано явно - рекомендуется проверить соответствие нормам проекта перед применением в государственных объектах.

Преимущества

• Не требует зачищения изоляции магистрального провода - экономит время и снижает риск повреждений
• Автоматический контроль момента затяжки через срывную головку - исключает пере- и недозатяжку
• Смазка внутри контактов - продлевает жизнь соединения, препятствует окислению
• Чехол с визуальным индикатором монтажа - минимизирует человеческий фактор
• Высокая стойкость к холоду - работает даже при –60 C, где другие аналоги выходят из строя

Ограничения применения

• Подходит только для изолированных проводов - нельзя использовать с голыми медными или алюминиевыми жилами
• Максимальное сечение ответвления - 54 мм2; более мощные кабели потребуют другого зажима
• Не предназначено для частого обслуживания - после монтажа не следует разбирать, так как это нарушит герметичность
• Отсутствие анодированного или эмалированного покрытия - в агрессивных химических средах (например, возле моря с высокой солёностью) возможна повышенная коррозия

Примеры использования

• Ответвление питания от ЛЭП к частному дому или участку
• Подключение осветительных приборов к столбовой сети
• Присоединение нулевых проводников к системе заземления на опоре
• Обустройство временной линии на стройплощадках в регионах с суровым климатом

Практические советы

• Перед монтажом убедитесь, что сечение магистрального провода попадает в диапазон 35–95 мм2 - иначе зажим не будет работать
• Используйте только гаечный ключ на 10 мм - слишком большой ключ может повредить механизм
• Проверьте, что защитный чехол установлен плотно - если он не зафиксировался, монтаж выполнен некорректно
• Не используйте зажим в местах постоянного механического напряжения (вибрации, раскачивание)
• Артикул 11000461 - единственный номер для заказа оригинального продукта НИЛЕД; аналоги не имеют срывной головки и чехла
