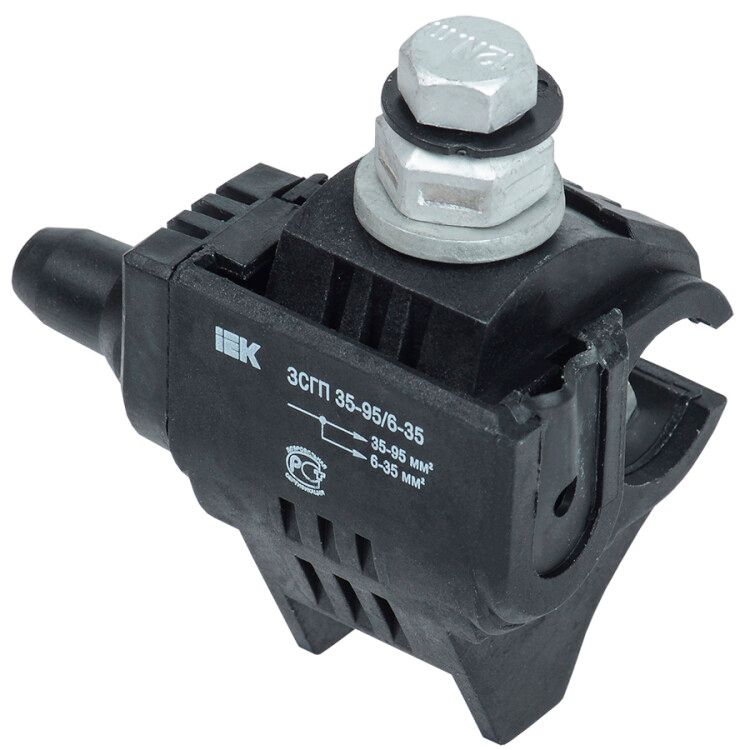

Зажим для присоединений СИП и голых проводов ЗСГП 35-95/6-35 (RDP 25/CN) | UZSG-16-S10-95-S6-35 IEK

Зажим для присоединений проводов ЗСГП 35-95/6-35 (RDP 25/CN) от IEK предназначен для безопасного и надёжного ответвления от магистральных ЛЭП без нарушения целостности изоляции основного провода. Подходит для работы с алюминиевыми и медными проводниками напряжением до 1000 В, особенно в условиях открытых воздушных линий.

Назначение и область применения

Зажим для присоединений проводов ЗСГП 35-95/6-35 (RDP 25/CN) используется для подключения ответвительных линий - например, кабеля СИП - к неизолированной магистральной линии. Он позволяет выполнять ответвление без демонтажа основного провода, что снижает время работ и риск аварий. Применяется в распределительных сетях 0,4–1 кВ: на столбах, в точках подключения домов, дач, объектов ЖКХ и промышленных площадок.

Технические характеристики

• Рабочее напряжение: до 1000 В
• Номинальное сечение главного провода: 35–95 мм2 (алюминий или медь)
• Номинальное сечение ответвления: 6–35 мм2 (алюминий или медь)
• Тип подключения: винтовое с прокалывающими ножами
• Температурный диапазон: от –60 C до +80 C
• Срок службы: 40 лет
• Количество жил: одна (для одного ответвления)
• Защита корпуса: IP67 (пылевлагозащищённый, выдерживает кратковременное погружение)
• Материал корпуса: термопластик, армированный стекловолокном

Совместимость и монтаж

Зажим для присоединений проводов ЗСГП 35-95/6-35 (RDP 25/CN) совместим с неизолированными магистральными проводами из алюминия или меди сечением 35–95 мм2. Ответвление выполняется через изолированный провод (например, СИП) сечением 6–35 мм2. Монтаж требует специального ключа - он обеспечивает равномерную затяжку и контроль момента. При достижении нужного усилия болт автоматически срывается, гарантируя правильный уровень контакта. Перед установкой ответвительный провод вводится в колпачок до упора - это обеспечивает герметичность. Болты заранее обвальцованы, чтобы детали не расходились при транспортировке и хранении.

Безопасность и стандарты

Зажим для присоединений проводов ЗСГП 35-95/6-35 (RDP 25/CN) соответствует требованиям безопасности для электроустановок до 1 кВ. Конструкция исключает доступ к токоведущим частям после монтажа. Ножи прокалывают изоляцию ответвления, не повреждая основной провод, что снижает риск замыканий. Класс защиты IP67 защищает от внешних воздействий - пыли, влаги, перепадов температур. Устройство не содержит свинца и других запрещённых веществ.

Преимущества

• Не требуется снимать изоляцию с магистрального провода - минимизация рисков при работе под напряжением
• Автоматический контроль усилия затяжки через срыв болта - исключает недотяг и перетяг
• Высокая долговечность: срок службы 40 лет при экстремальных температурах
• Устойчивый контакт благодаря прокалывающим пластинам - даже при окислении алюминия
• Герметичная конструкция - подходит для влажных и холодных регионов
• Возможность демонтажа с использованием ключа - ремонт и модификация сети без замены всей линии

Ограничения применения

• Не применяется для многожильных проводов - только для одножильных (по указанию “Количество жил: 1”)
• Не подходит для подключения к изолированным магистральным линиям - только к неизолированным
• Не рекомендован для циклических нагрузок выше нормы (частые вибрации, удары)
• Не допускается использование без ключа - ручная затяжка не гарантирует надёжность
• Не следует применять для проводов сечением меньше 6 мм2 или больше 95 мм2 - риск перегрева или плохого контакта

Примеры использования

• Подключение дома к воздушной ЛЭП через СИП-провод
• Ответвление питания к освещению улицы от основного кабеля
• Присоединение временной линии на стройплощадке
• Обустройство точки подключения для насосной станции или теплового пункта
• Модернизация старой сети без замены магистрали

Практические советы

• Перед монтажом проверьте соответствие сечений: главное провод - 35–95 мм2, ответвление - 6–35 мм2. Нарушение - риск нагрева и выхода из строя.
• Используйте только рекомендованный ключ - другие инструменты могут не обеспечить нужный момент.
• При установке введите ответвительный провод в колпачок до упора - иначе нарушится герметичность.
• Проверяйте плотность фиксации после монтажа: болт должен быть сломан, а корпус - не шататься.
• Храните зажимы в сухом месте; не используйте повреждённые экземпляры - трещины в корпусе снижают защиту IP67.
• Для алюминиевых проводов убедитесь, что поверхность не имеет сильного окисления - перед монтажом можно протереть спиртом.
