Зажимы для провода СИП

Арматура для монтажа и крепления самонесущих изолированных проводов (СИП): анкерные, поддерживающие, ответвительные устройства.

Как выбрать

Основные параметры при подборе изделий для СИП — тип соединения, допустимое сечение провода, механическая нагрузка и способ установки. От этих факторов зависит надёжность и безопасность линии.

• Тип крепления: анкерные зажимы воспринимают основную механическую нагрузку на натяжение, поддерживающие — лишь фиксируют провод на промежуточных опорах.
• Сечение провода: несоответствие сечению провода снижает надёжность фиксации и может вызвать аварию. Важно точно соблюдать диапазон указанных значений.
• Механическая нагрузка: определяет, где можно использовать зажим — на прямых участках, углах или концевых точках. Выше нагрузка — выше запас прочности.
• Тип СИП: СИП-1 требует металлических зажимов с учётом стального сердечника, СИП-4 чаще работает с полимерными или комбинированными креплениями.
• Способ подключения: прокалывающие зажимы позволяют делать ответвления под напряжением, но рассчитаны на меньшие токи и нагрузки, чем анкерные.

Выбор по характеристикам

Анкерные зажимы для натяжения СИП

Предназначены для передачи всей механической нагрузки от провода на опору. Используются на угловых, концевых и анкерных опорах. Конструкция с клиновым механизмом обеспечивает самофиксирующее действие — чем больше нагрузка, тем плотнее зажим держит провод. Подходят для СИП-1 и СИП-4, но важно проверять соответствие сечению и типу системы. Полимерные модели легче, но менее прочны, чем стальные.

Товары: [1] [2] [3] [4] [5] [6]

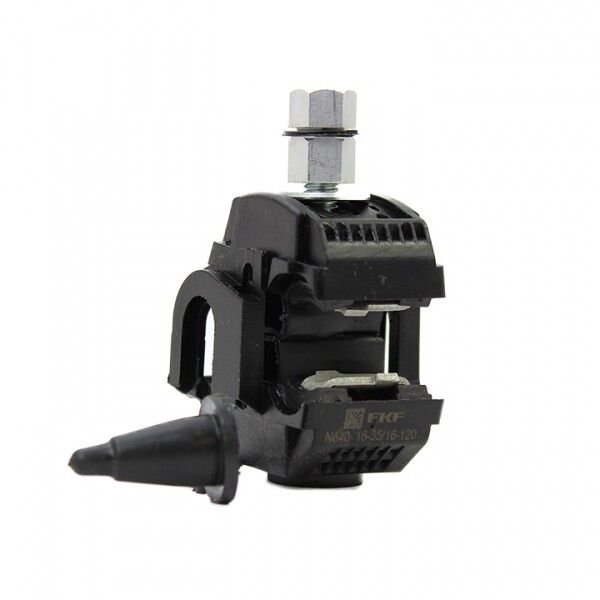

Прокалывающие ответвительные зажимы

Используются для быстрого подключения ответвлений от магистрали без снятия изоляции. Особенно актуально при подключении абонентов под напряжением. Сохраняют целостность основного провода, но не рассчитаны на несущее натяжение. Все представленные модели герметичны, устойчивы к УФ и влаге. Ключевой параметр — диапазон сечений магистрали и ответвления. Важно, чтобы контактные пластины были из лужёного алюминия — это исключает электрохимическую коррозию.

Товары: [7] [8] [9] [10] [11] [12] [13] [14]

Монтажные и тяговые зажимы

Применяются при протяжке провода на длинных участках. Передают тяговое усилие через обхват всего пучка проводов, не повреждая изоляцию. Высокая рабочая нагрузка (до 8.5 кН) и большой диапазон по диаметру делают такие зажимы незаменимыми при масштабных работах. Однако они не являются постоянной арматурой — после монтажа демонтируются. Материал — сталь, поэтому вес существенный.

Товары: [15] [16]

Выбор по бюджету

Бюджетные решения

Подходят для временных подключений, однофазных вводов и малонагруженных линий. Чаще всего это полимерные анкерные зажимы (например, [3] [4]) или базовые прокалывающие модели ([9] [13]). Что теряешь: сниженную предельную нагрузку (до 2.5 кН), более узкий диапазон сечений, меньший ресурс при экстремальных температурах. Компромисс оправдан при ограниченном бюджете и невысоких требованиях к надёжности.

Товары: [3] [4] [9] [13] [10] [14]

Средний сегмент

Оптимальный баланс цены и надёжности. Здесь встречаются анкерные зажимы с нагрузкой до 3.5–8 кН ([5] [6] [2]), а также полноценные прокалывающие зажимы с широким диапазоном сечений ([8] [7] [11]). Получаешь увеличенный запас прочности, универсальность по сечению, улучшенные антикоррозионные свойства. Подходит для большинства реальных условий — от частного дома до уличных ответвлений.

Товары: [5] [6] [2] [8] [7] [11] [1]

Высокий ценовой сегмент

Требуется при капитальном строительстве, в районах с высокими ветровыми или гололедными нагрузками. Это мощные тяговые зажимы ([15] [16]) с нагрузкой 6–8.5 кН, стальным исполнением и рычажным механизмом. Также сюда относятся специализированные анкерные зажимы для больших сечений. Преимущества: минимальный риск повреждения изоляции при протяжке, высокая повторяемость использования, гарантированная надёжность. Использование оправдано только при соответствующих технических требованиях.

Товары: [15] [16]

Выводы

Если нужно закрепить ввод в дом — смотрите анкерные зажимы [3] [4] (при малой нагрузке) или [5] [6] (при трехфазном питании). Для подключения к магистрали без снятия напряжения — прокалывающие зажимы [8] [7] [11]. При необходимости протяжки провода на длинных участках — обязательно [15] или [16]. Для временных решений или второстепенных объектов подойдут бюджетные аналоги, но при этом стоит контролировать механическую нагрузку. Критически важна совместимость по сечению и типу СИП — всегда сверяйте данные из карточки товара с вашим проектом.
