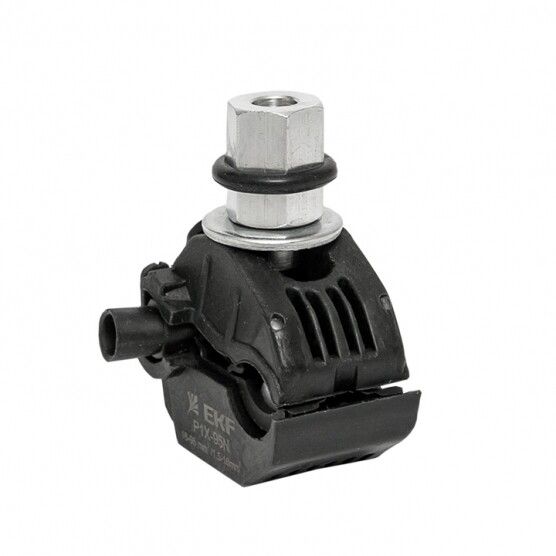

Зажим прокалывающий ответвительный P1X-95N 16-95 мм2 /1,5-16 ( СИП / голый провод ) EKF | p-1x-95n

Зажим прокалывающий ответвительный P1X-95N от EKF позволяет безопасно выполнять ответвление от магистральной ЛЭП без нарушения её целостности - как от изолированного СИП, так и от голого провода. Этот зажим применяют там, где важна быстрота установки, надёжность контакта и долговечность в условиях открытой сети.

Назначение и область применения

Зажим прокалывающий ответвительный P1X-95N используется для выполнения ответвлений в воздушных линиях электропередачи напряжением до 1 кВ. Он подходит для соединения:

• абонентского СИП-провода (с изоляцией) с неизолированной магистралью;
• проводов освещения или других слаботочных цепей с основной линией;
• голых алюминиевых проводов друг с другом через механический прижим.

Область применения - городские и сельские распределительные сети, участки с труднодоступными опорами, модернизация старых сетей без отключения питания.

Технические характеристики

• Проходное сечение магистрали: 16–95 мм2 (для алюминиевого провода);
• Сечение ответвления: 1,5–16 мм2 (для СИП или гибкого провода);
• Материал магистрали: алюминий;
• Материал ответвления: алюминий;
• Контактные пластины: лужённый алюминиевый сплав;
• Корпус: полиамид (высокоударопрочный, UV-стабилизированный);
• Защитное покрытие: оцинкованная сталь (коррозионная стойкость);
• Рабочая температура: от -60 C до +50 C;
• Тип соединения: винтовое/болтовое с автоматическим контролем усилия;
• Гарантия: 84 месяца (7 лет).

Совместимость и монтаж

Зажим P1X-95N совместим с любыми алюминиевыми магистральными проводниками указанного сечения - будь то СИП-1, СИП-2, СИП-4 или обычный АЛУ-провод. Для монтажа требуется только гаечный ключ.

• На магистральный провод - зажим фиксируется перпендикулярно, прокалывающая часть попадает на изоляцию СИП или на тело голого провода;
• Ответвительный провод заводится в выводную клемму и затягивается винтом;
• При правильном моменте затяжки головка болта срывается - это сигнал, что контакт достиг нужного уровня плотности;
• Не требует зачистки изоляции - прокалывание выполняется внутри корпуса зажима;
• Посадочные размеры соответствуют стандартным диаметрам СИП и голых проводов - проверьте соответствие сечения перед установкой.

Безопасность и стандарты

Зажим P1X-95N выполнен в соответствии с требованиями к электроустановкам напряжением до 1 кВ. Конструкция исключает доступ к токоведущим частям после монтажа. Все металлические части изолированы от корпуса, предотвращая случайные замыкания. Прокалывающие элементы покрыты специальной контактной смазкой - она снижает окисление и увеличивает срок службы контакта.

Преимущества

• Не требует отключения энергоснабжения - можно работать под напряжением (при соблюдении норм безопасности);
• Автоматический контроль силы затяжки - исключает недожим и перегрузку;
• Высокая степень защиты IP67 - выдерживает пыль, влагу, временные погружения;
• Стойкость к УФ-излучению и экстремальным температурам - годен для всех регионов России;
• Долговечность - гарантия 7 лет, реальный срок службы выше 15 лет при правильной установке;
• Нет необходимости в дорогостоящих инструментах - достаточно стандартного ключа.

Ограничения применения

• Не медные провода - материал контактов рассчитан только на алюминий;
• Не рекомендован для многожильных проводов сечением менее 1,5 мм2 - риск повреждения жил;
• Не использовать на проводах с изоляцией толще 5 мм - прокалывающие шипы не пробивают слишком прочные материалы;
• Запрещено применять в местах постоянного механического нагрева (например, рядом с трансформаторами с перегревом);
• Не предназначены для подземной прокладки - хотя и имеют хорошую защиту, они не сертифицированы для работы в почве.

Примеры использования

• Подключение светильников к магистральному СИП на улице;
• Ответвление к домашней электросети от воздушной линии 0,4 кВ;
• Добавление нового потребителя (гараж, заборное освещение) без демонтажа существующего провода;
• Ремонтные работы на ЛЭП - временное питание объекта во время планового ремонта.

Практические советы

• Перед установкой убедитесь, что сечение магистрали находится в допустимом диапазоне 16–95 мм2 - меньшее сечение может деформироваться, большее - не будет надёжно зажато;
• Проверьте состояние изоляции СИП - трещины или глубокие порезы могут нарушить герметичность даже при правильно установленном зажиме;
• После монтажа протестируйте контакт тестером - наличие напряжения на выходе говорит о корректном прокалывании;
• Не используйте другие болты вместо оригинальных - срывная головка имеет точную нагрузку, отличная от стандартных метрических;
• При работе в холодную погоду (+10…−20 C) лучше прогреть зажим руками - полиамид становится хрупче ниже −40 C.
