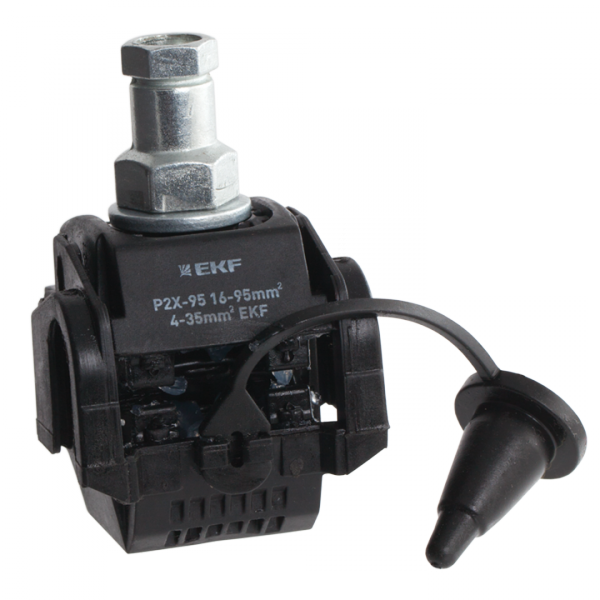

Зажим прокалывающий ответвительный P2X-95 16-95 мм2 / 2,5-35 | p-2x-95 EKF

Зажим прокалывающий ответвительный P2X-95 от EKF позволяет безопасно и герметично выполнить ответвление от магистрального СИП-провода без снятия изоляции. Артикул P-2X-95 рассчитан на работу в условиях сурового климата и подходит для монтажа в распределительных сетях напряжением до 1 кВ.

Назначение и область применения

Зажим прокалывающий ответвительный P2X-95 используется для подключения ответвительных линий к основному воздушному кабелю СИП (самонесущий изолированный провод). Применяется при реконструкции ЛЭП, подключении частных домов, объектов ЖКХ, сельскохозяйственных предприятий и других точек потребления. Подходит для работы в открытых распределительных устройствах, на опорах и столбах.

Технические характеристики

• Сечение главного провода: 16–95 мм2
• Сечение ответвления: 2,5–35 мм2
• Тип соединения: винтовое с прокалыванием изоляции
• Материал корпуса: полиамид
• Материал контактных пластин: алюминиевый сплав
• Рабочая температура: от –60 C до +60 C
• Цвет: черный
• Степень защиты: не требует дополнительной изоляции - сам по себе изолированный
• Гарантийный срок: 7 лет (84 месяца)
• Тип канала: открытый - доступ к болту для контрольного затягивания

Совместимость и монтаж

Зажим P2X-95 совместим с алюминиевыми СИП-проводами всех типов (СИП-1, СИП-2, СИП-4) в пределах указанных сечений. Для установки:

• Установите зажим на магистральный провод так, чтобы центральная часть находилась точно над местом ответвления.
• Подведите ответвительную жилу через входной канал.
• Затяните болт до характерного щелчка - это сигнал о том, что прокалывающие шипы пробили изоляцию и достигнут нужный момент затяжки.
• Не требуется зачищать провода - изоляция прокалывается автоматически.
• После монтажа проверьте плотность фиксации и отсутствие люфта.

Не используйте инструменты с перегрузкой - превышение усилия не увеличивает надежность, а повредит механизм.

Безопасность и стандарты

Зажим соответствует требованиям к изолированным соединениям для воздушных линий электропередачи. Конструкция исключает риск поражения током при работе под напряжением - благодаря изоляции корпуса и отделению болта от контактных элементов. Материалы устойчивы к УФ-излучению, влаге и химическим воздействиям, что делает изделие безопасным для длительной эксплуатации вне помещений.

Преимущества

• Не требует снятия изоляции с магистрального провода - снижает время монтажа и риск повреждения жилы.
• Автоматический срыв головки болта гарантирует одинаковый момент затяжки - исключает перетягивание и недотягивание.
• Контактная смазка на прокалывающих элементах предотвращает окисление и улучшает долговечность соединения.
• Высокая механическая прочность корпуса из полиамида - выдерживает нагрузки от ветра и льда.
• Долгий срок службы - 7 лет гарантии подтверждает надежность материала и технологии.

Ограничения применения

• Не применяется для медных проводов - материал контактных пластин рассчитан только на алюминий.
• Не допускается использование с проводами меньшим сечением, чем 2,5 мм2 - возможна потеря контакта.
• Не предназначается для многожильных гибких кабелей - только одножильные или многожильные СИП с жесткой конструкцией.
• Не следует использовать в замкнутых помещениях с повышенной влажностью - хотя зажим влагостойкий, он проектировался для наружной установки.

Примеры использования

• Подключение дома к линии СИП-2 на опоре ЛЭП.
• Ответвление питания к освещению участка от магистральной линии.
• Присоединение счетчиков или автоматических выключателей в распределительном щите на столбе.
• Обустройство временного энергообеспечения на стройплощадках.

Практические советы

• Перед монтажом убедитесь, что сечение вашего СИП попадает в диапазон 16–95 мм2 - иначе зажим не будет работать правильно.
• При использовании нескольких зажимов на одном проводе соблюдайте минимальный интервал между ними - не менее 15 см, чтобы не ослабить механическую целостность магистрали.
• Проверяйте состояние прокалывающих шипов после монтажа - они должны быть полностью вдавлены в проводник, без видимых зазоров.
• Для удобства сборки можно использовать специальные клещи EKF для затяжки - они обеспечивают правильный крутящий момент.
• Храните зажимы в сухом месте - даже при наличии УФ-защиты, длительное пребывание под прямыми солнечными лучами перед монтажом может ускорить старение полиамида.
