Зажим прокалывающий ответвительный P2X-95 16-95 мм2 / 2,5-35 инд. упак. EKF PROxima | p-2x-95-r

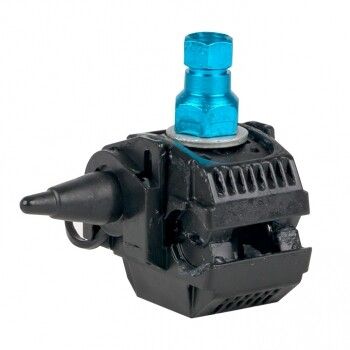

Зажим прокалывающий ответвительный EKF P2X-95 - это герметичное соединение для монтажа ответвлений на воздушных ЛЭП с использованием СИП. Устройство позволяет выполнять подключение без снятия изоляции, что снижает риск повреждения провода и ускоряет работу. Артикул P2X-95 рассчитан на работу в сложных климатических условиях и подходит для алюминиевых магистральных и ответвительных проводов.

Назначение и область применения

Зажим прокалывающий ответвительный EKF P2X-95 используется для безопасного и герметичного подключения ответвительной линии к основной магистрали СИП (самонесущего изолированного провода). Применяется при реконструкции и модернизации воздушных линий электропередачи, особенно там, где требуется минимизация простоев и исключить демонтаж изоляции. Подходит для городских сетей, сельской местности, объектов ЖКХ и промышленных площадок.

Технические характеристики

• Номинальное сечение магистрального проводника: 16–95 мм2
• Сечение ответвительного проводника: 2,5–35 мм2
• Рабочая температура: от –60 C до +60 C
• Материал корпуса: полиамид с алюминиевыми контактными пластинами
• Покрытие: оцинкованное - защищает от коррозии
• Цвет: черный - устойчив к УФ-излучению
• Тип изоляции: изолированный зажим - внутренние части не доступны при установке
• Контактные пластины: алюминиевый сплав с предварительно нанесённой контактной смазкой

Совместимость и монтаж

Зажим EKF P2X-95 совместим только с алюминиевыми проводниками - как в магистрали, так и в ответвлении. Для работы требуются провода СИП с изоляцией, соответствующей заявленным сечениям. Монтаж выполняется с помощью гаечного ключа: затяжка болта осуществляется до момента его срыва - это гарантирует оптимальное усилие и надёжный контакт без перегрузки. После срыва болта зажим остаётся герметичным, дополнительная фиксация не нужна. Не допускается использование с медными проводами или бронированными кабелями.

Безопасность и стандарты

Зажим прокалывающий EKF P2X-95 соответствует требованиям к электроустановкам для внешних сетей. Конструкция исключает доступ к токоведущим частям после установки. Изоляция корпуса и наличие контактной смазки снижают риск окисления и нагрева. Наличие оцинкованного покрытия и устойчивости к УФ-излучению делает изделие пригодным для длительной эксплуатации на открытом воздухе.

Преимущества

• Не требует снятия изоляции с провода - экономит время и снижает риск аварий
• Герметичная конструкция - защищает от влаги, пыли и коррозии
• Автоматический контроль момента затяжки через срыв болта - исключает человеческий фактор
• Устойчив к экстремальным температурам - работает даже в северных регионах

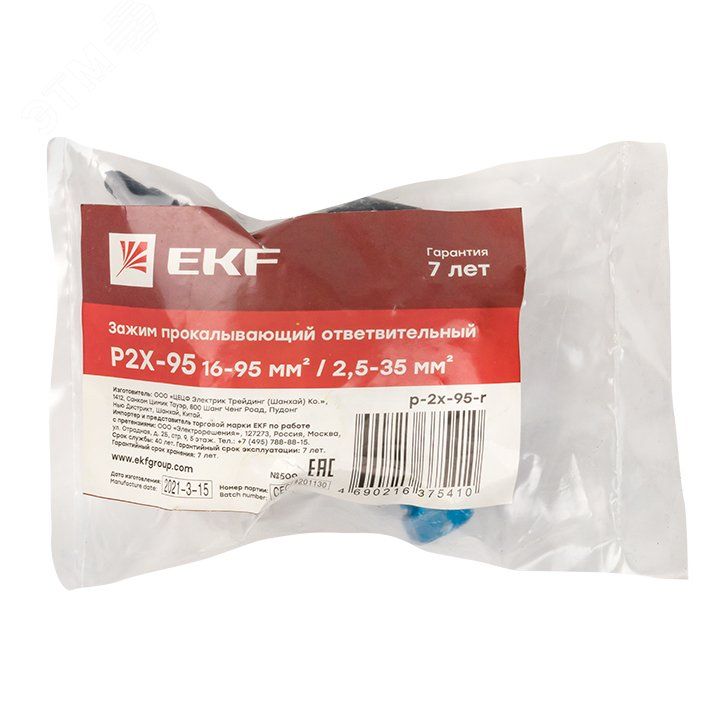

• Индивидуальная упаковка - удобно хранить, транспортировать и использовать по одному

Ограничения применения

• Не применяется с медными проводами - возможен гальванический эффект и разрушение контакта
• Не подходит для кабелей с металлической броней или многожильными проводами вне стандарта СИП
• Не предназначается для подземной прокладки - не имеет защиты от механических нагрузок в земле
• Максимальное сечение ответвления - 35 мм2; при больших значениях требуется другой тип зажима

Примеры использования

• Подключение дома к распределительному столбу по СИП-4
• Добавление новой точки потребления на существующую воздушную линию
• Обустройство освещения во дворе или на участке от магистральной линии
• Монтаж на промышленных объектах с алюминиевой проводкой

Практические советы

• Перед установкой проверьте соответствие сечения магистрального и ответвительного проводов - отклонение более чем +-10% может нарушить герметичность
• Используйте только гаечный ключ подходящего размера - слишком маленький не сорвёт болт, слишком большой - повредит корпус
• Не используйте зажим на повреждённых или деформированных проводах - это снижает надёжность контакта
• При работе в холодную погоду (ниже –30 C) дайте зажиму адаптироваться к температуре перед монтажом
• Храните в сухом месте - хотя зажим устойчив к влаге, длительное воздействие воды в упаковке может повредить этикетку
