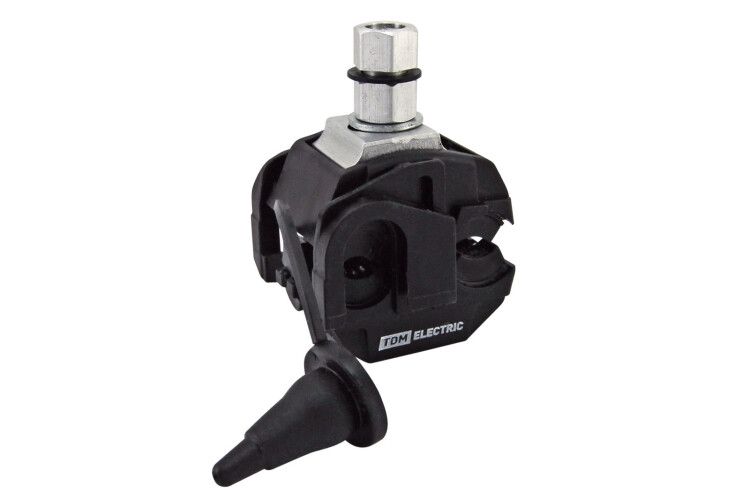

Зажим герметичный ответвительный прокалывающий ЗГОП 16-95/2,5-35 (P 645, SLIW 54, TTD 151) | SQ0412-0005 TDM

Зажим герметичный ответвительный прокалывающий ЗГОП 16-95/2,5-35 (P 645, SLIW 54, TTD 151) от TDM ELECTRIC предназначен для надёжного и герметичного ответвления от основной воздушной линии без нарушения её целостности. Подходит для работы в условиях открытой местности, где важна защита от влаги, пыли и перепадов температур.

Назначение и область применения

Зажим ЗГОП 16-95/2,5-35 используется для создания ответвлений в воздушных линиях электропередач напряжением до 1 кВ. Он позволяет подключить новую линию или абонента без отключения питания и вскрытия изоляции магистрального провода. Применяется в городской и сельской сетях, на участках с труднодоступными опорами, а также там, где требуется быстрое и безопасное подключение потребителей.

Технические характеристики

• Номинальное сечение магистрального провода: 16–95 мм2 (алюминий)
• Номинальное сечение ответвления: 2,5–35 мм2 (алюминий)
• Тип соединения: винтовое/болтовое с прокалыванием изоляции (IPC)
• Канал магистрали: открытый с обоих концов - позволяет вводить провод с любого направления
• Канал ответвления: открытый с одной стороны - удобен для одностороннего подключения
• Изоляция: полимерная, устойчивая к УФ-излучению и экстремальным погодным условиям
• Контактная часть: металлический сплав, защищённый от коррозии
• Покрытие поверхности: без дополнительного покрытия - голый металл контакта обеспечивает надёжную передачу тока

Совместимость и монтаж

Зажим ЗГОП 16-95/2,5-35 совместим с алюминиевыми проводами с изоляцией типа АС, АСУ, АСКС. Для установки:

• Разместите зажим на магистральном проводе между опорами
• Затяните болты до момента отлома контрольного элемента - это гарантирует правильный момент затяжки
• Подведите ответвление через боковой канал и закрепите винтом
• Не требует снятия изоляции с магистрали - прокалывающие шипы пробивают её и обеспечивают контакт с жилой

Работает при температурах от –50C до +80C. Не рекомендуется использовать на медных проводах - материал зажима рассчитан исключительно на алюминий.

Безопасность и стандарты

Зажим соответствует требованиям к герметизации и механической прочности для ЛЭП до 1 кВ. Герметичная конструкция предотвращает попадание влаги внутрь, снижая риск окисления контактов. Отсутствие открытых токоведущих частей после монтажа повышает безопасность обслуживания.

Преимущества

• Не требует отключения энергоснабжения - можно выполнять монтаж под напряжением (при соблюдении норм безопасности)
• Герметичная конструкция - долговечность даже в сыром климате
• Простота установки - минимум инструментов и времени
• Стабильный контакт благодаря прокалывающим шипам - исключает плохой контакт из-за оксидной плёнки на алюминии
• Устойчив к старению полимера - сохраняет эластичность и защитные свойства при длительной эксплуатации

Ограничения применения

• Не применяется для медных проводов - материалы и форма прокалывающих шипов адаптированы только под алюминий
• Не предназначена для многожильных проводов с гибкой конструкцией - возможен деформационный износ контакта
• Не следует использовать на проводах с повреждённой изоляцией - риск замыкания
• Не допускается применение в качестве точки крепления провода к опоре - зажим не рассчитан на механическую нагрузку на растяжение

Примеры использования

• Подключение нового дома к существующей ЛЭП без демонтажа линии
• Добавление освещения на улице или в саду через ответвление от основного кабеля
• Обустройство временных объектов (строительные площадки, рынки) с минимальным вмешательством в сеть
• Ремонтные работы на распределительных пунктах, где нельзя отключать питание

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - использование вне диапазона 16–95 мм2 (магистраль) или 2,5–35 мм2 (ответвление) снижает надёжность
• При работе в холодную погоду согрейте зажим руками - полимер становится хрупким ниже –30C
• Используйте только специальный ключ для затяжки - переусиливать нельзя, иначе сломается контролируемый элемент
• После монтажа проверьте плотность фиксации: легкое покачивание провода не должно вызывать движения внутри зажима
• Для защиты от внешних факторов можно дополнительно обмотать место соединения термоусадочной трубкой - хотя это не обязательно, так как корпус уже герметичен
