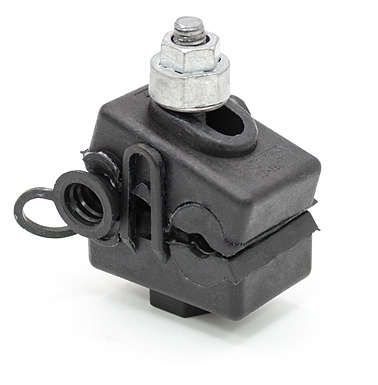

Зажим ответвительный CT 70 P (16-150/4-35кв.мм) (P645. SLIW 15.1. P2R95. ЗОИ 16-95/ЗОИ 35-150) ВК 20900481 20900311

Зажим ответвительный CT 70 P (16-150/4-35 кв.мм) - надёжное решение для безопасного ответвления токоведущих жил на воздушных линиях электропередачи. Разработан для работы с самонесущими изолированными проводами и абонентскими кабелями, обеспечивает долговечное соединение даже в экстремальных условиях. Бренд ВК и артикул 20900311 гарантируют соответствие промышленным требованиям.

Назначение и область применения

Зажим ответвительный CT 70 P используется для создания ответвлений от основной линии электропередачи - например, для подвода питания к домам, столбовым светильникам или другим абонентским объектам. Подходит для соединения фазных и нулевых жил самонесущих изолированных проводов (СИП), а также для присоединения медных или алюминиевых проводов меньшего сечения. Применяется исключительно на воздушных ЛЭП, не предназначен для внутренней проводки или подземных кабельных трасс.

Технические характеристики

• Диапазон сечений: 16–150 мм2 - для основного провода; 4–35 мм2 - для ответвления. Учитывает как алюминиевые, так и медные жилы.
• Материал корпуса: алюминиевый сплав (для контакта с проводом) и стеклоармированный полиамид (изоляционная часть). Обеспечивают прочность и электроизоляцию одновременно.
• Тип подключения: винтовое - для затяжки ответвления; болтовое - для крепления к несущему проводу. Соединение не требует специального инструмента.
• Рабочий температурный диапазон: от –60 C до +50 C - выдерживает суровые зимы и летнюю жару без потери механической или электрической целостности.
• Устойчивость к УФ: да - материал не хрупнеет и не теряет цвет под длительным воздействием солнца.
• Количество жил: одна - предназначен для одного ответвления от одной фазы или нуля.
• Гарантия: 60 месяцев (5 лет) - подтверждает высокую надёжность компонентов.

Совместимость и монтаж

Зажим CT 70 P совместим с проводами СИП-1, СИП-2, СИП-4 и аналогичными изолированными проводами. Для установки требуется доступ к линии и возможность зафиксировать зажим на несущем проводе. Крепление выполняется болтом через отверстие в корпусе. Ответвление подключается путём ослабления винта, введения жилы и последующей затяжки. Никаких предварительных зачисток или опрессовок не требуется - изоляция провода остаётся intact. Работы допускаются только при отключённом питании и с соблюдением правил безопасности.

Безопасность и стандарты

Зажим соответствует требованиям к устройствам для воздушных ЛЭП, применяемым в России и странах СНГ. Конструкция исключает контакт между токоведущими частями и внешними элементами благодаря изоляционному корпусу из стеклоармированного полиамида. Герметичность достигнута за счёт плотного прилегания металлических пластин к проводу и отсутствия открытых контактов. Электроизоляция сохраняется даже при повышенной влажности.

Преимущества

• Не требует демонтажа несущего провода - монтаж возможен без отключения всей линии (при условии соблюдения мер безопасности).
• Высокая механическая прочность - выдерживает нагрузки от ветра, гололёда и перегрузок.
• Защита от коррозии - алюминиевый сплав не окисляется в агрессивной среде, как обычный алюминий.
• Долгий срок службы - благодаря устойчивости к УФ и широкому температурному диапазону.
• Один типоразмер покрывает два диапазона сечений - снижает необходимость запаса нескольких моделей.

Ограничения применения

• Не применяется для подземных кабелей, распределительных щитов или внутри помещений.
• Не предназначена для многожильных ответвлений - один зажим = одно ответвление.
• Не рекомендован для проводов с сечением менее 4 мм2 или более 150 мм2 - риск перегрева или плохого контакта.
• Не следует использовать на повреждённых или деформированных проводах - потеря герметичности и надёжности.
• Не заменяет коммутационную аппаратуру - не имеет функции отключения или защиты от перегрузок.

Примеры использования

• Подключение дома к линии СИП-4 на улице.
• Присоединение фонаря у дороги к основному кабелю ЛЭП.
• Ответвление для системы видеонаблюдения на автостоянке.
• Подключение временного питания при ремонте участка сети.

Практические советы

• Перед монтажом проверьте, что сечение основного провода попадает в диапазон 16–150 мм2, а ответвляемого - в 4–35 мм2. Перегрузка по сечению вызовет нагрев.
• При использовании медного ответвления - убедитесь, что контактная поверхность зажима рассчитана на алюминий. Возможна гальваническая коррозия, если не соблюдены условия совместимости материалов.
• Затягивайте винты равномерно, без усилия «до отказа». Переусилие может повредить изоляцию или деформировать металл.
• Проверяйте состояние зажима после первых 3–6 месяцев эксплуатации - особенно в районах с сильными ветрами или перепадами температур.
• Артикулы 20900311 и 20900481 отличаются лишь исполнением - сверьте номер перед заказом. Оба подходят для одного типа проводов.
