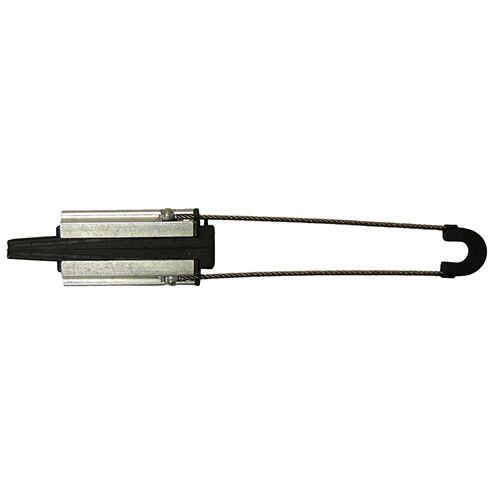

Зажим анкерный PA 1500 P (50-54.6-70кв.мм) (PA1500; SO250.1; ЗАН 50-70) ВК 20100061

Зажим анкерный PA 1500 P (50-54.6-70 кв.мм) (PA1500; SO250.1; ЗАН 50-70) ВК предназначен для крепления изолированной нулевой несущей жилы на концевых и угловых опорах линий электропередачи. Благодаря прочному корпусу из алюминиевого сплава и саморегулирующимся клиньям, этот зажим обеспечивает надёжную фиксацию без повреждения изоляции, не требует инструментов для установки и работает в экстремальных климатических условиях.

Назначение и область применения

Зажим анкерный PA 1500 P (50-54.6-70 кв.мм) (PA1500; SO250.1; ЗАН 50-70) ВК используется исключительно для крепления изолированной нулевой несущей жилы на концевых, угловых и ответвительных опорах воздушных линий электропередачи напряжением до 1 кВ. Применяется в системах СИП (самонесущий изолированный провод) типа СИП-4 и аналогичных. Не предназначен для крепления фазных проводов или неизолированных жил.

Технические характеристики

• Максимальное сечение проводника: 70 кв.мм (диапазон 50–70 кв.мм)
• Разрушающая нагрузка: 15 кН
• Предельная рабочая нагрузка: 15 кН
• Материал корпуса: алюминиевый сплав с высокой коррозионной стойкостью
• Клинья: стеклоармированный полиамид, устойчивый к УФ-излучению
• Количество жил: одна (только для нулевой несущей жилы)
• Диапазон рабочих температур: от –60 C до +50 C
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Зажим анкерный PA 1500 P (50-54.6-70 кв.мм) (PA1500; SO250.1; ЗАН 50-70) ВК совместим с изолированными нулевыми жилами сечением от 50 до 70 кв.мм. Монтаж выполняется вручную без инструментов: проводник вставляется в зажим, после чего клинья автоматически фиксируются под давлением. Для правильной работы необходимо соблюдать диапазон сечений - использование провода меньшего сечения снижает надёжность захвата, большего - невозможен.

Безопасность и стандарты

Конструкция соответствует требованиям к изоляции и механической прочности для ЛЭП напряжением до 1 кВ. Наличие двухслойной изоляции (клиновидная вставка + материал корпуса) предотвращает пробой между токоведущей жилой и металлическими элементами. Устойчивость к УФ-излучению гарантирует долговечность в открытых условиях.

Преимущества

• Не требует специального инструмента - монтаж возможен даже без гаечных ключей
• Автоматическая регулировка клиньев обеспечивает равномерное распределение усилия
• Защита изоляции провода благодаря мягкому, рифлёному полимеру
• Высокая коррозионная стойкость алюминиевого сплава - подходит для агрессивных сред
• Устойчивость к перепадам температур и УФ-излучению продлевает срок службы

Ограничения применения

• Не применяется для фазных проводов - только для нулевой несущей жилы
• Не допускается использование с проводами сечением менее 50 кв.мм или более 70 кв.мм
• Не предназначается для горизонтальной тяги на промежуточных опорах - только для концевых и угловых
• Не рекомендован для применений вне диапазона температур –60…+50 C

Примеры использования

Зажим анкерный PA 1500 P (50-54.6-70 кв.мм) (PA1500; SO250.1; ЗАН 50-70) ВК применяется:

• На конце ЛЭП перед входом в дом или трансформаторную подстанцию
• На угловых опорах, где меняется направление трассы
• В местах ответвлений от основной линии, где требуется крепление нулевой жилы
• В регионах с суровым климатом - Сибирь, Дальний Восток, Арктика

Практические советы

• Перед монтажом проверьте сечение нулевой жилы - используйте штангенциркуль, чтобы избежать перегрузки или проскальзывания
• Не затягивайте зажим силой рук - он саморегулирующийся, лишнее усилие не повысит надёжность
• Проверяйте целостность изоляции провода перед установкой - повреждённая изоляция снижает безопасность
• При замене старого зажима - убедитесь, что новый имеет ту же модель (PA1500) и тот же диапазон сечений
• Храните в сухом месте - хотя зажим устойчив к влаге, длительное воздействие воды может повлиять на полимерные компоненты
