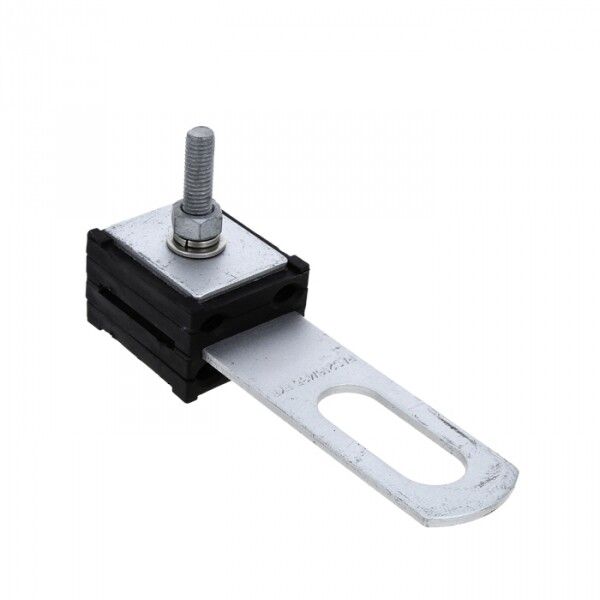

Анкерный зажим

Устройства для крепления самонесущих изолированных проводов (СИП) на опорах и фасадах. Применяются в воздушных линиях электропередачи для фиксации провода под натяжением.

Как выбрать

Основные параметры, влияющие на совместимость и надёжность:

• Тип системы (СИП): Отвечает за совместимость с конструкцией провода - СИП-2, СИП-3, СИП-4 имеют разные несущие жилы и изоляцию, поэтому зажим должен соответствовать типу линии.
• Сечение проводника: Должно точно попадать в указанный диапазон. Использование вне диапазона снижает усилие фиксации и увеличивает риск проскальзывания.
• Предельная нагрузка: Определяет механическую прочность. Должна превышать расчетные ветровые и весовые нагрузки на участке трассы.
• Количество жил: Зажимы бывают под 2, 4 или одиночный провод. Несоответствие приводит к неравномерному распределению нагрузки.
• Материал и защита: Алюминиевые сплавы и стеклоармированный полиамид устойчивы к коррозии и УФ. Стальные элементы с цинкованием также долговечны, но могут иметь больший вес.

Выбор по характеристикам

По типу провода: СИП-2 vs СИП-4

Зажимы для СИП-2 чаще всего крепят только несущую нулевую жилу, которая находится внутри пучка. Такие устройства компактны и рассчитаны на меньшие суммарные нагрузки. Для СИП-4 характерно крепление всех четырёх жил сразу - зажим воспринимает полную нагрузку всей линии, поэтому он массивнее и имеет более высокую предельную нагрузку. Переиспользование зажима не по назначению недопустимо - потеряется изоляция контакта или возникнет перекос.

Товары: [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [18]

По способу монтажа: стационарный vs универсальный

Стационарные зажимы монтируются один раз - они надеваются на провод перед протяжкой и фиксируются намертво. Универсальные модели (например, PAS или ЗАБу) можно открывать, что позволяет быстро подключать новые ответвления без отключения линии. Однако их механизм сложнее, и при частом использовании возможен износ замкового узла. Универсальные решения дороже, но экономят время при эксплуатации.

Товары: [19] [20] [21] [22] [23] [24]

По уровню нагрузки: до 10 кН и выше

Зажимы с предельной нагрузкой до 10-15 кН подходят для ответвлений к домам и малым магистралям. За счет меньших размеров и массы они проще в монтаже. Модели с нагрузкой свыше 20-40 кН применяют на длинных пролетах, в районах с сильными ветрами или на переходах через дороги. Они обеспечивают большую безопасность, но требуют точного соблюдения технологии монтажа - любое перекос или перетяжка снижают заявленную прочность.

Товары: [25] [26] [27] [18] [28] [5] [6] [7] [8] [9] [10] [11] [12] [16] [17]

Выбор по бюджету

Бюджетные решения

Подходят для временных подключений, быстрого монтажа в труднодоступных местах или когда важна минимальная стоимость на единицу. Часть изделий выполнена полностью из пластика или сочетает сталь с полимером. Что теряете: сниженный ресурс при постоянных температурных циклах, ниже порог разрушающей нагрузки, меньше гарантий по долговечности. Компромисс оправдан при ограниченных механических нагрузках и коротком сроке эксплуатации.

Товары: [19] [20] [25] [29] [27] [30] [31] [32] [24] [32]

Средний сегмент

Большинство моделей здесь - проверенные решения для стандартных условий. Используют комбинированные материалы: алюминиевый сплав + стеклоармированный полиамид. Получаете: хорошую коррозионную стойкость, достаточный запас прочности (до 15-20 кН), длительный срок службы. Подходят для большинства уличных линий, особенно там, где важна ремонтопригодность и доступность.

Товары: [26] [18] [1] [33] [13] [34] [35] [36] [37] [18]

Высокий ценовой сегмент

Получаете максимальную надёжность: литой алюминиевый корпус, нержавеющий трос, высокая предельная нагрузка (до 40 кН). Эти зажимы рассчитаны на работу в суровых климатических условиях, при значительных ветровых нагрузках и на длиннопролётных участках. Также часто встречаются в составе систем, соответствующих нормативам Россетей. Когда необходимы: при строительстве магистральных линий, в регионах с экстремальными погодными условиями, при необходимости минимизации обслуживания.

Товары: [2] [3] [28] [5] [6] [7] [8] [9] [10] [11] [12] [16] [17]

Выводы

Если задача - подключение одного дома с проводом 16-25 мм кв. - смотрите [25] [29] [30]. Для многожильных магистралей СИП-4 сечением 35-50 мм кв. подойдут [19] [20] [21]. Если нужна работа под напряжением и быстрая сборка - выбирайте универсальные модели: [22] [23]. Для мощных линий с нагрузкой свыше 20 кН - обязательно [5] [10] [11]. Для СИП-2 с крупным сечением (95-120 мм кв.) - [7] [9] [16]. Критично по типу системы: не смешивать СИП-2 и СИП-4 - подходящие решения: [1] [2] [13] (для СИП-2); [28] [10] [11] (для СИП-4).
