Зажим анкерный ЗАН 50-70/1500 (PA 1500) | UZA-14-D50-D70-1500 IEK

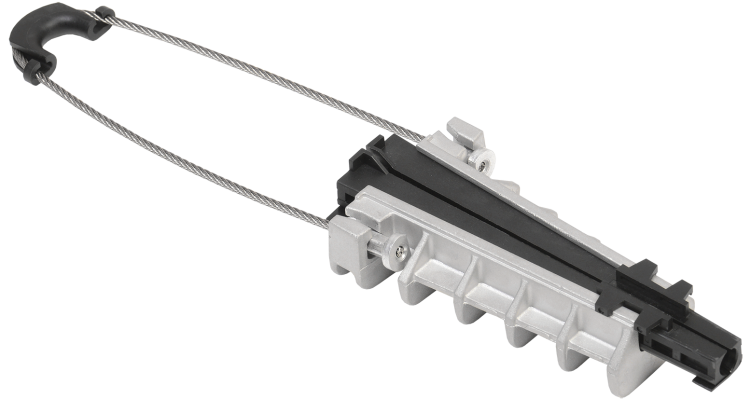

Зажим анкерный ЗАН 50-70/1500 (PA 1500) от IEK предназначен для крепления и натяжения самонесущих изолированных проводов с изолированной нейтралью в воздушных линиях электропередачи. Этот зажим сочетает прочность металла и долговечность полимеров, обеспечивая надежное соединение без необходимости использования инструментов.

Назначение и область применения

Зажим анкерный ЗАН 50-70/1500 (PA 1500) используется для закрепления и натяжения одиночного изолированного провода сечением 50–70 мм2 на опорах ЛЭП. Применяется в системах СИП (самонесущая изолированная проводка), где требуется механическая фиксация провода без повреждения изоляции. Подходит для установки на столбах, кронштейнах и других точках крепления в условиях открытой местности.

Технические характеристики

• Диапазон сечений кабеля: 50–70 мм2
• Диаметр натяжного троса: 10,8–13,3 мм
• Максимальная растягивающая нагрузка: 14 708 Н (~1,5 тс)
• Рабочее напряжение: до 1000 В
• Материал корпуса: алюминиевый сплав с антикоррозийным покрытием
• Клинья: полимер, устойчивый к УФ-излучению и перепадам температур
• Диапазон рабочих температур: от –60 C до +80 C
• Срок службы: 40 лет
• Количество кабелей: один
• Артикул: EV019449

Совместимость и монтаж

Зажим анкерный ЗАН 50-70/1500 (PA 1500) совместим с проводами типа СИП-1, СИП-2, СИП-4, имеющими сечение 50–70 мм2. Монтаж выполняется вручную: провод вставляется в зажим, после чего клинья автоматически фиксируют его под давлением. Инструмент не нужен - никаких болтов, гаек или специальных клещей. Конструкция не имеет выпадающих элементов, что исключает потерю деталей при работе на высоте.

Безопасность и стандарты

Зажим соответствует требованиям к применению в распределительных сетях до 1000 В. Материалы сертифицированы на устойчивость к внешним воздействиям: коррозии, УФ-излучению, перепадам температур. Гарантированная безопасность при длительной эксплуатации в суровых климатических условиях.

Преимущества

• Автоматическая фиксация без инструмента - экономия времени при монтаже
• Не повреждает изоляцию провода благодаря рифленой поверхности клиньев
• Устойчив к коррозии - корпус из алюминиевого сплава служит десятилетиями
• Полимерные клинья не теряют эластичность при минусовых температурах
• Отсутствие мелких крепежных элементов снижает риск потери деталей

Ограничения применения

Зажим анкерный ЗАН 50-70/1500 (PA 1500) не предназначен для многожильных кабелей, силовых шин или проводов сечением менее 50 мм2 или более 70 мм2. Не используйте его в качестве крепления для неизолированных проводов или в средах с химической агрессией (например, рядом с промышленными выбросами). Также не рекомендуется применять в условиях постоянного механического трения или вибраций, не предусмотренных проектом ЛЭП.

Примеры использования

• Крепление СИП-4 70 мм2 на угловой опоре воздушной линии 0,4 кВ
• Натяжение несущего провода в конце участка между двумя столбами
• Фиксация провода на кронштейне при переходе через дорогу или здание
• Установка в регионах с зимними температурами ниже –50 C (Сибирь, Дальний Восток)

Практические советы

• Перед монтажом проверьте соответствие сечения провода диапазону 50–70 мм2 - использование вне этого диапазона снижает надежность фиксации
• Обязательно убедитесь, что изоляция провода цела перед введением в зажим - даже маленький порез может стать причиной пробоя
• При установке на вертикальных опорах направляйте провод так, чтобы усилие натяжения было направлено вдоль оси зажима - боковые нагрузки недопустимы
• Проверяйте плотность фиксации после монтажа легким рывком - провод не должен двигаться внутри зажима
• Зажим ЗАН 50-70/1500 (PA 1500) от IEK можно использовать в замену аналогов, но не смешивайте комплектующие от разных производителей - это нарушает гарантию безопасности
