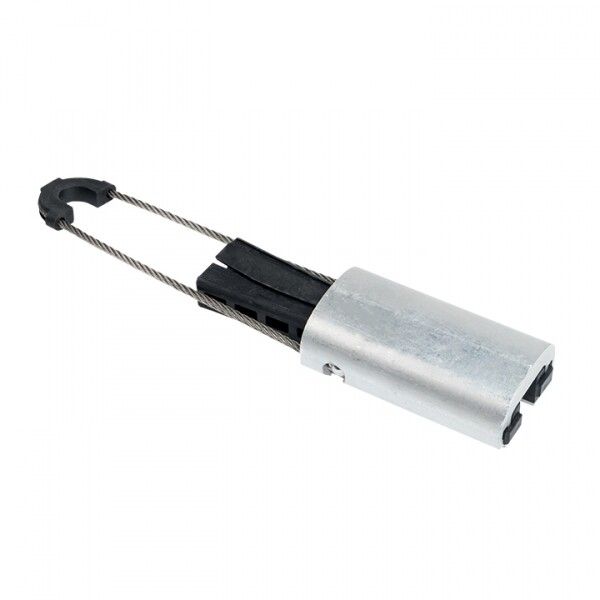

Зажим анкерный клиновой PA2000 PROxima 1x95-120 мм2 EKF pa-95-2000

Зажим анкерный клиновой PA2000 1x70-120 мм2 от EKF - надёжное решение для анкерного крепления изолированных несущих жил СИП-2 на опорах и фасадах. Прост в установке, выдерживает экстремальные температуры и не требует инструментов при монтаже.

Назначение и область применения

Зажим анкерный клиновой PA2000 1x70-120 мм2 используется для фиксации несущей жилы кабеля СИП-2 в точках крепления: на воздушных опорах ЛЭП, на стенах зданий, на кронштейнах и других несущих элементах. Подходит для прокладки распределительных сетей напряжением до 1 кВ. Устройство обеспечивает механическую прочность и предотвращает провисание кабеля при натяжении.

Технические характеристики

• Тип: анкерный клиновой зажим
• Рассчитан на один кабель (1x)
• Сечение кабеля: 70–120 мм2
• Диаметр кабеля: 9,95–12 мм
• Диаметр натяжного троса: 9,95–12 мм
• Максимальная растягивающая нагрузка: 21 600 Н
• Материал корпуса: полиамид с алюминиевыми вставками
• Натяжной трос: из нержавеющей стали
• Рабочий температурный диапазон: от –60 C до +60 C
• Цвет: естественный (без покраски)
• Гарантийный срок: 84 месяца
• Модель исполнения: EV019449

Совместимость и монтаж

Зажим совместим с кабелями СИП-2, имеющими изолированную несущую жилу соответствующего диаметра. Крепление выполняется путём введения жилы в клин и затяжки за счёт формы зажима - никаких гаек, болтов или инструментов не требуется. Трос из нержавеющей стали уже встроен и готов к использованию. Для правильной работы важно, чтобы диаметр жилы попадал в указанный диапазон 9,95–12 мм - меньший или больший диаметр снижает надёжность фиксации.

Безопасность и стандарты

Зажим анкерный клиновой PA2000 1x70-120 мм2 изготовлен в соответствии с требованиями к материалам, применяемым в электроустановках. Полиамид и алюминий обеспечивают электрическую изоляцию и термическую стабильность. Корпус устойчив к УФ-излучению, что исключает хрупкость при длительном воздействии солнечного света. Нержавеющий трос не подвержен коррозии даже в агрессивных средах - побережья, промзоны, регионы с повышенной влажностью.

Преимущества

• Не требует инструментов - монтаж осуществляется руками
• Высокая механическая прочность - выдерживает нагрузку до 21,6 кН
• Устойчив к перепадам температур - работает в условиях Арктики и пустынь
• Защита от коррозии благодаря нержавеющему тросу и антикоррозийному покрытию металлических вставок
• Долгий срок службы - гарантия 7 лет
• Легкий вес и компактность - удобен для транспортировки и монтажа на высоте

Ограничения применения

Зажим не предназначен для крепления многожильных кабелей без изолированной несущей жилы. Не рекомендуется использовать с кабелями СИП-4, СИП-3 или другими типами, где жила не имеет нужного диаметра. Также запрещено применять устройство в качестве точки соединения - он служит только для анкерного закрепления. Не допускается использование при температурах ниже –60 C или выше +60 C - возможна потеря эластичности материала.

Примеры использования

• Крепление СИП-2 на деревянных столбах ЛЭП
• Подвеска кабеля на фасадах многоэтажных домов
• Анкеровка на башенных опорах в районах с суровым климатом
• Фиксация вводных линий в частных домах и коттеджах
• Монтаж на кронштейнах в промышленных зонах с высокой влажностью

Практические советы

• Перед монтажом проверьте диаметр жилы СИП-2 - он должен точно входить в диапазон 9,95–12 мм. Перетягивать или недотягивать нельзя - это снижает безопасность.
• При установке на фасаде используйте дополнительные поддерживающие зажимы через каждые 1–1,5 метра, чтобы избежать прогиба кабеля.
• Зажим PA2000 1x70-120 мм2 от EKF можно комбинировать с другими изделиями серии PROxima - они имеют единую систему крепления и совпадают по техническим параметрам.
• Храните зажим в сухом месте - хотя он устойчив к внешним факторам, долгосрочное воздействие воды и грязи может повлиять на работу клина.
• Артикулы PA-95-2000 и PA 95-2000 - это тот же продукт; различия в написании не влияют на функциональность.
