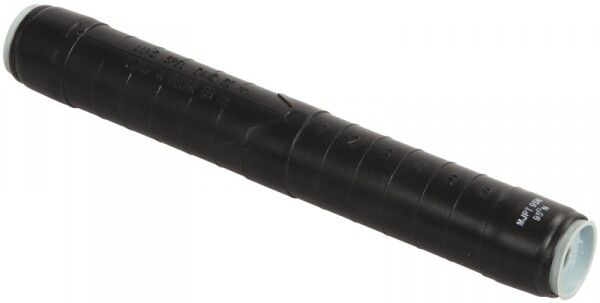

Гильза изолированная нулевая MJPT 70N PROxima 70 мм² 0.6/1 кВ EKF mjpt70n

Гильза изолированная нулевая MJPT 70N от EKF - это надёжное соединение для нулевых проводов СИП-2, предназначенное для работы в воздушных линиях. Благодаря изоляции и герметичной конструкции, она обеспечивает безопасную передачу тока даже в сложных погодных условиях. Артикул MJPT70N соответствует сечению 70 мм2 и рассчитана на напряжение до 1 кВ.

Назначение и область применения

Гильза изолированная нулевая MJPT 70N используется исключительно для соединения нулевых несущих проводов типа СИП-2 в пролёте между опорами. Применяется в воздушных линиях электропередачи, где требуется механически прочное и электроизолирующее соединение. Подходит для монтажа в городских и сельских сетях, на участках с повышенной влажностью, перепадами температур и воздействием УФ-излучения.

Технические характеристики

• Номинальное сечение: 70 мм2 - подходит для проводов и кабелей указанного сечения;
• Рабочее напряжение: 1 кВ - максимальное допустимое напряжение для безопасной эксплуатации;
• Материал корпуса: алюминий - легкий, коррозионностойкий, хорошо проводит ток;
• Изоляция: да - эластомерная оболочка предотвращает пробой и защищает от внешних воздействий;
• Цвет: черный - визуально отличается от фазных гильз, снижает риск ошибок при монтаже;
• Температура эксплуатации: от -60 до +50 C - работает в суровых климатических зонах;
• Способ монтажа: опрессовка - требует специальных пресс-клещей, не предусматривает болтовые соединения;
• Гарантийный срок: 84 месяца - подтверждает долговечность материала и технологии производства;
• Заполнение внутренней полости: контактная смазка - снижает окисление контакта, увеличивает срок службы соединения;
• Форма поперечного сечения: круглая - совместима с типовой формой жил СИП-2.

Совместимость и монтаж

Гильза MJPT 70N совместима только с нулевыми несущими проводами СИП-2. Для других типов кабелей (например, СИП-4, АВК, ПВС) применение не рекомендуется. Монтаж выполняется исключительно методом опрессовки с использованием пресс-клещей, подходящих по матрицам для сечений 70 мм2. Перед опрессовкой необходимо удалить изоляцию с концов провода на длину, равную длине рабочей части гильзы. После установки проверьте качество опрессовки - отсутствие трещин, ровный профиль, плотное прилегание к проводу.

Безопасность и стандарты

Гильза изолированная нулевая MJPT 70N соответствует требованиям к изоляции и механической прочности, установленным для оборудования воздушных ЛЭП. Электроизоляционные свойства обеспечивают защиту от случайного прикосновения и замыкания на землю. Конструкция не содержит свинца и других токсичных материалов, что делает её экологически безопасной. Соответствует нормам безопасности для работ в энергообъектах согласно ПУЭ и ГОСТ Р 50571.

Преимущества

• Герметичная конструкция - предотвращает попадание влаги, пыли и химических аэрозолей внутрь соединения;
• Высокая механическая прочность - 100% от прочности самого провода, не требует дополнительной нагрузки на опоры;
• Стойкость к УФ-излучению - не выгорает и не теряет эластичность под прямыми солнечными лучами;
• Широкий температурный диапазон - сохраняет функциональность в Arctic-условиях и летнюю жару;
• Защита от коррозии - алюминиевая основа и смазка внутри минимизируют окисление контактов;
• Визуальная идентификация - чёрный цвет легко отличить от фазных гильз, повышает безопасность при обслуживании.

Ограничения применения

• Не применяется для фазных проводов - только для нулевой жилы СИП-2;
• Не подходит для соединения медных или многожильных проводов - материал и форма рассчитаны только на алюминиевые жилы СИП-2;
• Требуется точное соблюдение усилия при опрессовке - недостаточное давление вызывает плохой контакт, избыточное - повреждает изоляцию;
• Не предназначена для подземной прокладки - не имеет защиты от механических повреждений при закапывании;
• Не следует использовать в местах с постоянным движением или вибрацией - не является гибким компенсатором.

Примеры использования

• Соединение нулевого провода СИП-2 между двумя опорами в деревне;
• Восстановление разрыва нулевой жилы после обрыва от снега или льда;
• Обустройство ответвлений от главной линии СИП-2 к домам;
• Монтаж в районах с частыми осадками, сильным ветром и перепадами температур - например, в Сибири или на Крайнем Севере.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода и гильзы - использование гильзы меньшего сечения опасно!
• Используйте только пресс-клещи с матрицами, одобренными производителем для MJPT70N - некорректный инструмент испортит соединение;
• После опрессовки протяните соединение рукой - оно не должно двигаться; если есть люфт - переспрессуйте;
• На объектах с несколькими типами гильз (фазные/нулевые) используйте цветовую маркировку: черный - всегда нуль;
• Храните гильзу в сухом месте - хотя она герметична, длительное воздействие влаги на открытые торцы может повредить смазку;
• При работе в холодную погоду (ниже -30 C) согрейте гильзу в помещении перед монтажом - эластомер становится менее пластичным.
